橋梁用FRP水切り板
2026/04/27 更新NETIS登録番号：CG-190023-A
概要

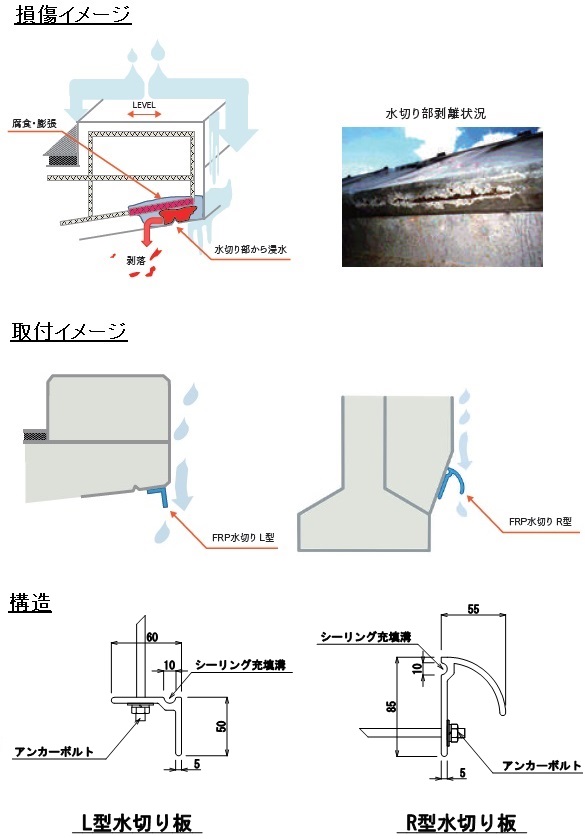

橋梁の地覆や床版下面からの桁及び支承への伝い水を防止し、腐食を抑制する技術。
従来技術
ステンレス製L型鋼による水切り構造
公的評価番号等
NETIS CG-190023-A
新規性
・材質を腐食に強いFRP製とした。
・シーリング充填溝を設けた。
・表面にゲルコート処理を行い、長期耐久性に優れる製品とした。
・シーリング充填溝を設けた。
・表面にゲルコート処理を行い、長期耐久性に優れる製品とした。
期待される効果
材質をFRP（表面ゲルコート処理）とすることで
・凍結防止剤や海水飛沫がかかるような、腐食環境の厳しい現場に強い。
・軽量で施工性が良く、橋梁に与える死荷重の影響が小さい。
・現地での加工性が良く、端尺の対応がしやすい。
・ステンレス材と比較して軽量で軟質なため、落下や殴打などによる危険性が低下。
シーリング充填溝を設けることで
・擦りつけの作業が低減され、確実な止水が可能となる。
・ある程度の不陸に追従できる。
・凍結防止剤や海水飛沫がかかるような、腐食環境の厳しい現場に強い。
・軽量で施工性が良く、橋梁に与える死荷重の影響が小さい。
・現地での加工性が良く、端尺の対応がしやすい。
・ステンレス材と比較して軽量で軟質なため、落下や殴打などによる危険性が低下。
シーリング充填溝を設けることで
・擦りつけの作業が低減され、確実な止水が可能となる。
・ある程度の不陸に追従できる。
適用条件
① 自然条件
特になし。
② 現場条件
あと施工アンカーが施工可能な現場。
③ 技術提供可能地域
技術提供地域については制限なし。
④ 関係法令等
特になし。
特になし。
② 現場条件
あと施工アンカーが施工可能な現場。
③ 技術提供可能地域
技術提供地域については制限なし。
④ 関係法令等
特になし。
活用効果
- 経済性
- 低下
- 品質
- 向上
- 施工性
- 向上
- 工程
- 同程度
- 安全性
- 向上
- 周辺環境
- 同程度

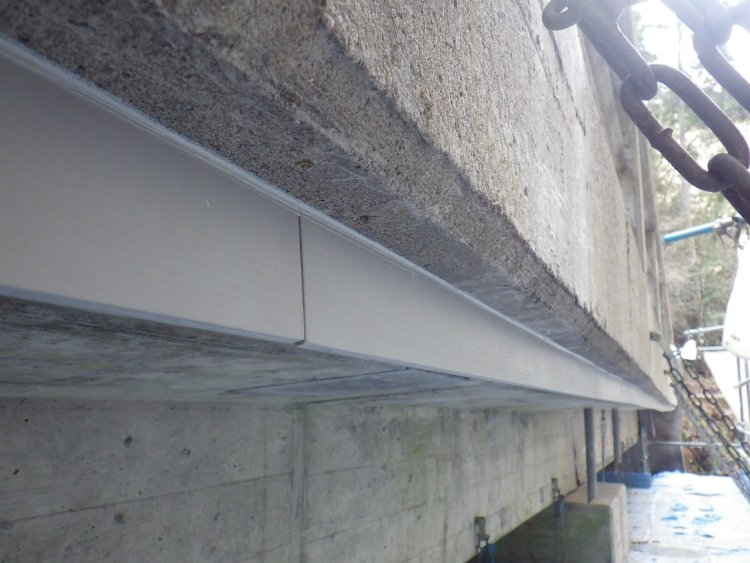

施工事例・施工実績
工事採用実績
- 国
- 2件
- 公
- 56件
- 民
- 4件
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
