レクタガード

2026/04/22 更新

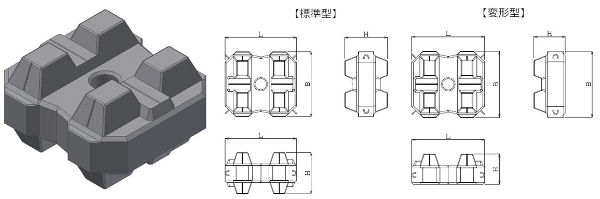

ブロック単体図

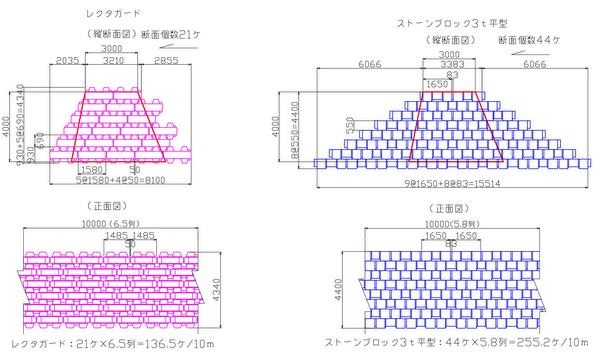

従来工法との断面比較（10.0mあたり）

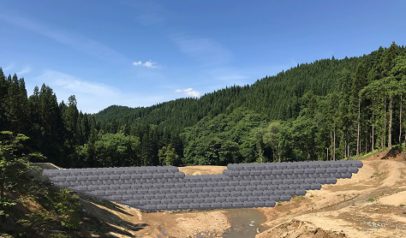

施工例

NETIS登録番号：KK-190031-A

概要

ブロック上下の大小の凹凸がかみ合い、一体性を持たせることが可能で、製作時の型枠の分割数が少ないため、組立・脱型が容易。また、ブロック中央の孔部に使用するセンターホール挿入型把持装置により、無人化施工に対応できる。
　ブロックの吊り込みや根固工等での連結用に、吊込兼連結用心鉄筋を有している。地盤と四つの突起で接するため不陸地盤にも設置しやすく、また、設置面積が大きいので沈下しにくい形状である。型枠の分割数が少なく、組立・脱型が容易なため、施工性に優れる。

続きを見る

お問い合わせ

お気に入りに登録

カートへ入れる

製品概要施工事例・実績施工手順 CAD/カタログ

従来技術

既存根固めブロック

新規性

・ブロック形状を上下左右にかみ合う形状にした
・ブロック中央に一点で吊り上げ可能な孔を設けた
・突起に据付時の目印となる溝を上下左右面につけた

期待される効果

・高さ260mmの突起部を設けているため、積み上げたときに上下・左右方向にブロック同士でかみあわせることができ、安定性が高い
・突起部により積み重ねた際の安定性が高いため、えん堤構築時の必要ブロック数が減少する
・センターホール挿入型把持装置を使用して、吊り上げ・ブロック設置作業を無人で行えるため、災害・危険地帯で遠隔作業が可能となった
・必要ブロック数の減少による経済性・工程の短縮
・その他（四隅連結も可能で、根固め工としても機能できる）

適用条件

１.適用範囲
①適用可能な範囲
・砂防工事における堰堤工、導流堤
・護床工、根固め工、床止工、帯工
・護岸工、土留工
・災害・防災用備蓄資材

②特に効果の高い適用範囲
・砂防堰堤の断面を大きくできない現場
・無人化施工が必要な現場
・仮設利用で、その後の転用を検討する現場

③適用できない範囲
・設計外力に対して安定条件を満たさない場合

2.適用条件
① 自然条件
・強風（風速10m/s以上）、強雨、降雪時には施工を行わない
② 現場条件
・現場製作のため、製作打設ヤード仮置きヤードが必要
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし

活用効果

経済性: 向上

品質: 同程度

施工性: 向上

工程: 短縮

安全性: 同程度

周辺環境: 同程度

施工事例・施工実績

工事採用実績

国: 5件

公: 2件

提供可能地域

北海道東北関東北陸中部近畿中国四国九州沖縄

施工手順

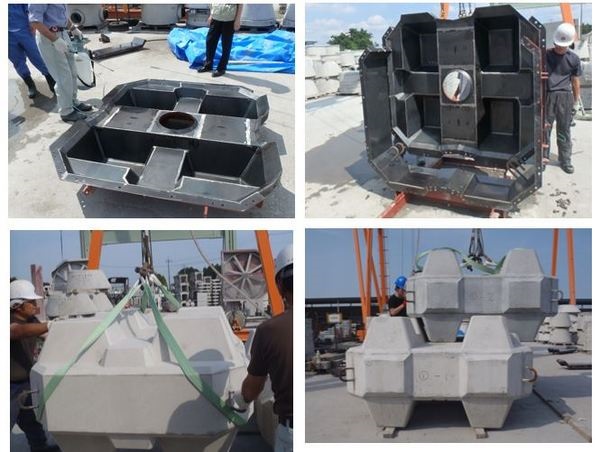

①【ブロック製作】型枠搬入
