Ｇ-スクライト工法
2025/11/07 更新-

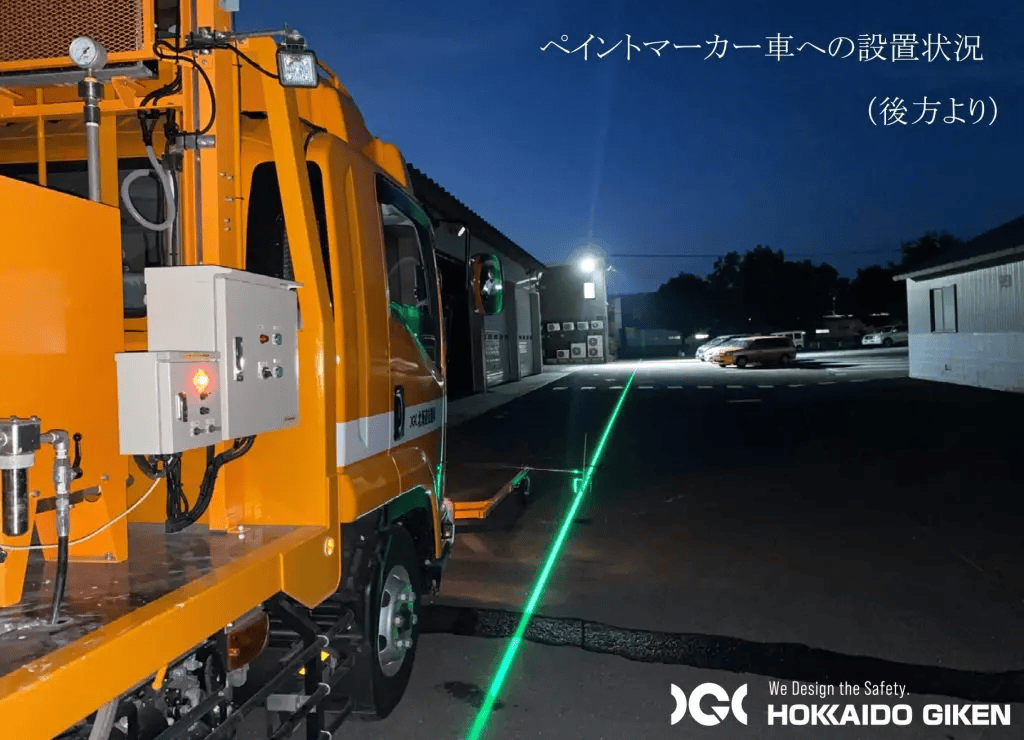

製品取付写真
NETIS登録番号：NETIS HK-240021-A
概要
光のパターンを路面に投影し、瞬時に区画線の所定位置を可視化する技術であり、従来は人力による墨糸を使用した作図作業で対応していた。 本技術の活用により罫書作業が不要となるため、経済性、工程、安全性、施工性の向上が期待できる。特に夜間工事やトンネル内など低照度で墨糸による描写線が視認しにくい環境下に高い効果を発揮する。また、雪上にも鮮明にパターン投影が可能なため、除雪作業においても活用可能である。【開発年月：2023年4月】
従来技術
人力による墨糸を使用した作図作業
公的評価番号等
NETIS HK-240021-A
新規性
従来の白墨による罫書線を光源による投影パターンに変えることで、瞬時に区画線の所定位置を可視化することが可能となった。
期待される効果
光源による投影パターンに変えることにより、下書き工程を削減して直ちに本施工に着手できるため、次のような効果が得られる。
・下書き工程の削減により、コストが約21％削減される。
・下書き工程の削減により、工程が約35％短縮できる。
・従来、15工数5名で行っていた作図工程が3工数2名となり、施工性が76%向上できる。
・罫書作業時の路上作業が不要となるため、安全性が向上する。
・一般的なレーザー直線照射では、作業性と照射光の人体への影響に対する安全性を両立することが困難であったが人体への影響が生じない低出力で、鮮明な直線パターンを長く投影できるようにした。
・路面・壁面に直線パターンが投影できるので、道路維持工事などで広く活用することができる。
・雪上にも鮮明にパターン投影が可能なので除雪作業においても活用可能。
・下書き工程の削減により、コストが約21％削減される。
・下書き工程の削減により、工程が約35％短縮できる。
・従来、15工数5名で行っていた作図工程が3工数2名となり、施工性が76%向上できる。
・罫書作業時の路上作業が不要となるため、安全性が向上する。
・一般的なレーザー直線照射では、作業性と照射光の人体への影響に対する安全性を両立することが困難であったが人体への影響が生じない低出力で、鮮明な直線パターンを長く投影できるようにした。
・路面・壁面に直線パターンが投影できるので、道路維持工事などで広く活用することができる。
・雪上にも鮮明にパターン投影が可能なので除雪作業においても活用可能。
適用条件
①自然条件
新技術では風による制約がない。
②現場条件
・明るさ200lux以下（夕方から早朝）の環境で使用できる。
・明るさ200luxを超える昼間の場合、パターンライトの視認性が低下する。
③技術提供可能地域
技術提供可能地域についての制限なし。
④関連法令等
特になし。
新技術では風による制約がない。
②現場条件
・明るさ200lux以下（夕方から早朝）の環境で使用できる。
・明るさ200luxを超える昼間の場合、パターンライトの視認性が低下する。
③技術提供可能地域
技術提供可能地域についての制限なし。
④関連法令等
特になし。
