アクアピグ工法
2026/01/20 更新-

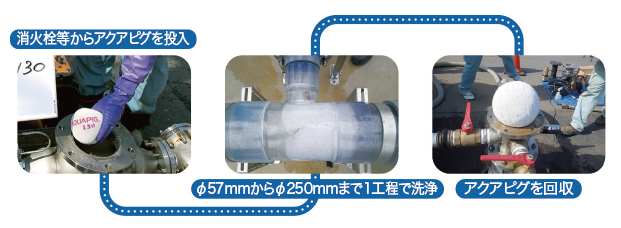

工法概要図
-

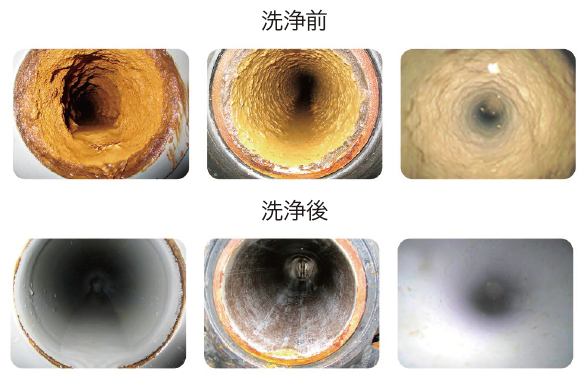

洗浄効果
-

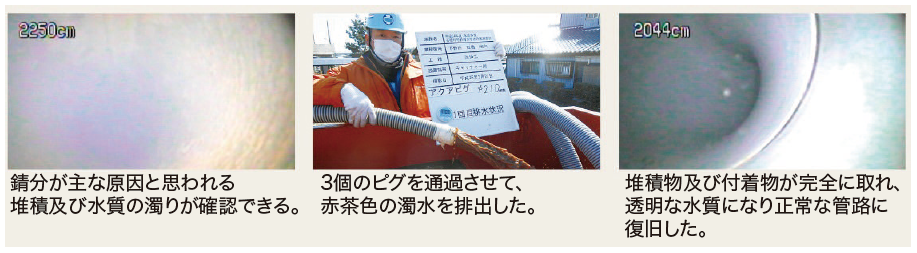

CASE-1 導水管（赤茶色の濁りが発生している管内状況）
-

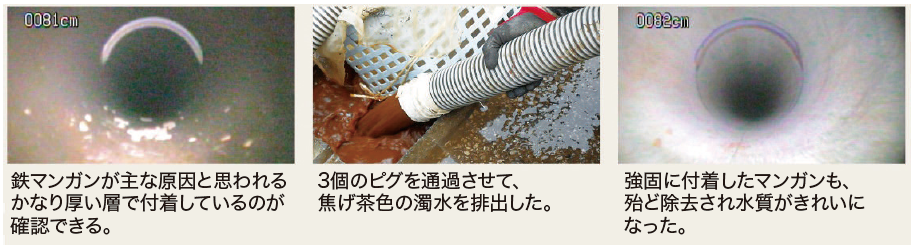

CASE-2 配水管（日常的に黒色の濁り被害が発生している管内状況）
-

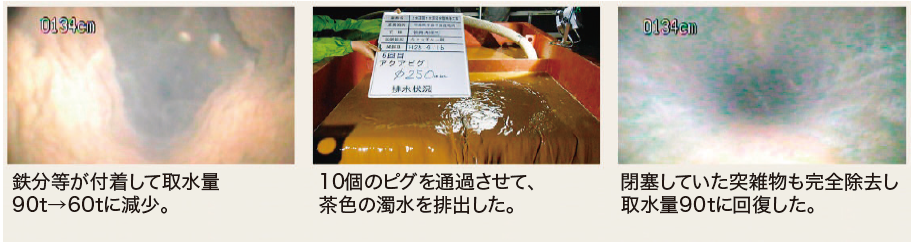

CASE-3 導水管（管内付着物が原因で取水量が減少した状況）
概要
アクアピグ工法とは伸縮柔軟性が高いボール状の特殊ウレタン「アクアピグ」を圧送水により各種管内を移動させ、「アクアピグ」と管内面の接触摩擦により洗浄する工法である。
従来は不可能だった路線の洗浄が可能となった。
現在、国内に埋設されている全ての導水・送水・配水管（石綿セメント管を除く）の総延長は721,873ｋｍ。その約90％（649,818km）が口径φ250ｍｍまでの管路である。※
総延長の90％を同工法で洗浄することが可能である。
※（公社）日本水道協会発行 平成30年度水道統計要覧調べ
なお、アクアピグ工法の施工は全国対応が可能である。
期待される効果
１．洗浄力
使用する「アクアピグ」は柔らかく、対象管口径に対し従来より大きいピグが投入可能となり、管内面への接触面積と側方圧力が増し、まんべんなく強く、またやさしく堆積物や付着物を除去できる。
２．対象管口径
投入口径φ57mm の補修弁から管内径φ250mm までの直管、T 字管、異形口径、曲がり、継輪、山越、伏超し管等石綿管を除いた埋設管の約90％を洗浄できる。
３．工期短縮
既存施設（消火栓・空気弁）が使用できるため、管切断などの土木工事が不要であり交通規制範囲が狭く、断水による住民生活への影響を最小限に抑えることができる。
４．連続発射装置
洗浄時間の大幅な短縮を実現
洗浄用水を従来工法の約1/3に節減
排水減少に伴う処理費の削減（約1/3）
５．コストパフォーマンス
他の洗浄工法に比べ１区間の洗浄距離が長く設定可能で経済的に優れている。特に導送水管において長距離を洗浄することに優れている。（同社最大施工延長L ＝2,780m）
6. 特殊技術
管路環境に既設消火栓等がない場合は、サドル分水栓φ50mm を用いることでアクアピグの投入回収が可能である。（φ100mm までの管路に適用）
また高低差100m を超える管路区間の洗浄が可能である。
