狭隘地専用地すべり抑止杭施工システム
2026/07/07 更新-

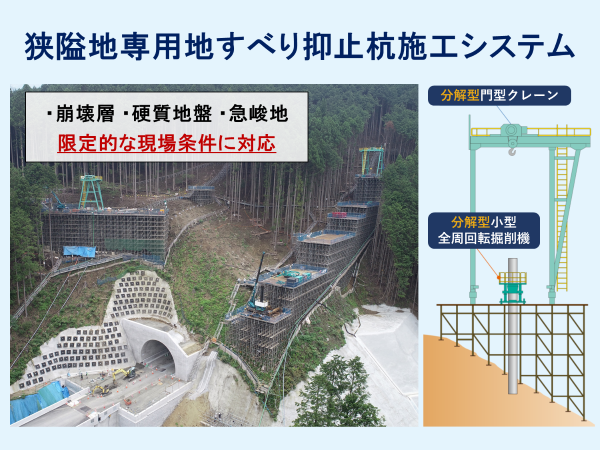

狭隘地専用地すべり抑止杭施工システムでの施工
-

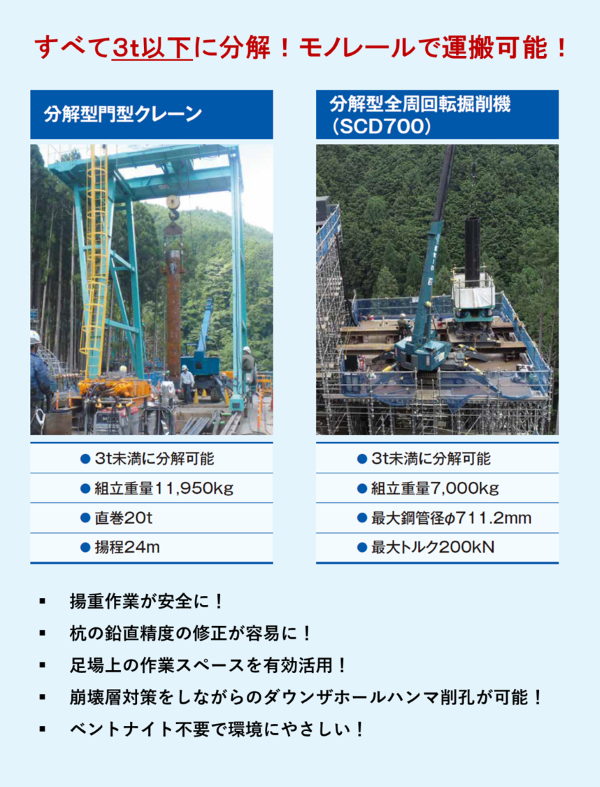

機械構成
NETIS登録番号：KT-240017-A
概要
分解型専用門型クレーンと分解型小型全周回転掘削機を用いた、狭隘地向けの抑止杭施工技術。
従来技術
大口径ボーリングマシン工法
新規性
・揚重機をやぐらから分解型門型クレーンに替えた。
・崩壊層対策を泥水から口元管に変えた。
・崩壊層対策を泥水から口元管に変えた。
期待される効果
・分解型門型クレーンに変えたことにより、
（１）杭の鉛直精度の修正が容易となり、施工性の向上が図られる。
・崩壊層対策を口元管に変えたことにより、
（２）ダウンザホールハンマでの削孔が可能で、岩盤の削孔日数を大幅に短縮できるため、工程及び経済性の向上が図られる。
（３）崩壊層対策に泥水を使用しないため、周辺環境への影響の抑制が図られる。
（１）杭の鉛直精度の修正が容易となり、施工性の向上が図られる。
・崩壊層対策を口元管に変えたことにより、
（２）ダウンザホールハンマでの削孔が可能で、岩盤の削孔日数を大幅に短縮できるため、工程及び経済性の向上が図られる。
（３）崩壊層対策に泥水を使用しないため、周辺環境への影響の抑制が図られる。
適用条件
① 自然条件
・特になし
② 現場条件
・3t以下の輸送が可能な場所であること
・作業幅8m以上
③ 技術提供可能地域
・技術提供地域については制限無し
④ 関連法令等
・クレーン等安全規則（昭和四十七年労働省令第三十四号）
・特になし
② 現場条件
・3t以下の輸送が可能な場所であること
・作業幅8m以上
③ 技術提供可能地域
・技術提供地域については制限無し
④ 関連法令等
・クレーン等安全規則（昭和四十七年労働省令第三十四号）
活用効果
- 経済性
- 向上（21.62％）
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮（55.58％）
- 安全性
- 同程度
- 周辺環境
- 向上
