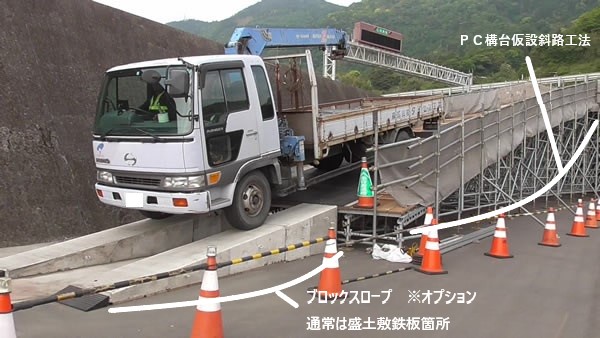

PC構台仮設斜路工法
-

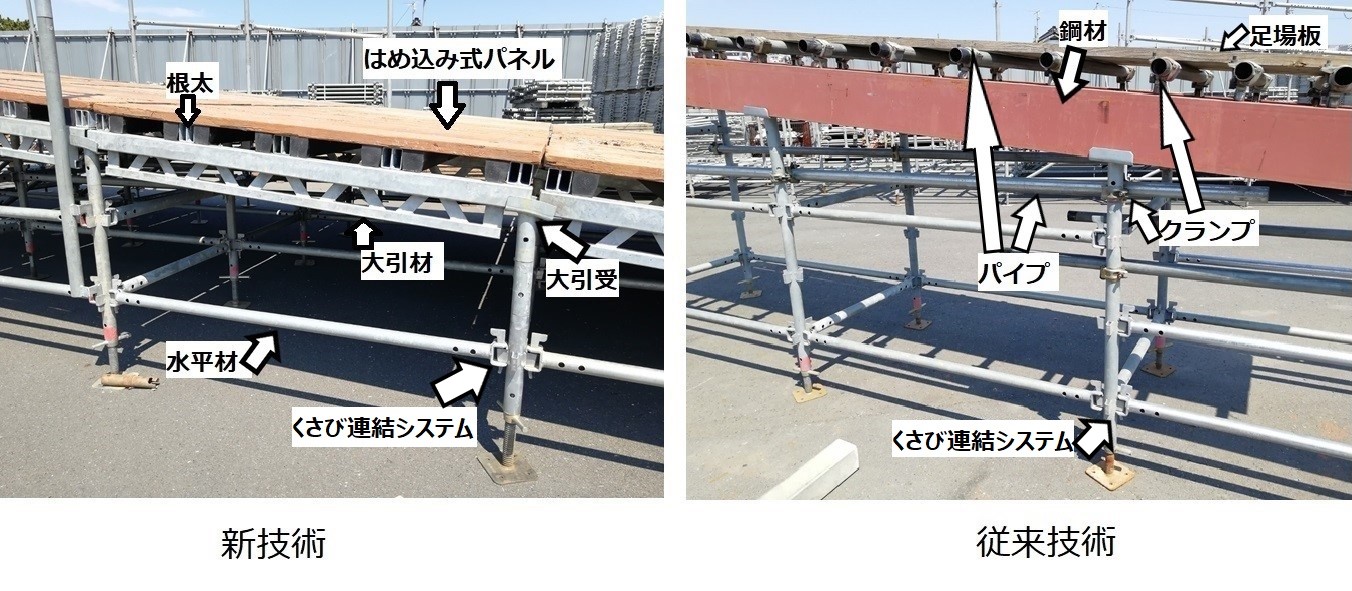

新技術と従来技術の比較
NETIS登録番号：CB-230018-A
概要
・機材の軽量化により、大引材と上部材を使用して人力で施工する事ができる技術。
・重機・車両の移動に必要な0％～20％勾配の斜路を設置する事ができる技術。
・災害時における応急仮設道路や迂回路を設置する事ができる技術。
従来技術
重機を使用して鋼材と単管クランプを用いて設置する構台・斜路
新規性
鋼材を加工しクランプと単管パイプを使用して、足場板を番線で固定してスロープ構台を設置していた。
新技術は、クランプを使用しないシステム機材へと変更し、施工を短縮した。
・従来鋼材やクランプで対応していた部分をトラス大引や副機材へと変更した。
・番線で固定していた足場板をはめ込み式のパネルに変更した。
新技術は、クランプを使用しないシステム機材へと変更し、施工を短縮した。
・従来鋼材やクランプで対応していた部分をトラス大引や副機材へと変更した。
・番線で固定していた足場板をはめ込み式のパネルに変更した。
期待される効果
連結部が固定式のため水平構台が多かったが、可動式の水平材を使用することにより自由勾配での設置が可能になった。
・鋼材からトラス大引や副機材に変更したことにより、重機を使わず施工性が向上した。
・機材を軽量化した事によって少人数で設置可能となり、工程の短縮が図れる。
・鋼材からトラス大引や副機材に変更したことにより、重機を使わず施工性が向上した。
・機材を軽量化した事によって少人数で設置可能となり、工程の短縮が図れる。
適用条件
① 自然条件
労働安全規則：悪天候（強風・大雨・大雪等）のため作業の実施について危険が予想される時は作業を中止。
強風：10分間の平均風速が毎秒10メートル以上の強風時。
大雨：一日の降水量が50ミリメートル以上の降雨。
大雪：一回の降雪量が25センチメートル以上の降雪。
② 現場条件
資材などの運搬が可能な場所。
作業スペース：5㎡以上。
③ 技術提供可能地域
技術提供可能地域については制限なし。
本構台の販売：全国。
④ 関連法令等
特になし。
労働安全規則：悪天候（強風・大雨・大雪等）のため作業の実施について危険が予想される時は作業を中止。
強風：10分間の平均風速が毎秒10メートル以上の強風時。
大雨：一日の降水量が50ミリメートル以上の降雨。
大雪：一回の降雪量が25センチメートル以上の降雪。
② 現場条件
資材などの運搬が可能な場所。
作業スペース：5㎡以上。
③ 技術提供可能地域
技術提供可能地域については制限なし。
本構台の販売：全国。
④ 関連法令等
特になし。
活用効果
- 経済性
- 向上（0.81％）
- 品質
- 向上
- 施工性
- 向上
- 工程
- 短縮（2.21％）
- 安全性
- 向上
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 13件
- 公
- 95件
- 民
- 34件
