トンネル付帯設備用建築限界測定治具
2026/07/09 更新-

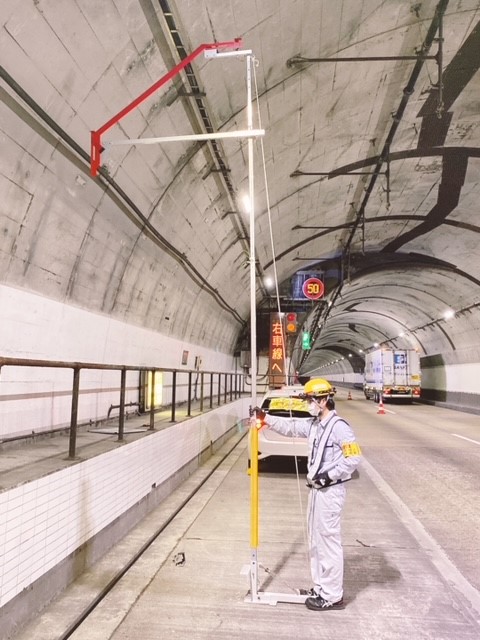

現場設置状態
-

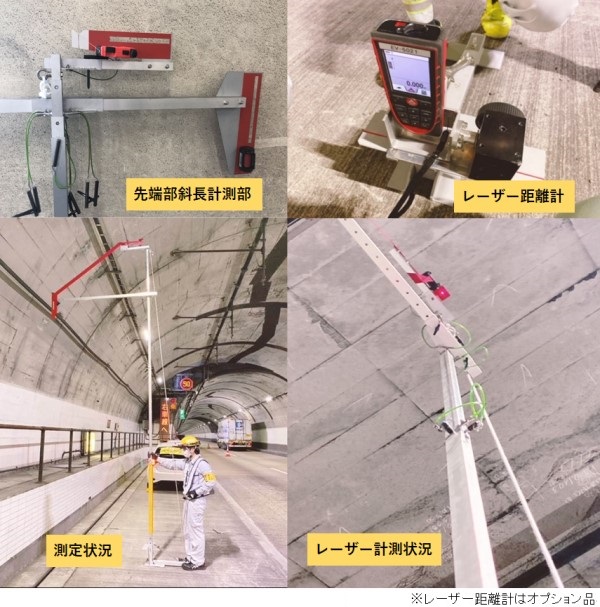

部材写真
NETIS登録番号：QS-220027-A
概要
トンネル内の建築限界内側に敷設物がないか現場で確認するための治具。
従来技術
TS測量による確認
新規性
・建築限界をハンチ部分まで見える化できる治具である。
・道路構造令第12条に定められた複数パターンの建築限界を現場で簡易的に示すことができる。
・道路構造令第12条に定められた複数パターンの建築限界を現場で簡易的に示すことができる。
期待される効果
・敷設物が建築限界を侵していないかどうかの出来形管理を現場で確認可能にする。
・高さ、横方向距離はレーザー距離計で数値を確認できる。 ※レーザー距離計はオプション品
・高さ、横方向距離はレーザー距離計で数値を確認できる。 ※レーザー距離計はオプション品
適用条件
① 自然条件
・屋外(高架橋等の付属物の確認)で使用の場合は、荒天時使用を控える。
② 現場条件
・3ｍ×3ｍ程度の作業スペース。
③ 技術提供可能地域
・全国
④ 関係法令等
・道路構造令第12条
・屋外(高架橋等の付属物の確認)で使用の場合は、荒天時使用を控える。
② 現場条件
・3ｍ×3ｍ程度の作業スペース。
③ 技術提供可能地域
・全国
④ 関係法令等
・道路構造令第12条
活用効果
- 経済性
- 向上（72.19％）
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮（50％）
- 安全性
- 同程度
- 周辺環境
- 同程度
