道路照明器具EEagle
2025/09/26 更新-

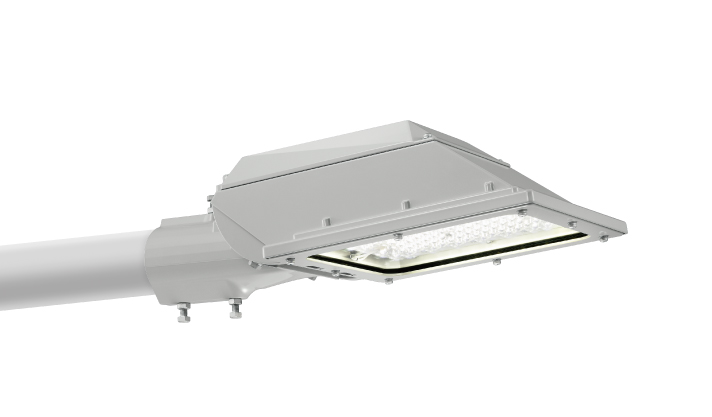

EEagle アーム取付形
-

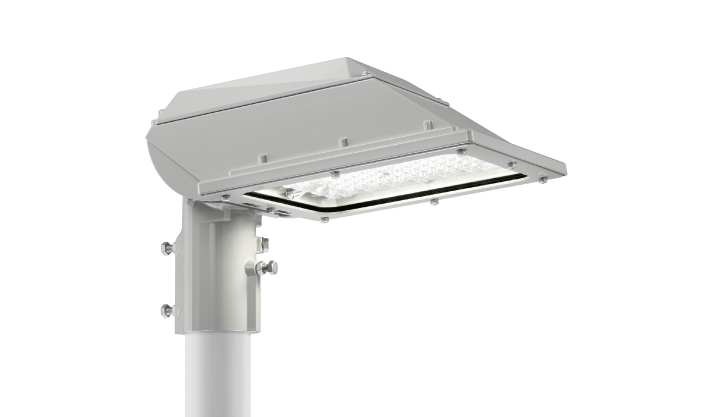

EEagle ポールヘッド形
-

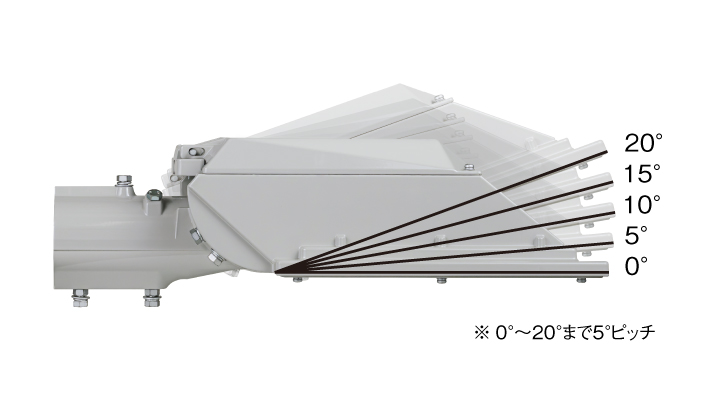

施工時や器具設置後でも灯具部の角度調整が可能
-

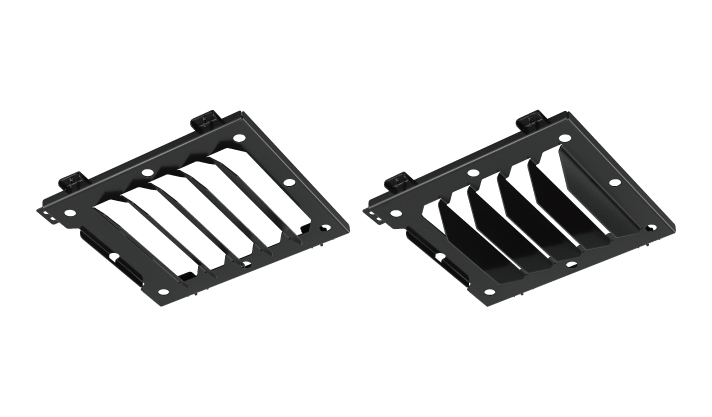

カットルーバ
-

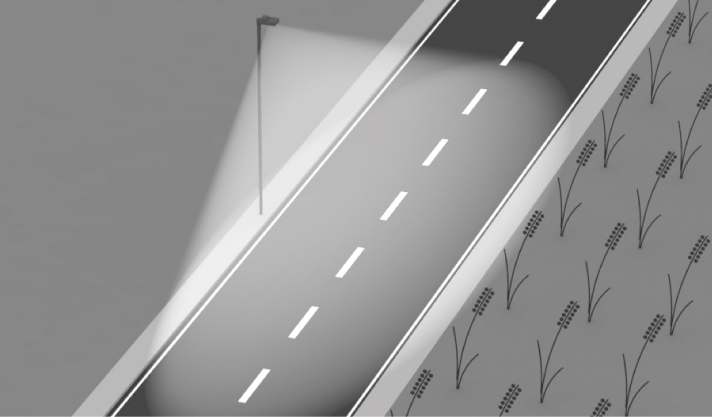

ルーバで光漏れを抑制
特徴
1.新規性
・既存光源器具と比較して約58％軽量（水銀灯400形相当）
・アダプタ外付けで広くなった施工スペース
・最大180.6 lm/W（水銀灯700形相当）の高効率設計
・電源ボックスの二次配線不要
・設置後も可能な角度調整機構
・1灯でアーム／ポール両方対応
・カットルーバで周辺への漏れ光配慮
・一部工場在庫化による短納期
2.開発目標
「省エネ・省施工・安全性・耐環境」の同時実現
（高効率化、配線削減、落下防止・耐雷、重耐塩・高防塵防水）
3.従来比較
・水銀灯相当器具比で約89％の省エネ（例：水銀灯700形相当で電気料金区分ダウン・）
・軽量コンパクト化で施工性向上
4.適応場所
・一般道路（連続／局部）、自動車専用道路、住宅地隣接道路（漏れ光配慮）
・沿岸部（重耐塩-J）
5.活用効果
・エネルギー／電気料金・CO₂削減、工期短縮（配線不要×在庫化）
・眩しさ・漏れ光低減、保守コスト抑制（長寿命）、安全性向上（落下防止・耐雷）、現場適応力向上（角度調整・多径対応）
・既存光源器具と比較して約58％軽量（水銀灯400形相当）
・アダプタ外付けで広くなった施工スペース
・最大180.6 lm/W（水銀灯700形相当）の高効率設計
・電源ボックスの二次配線不要
・設置後も可能な角度調整機構
・1灯でアーム／ポール両方対応
・カットルーバで周辺への漏れ光配慮
・一部工場在庫化による短納期
2.開発目標
「省エネ・省施工・安全性・耐環境」の同時実現
（高効率化、配線削減、落下防止・耐雷、重耐塩・高防塵防水）
3.従来比較
・水銀灯相当器具比で約89％の省エネ（例：水銀灯700形相当で電気料金区分ダウン・）
・軽量コンパクト化で施工性向上
4.適応場所
・一般道路（連続／局部）、自動車専用道路、住宅地隣接道路（漏れ光配慮）
・沿岸部（重耐塩-J）
5.活用効果
・エネルギー／電気料金・CO₂削減、工期短縮（配線不要×在庫化）
・眩しさ・漏れ光低減、保守コスト抑制（長寿命）、安全性向上（落下防止・耐雷）、現場適応力向上（角度調整・多径対応）
施工事例・施工実績
日中の施工例
夜間点灯時の照明部拡大
日中照明部拡大
夜間点灯時
代表的な公共工事実績
| 発注者名 | 盛岡市（岩手県） |
|---|---|
| 工事名称 | 市道開運橋 夕顔瀬橋線外 照明灯ＬＥＤ化修繕工事 |
| 施工場所 | 市道開運橋 夕顔瀬橋 |
| 対象工事の目的 | 照明灯ＬＥＤ化修繕工事 |
施工手順
-

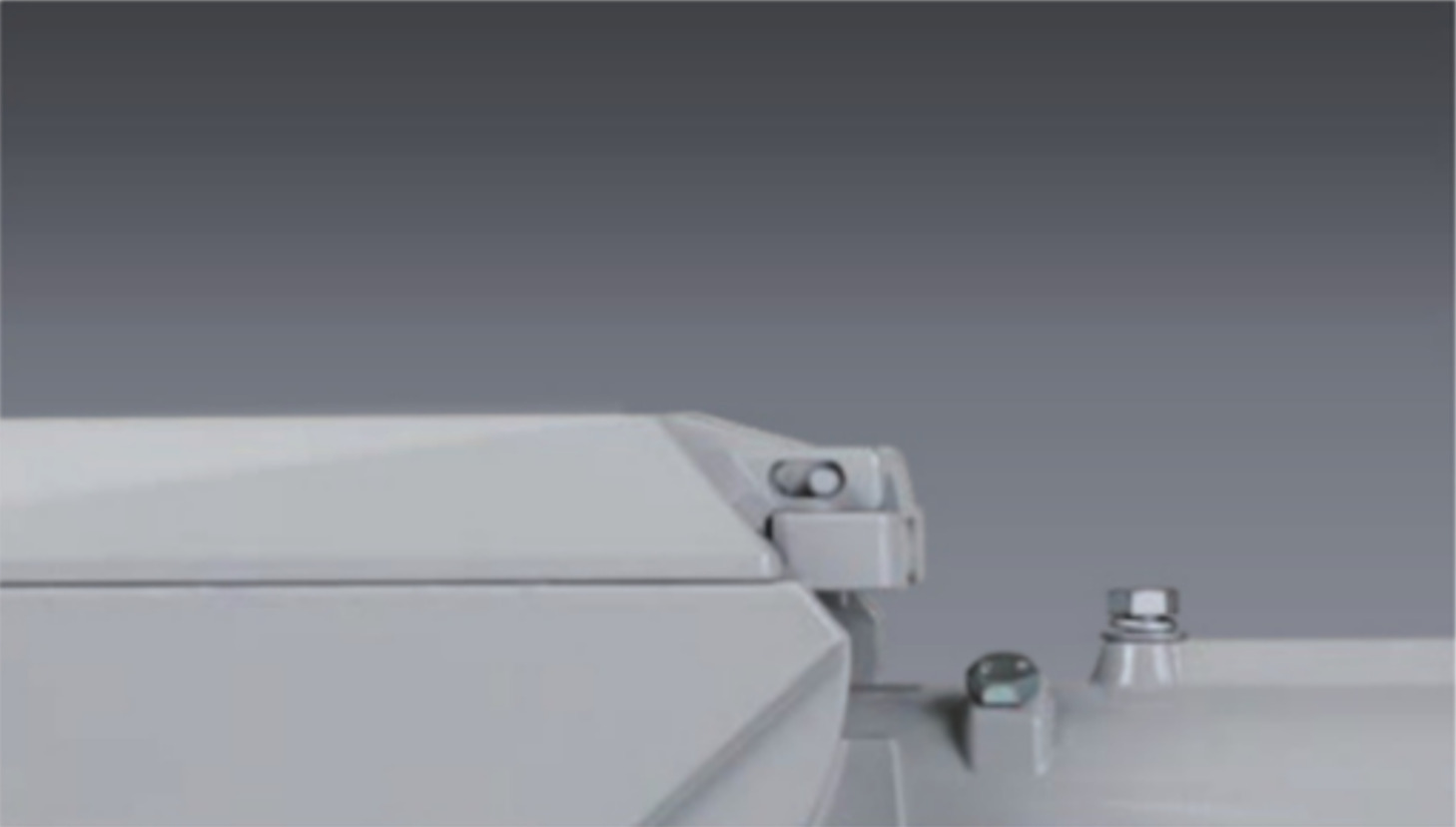

施工手順1（フタが閉じている状態）
-

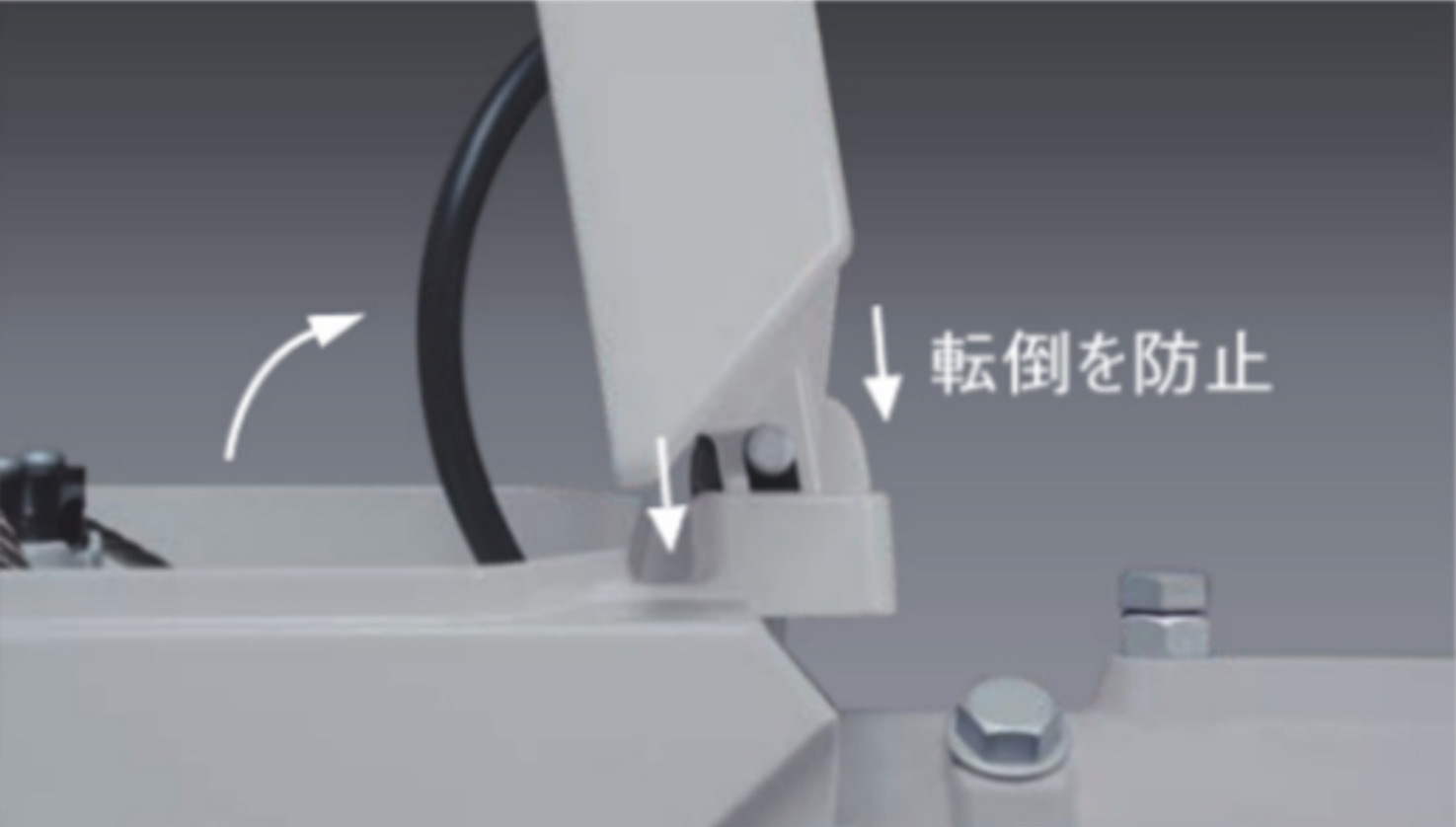

施工手順2（フタを仮固定した状態）
施工時の安全性を向上し、フタの転倒によるポールの傷つきも防止
-
施工手順3

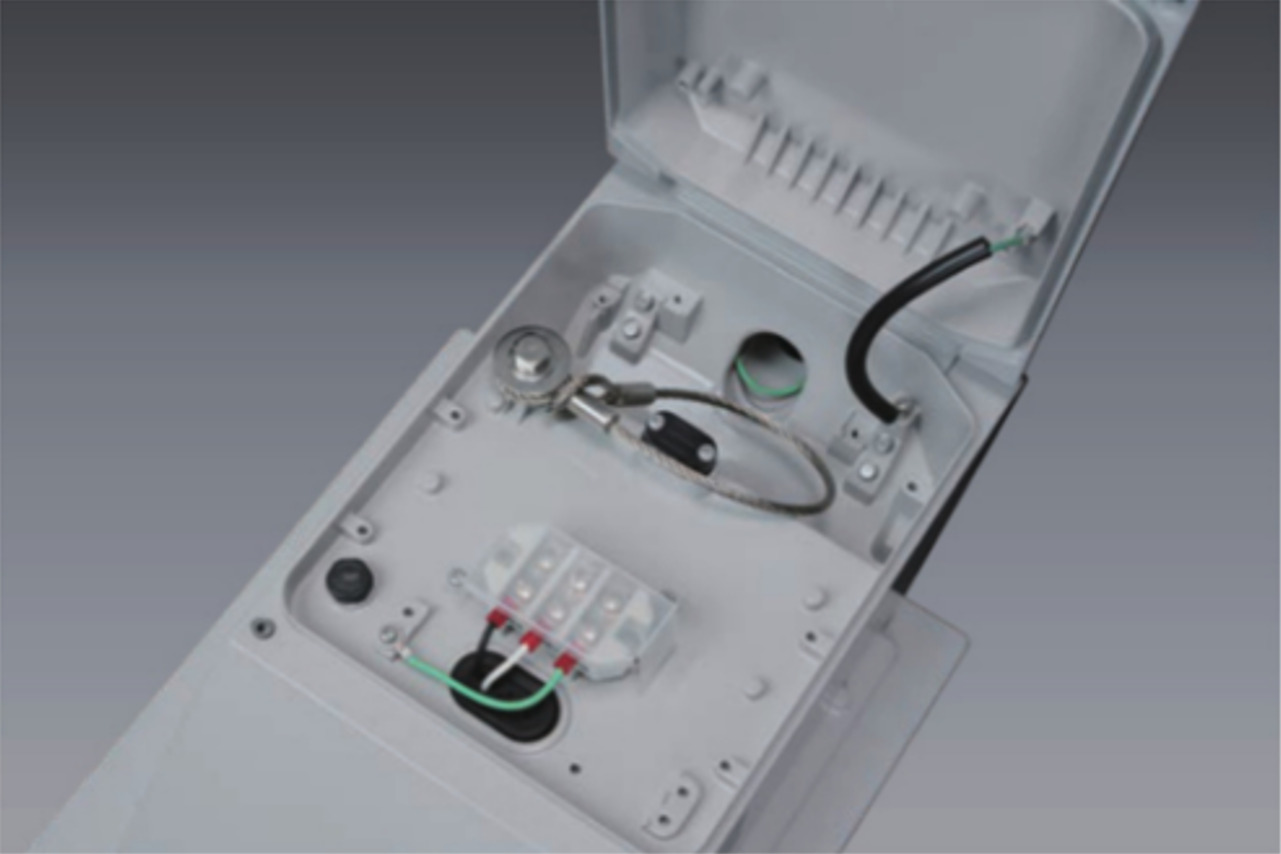

灯具内のスペースが広く配線しやすい。電源内蔵で二次配線が不要
