地盤改良機誘導システム
2023/04/17 更新-

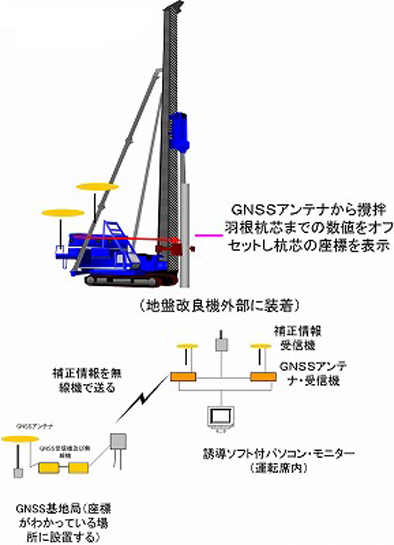

システムイメージ
NETIS登録番号：CG-120020-VE（旧登録）
概要

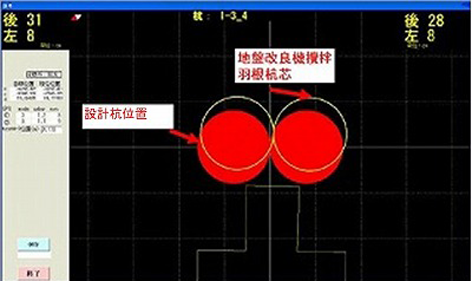

地盤改良機を誘導して所定の杭芯の位置をオペレータモニターで表示し誘導する技術
新規性
・従来は、事前に杭芯を測量して測量杭を打ち、オペレータに指示する誘導員が必要だった。又、汚泥土の盛り上がり土によって、測量杭を見失うケースが多々あり、都度探すか、再度測量して位置決めをして測量ロスが多かった。
しかし、本システムはGNSSの平面座標、方位を利用して設計上の所定の杭芯へ運転席内のモニターをオペレータが見ながら偏心量を1cm単位で把握できる。又、データベースで座標が残るので施工終了の杭毎の偏心量の帳票作成ができる。
しかし、本システムはGNSSの平面座標、方位を利用して設計上の所定の杭芯へ運転席内のモニターをオペレータが見ながら偏心量を1cm単位で把握できる。又、データベースで座標が残るので施工終了の杭毎の偏心量の帳票作成ができる。
期待される効果
・地盤改良機付近に誘導員がいないので安全性の向上。
・基地局の設置、杭芯のデータを入力する必要はあるが、従来の測量ロスがなくなり工程、施工性の向上が図られる。
・基地局の設置、杭芯のデータを入力する必要はあるが、従来の測量ロスがなくなり工程、施工性の向上が図られる。
適用条件
① 自然条件
・GNSS受信機の動作範囲は、外気温度：－20C゜～＋55C゜以内。
・雨天でも誘導可能。
② 現場条件
・上空視界が開けていてGNSS衛星の受信が安定して可能なこと。
・RTK方式で行うので、補正情報（無線、携帯電話等）が安定して受信できること。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・GNSS受信機の動作範囲は、外気温度：－20C゜～＋55C゜以内。
・雨天でも誘導可能。
② 現場条件
・上空視界が開けていてGNSS衛星の受信が安定して可能なこと。
・RTK方式で行うので、補正情報（無線、携帯電話等）が安定して受信できること。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
施工事例・施工実績
施工手順
