法面小段排水溝用フィルタ「ハイランナー」
2026/04/27 更新-

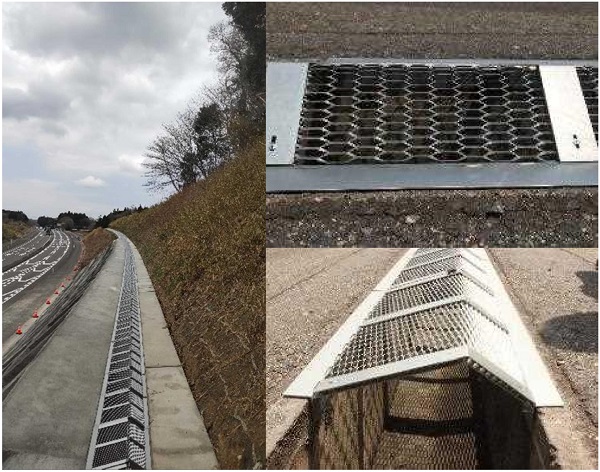

概要写真
-

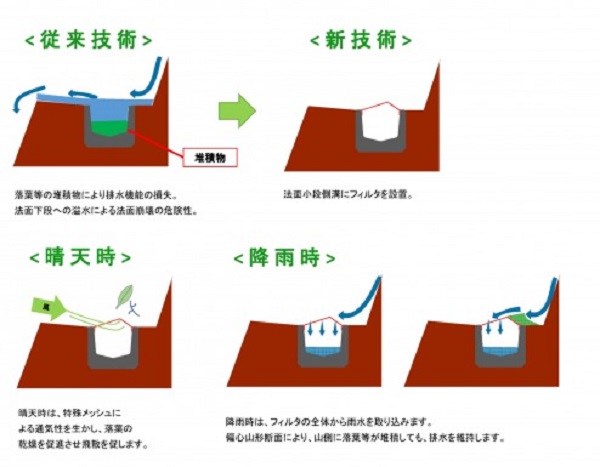

法面小段排水溝用フィルタ設置時効果
NETIS登録番号：KK-210024-A
概要
・本技術は、法面小段排水溝に落葉等を堆積させず排水機能を維持するフィルタ状の側溝蓋で、小段排水溝内部への落葉等の堆積を抑止し、溢水を防止する。
・排水溝上面に、頂点が偏心した三角形断面となった有孔フィルタを設置し、排水能力を維持しながら排水溝への落葉等の流入を防ぐ製品である。
・偏心三角断面により、山側で落葉等をせき止め、頂点より先の断面で排水機能を維持する。
・製品表面は、六角形の複数の開口を有したメッシュ板を採用し、板断面は凹凸状となっている。
・製品は高耐食性メッキ鋼板を用いる。その他亜鉛メッキ処理鋼板、ステンレス鋼板なども対応可能。
・表面形状を凹凸状にすることで立体的な開口断面となり、落葉等が張り付きにくく、かつ排水溝内外からの風の流れを利用し堆積した落葉が乾燥して自然に飛散する。
・落葉や枯れ枝が排水溝内で堆積しないことで、下段法面への溢水を防止し法面崩壊のリスク軽減に繋がる。
従来技術
側溝の定期的な清掃等
公的評価番号等
NETIS KK-210024-A
新規性
・頂点が偏心した三角形断面となった有孔フィルタを側溝上面に設置する。
・フィルタ表面は、六角形の開口を有し、凹凸状となる立体メッシュ板を採用した。
・材料は、高耐食性メッキ鋼板を採用した。
・フィルタ表面は、六角形の開口を有し、凹凸状となる立体メッシュ板を採用した。
・材料は、高耐食性メッキ鋼板を採用した。
期待される効果
・設置のみで効果を発揮するため工程の短縮、定期的な清掃が減少
・側溝への落葉等の堆積が減少し法面崩壊リスクを低減するため社会環境への影響抑制
・側溝への落葉等の堆積が減少し法面崩壊リスクを低減するため社会環境への影響抑制
適用条件
① 自然条件
・特になし
② 現場条件
・特になし
③ 技術提供可能地域
・技術提供可能地域に制約なし
④ 関係法令等
・特になし
・特になし
② 現場条件
・特になし
③ 技術提供可能地域
・技術提供可能地域に制約なし
④ 関係法令等
・特になし
活用効果
- 経済性
- 低下
- 品質
- 向上
- 施工性
- 同程度
- 工程
- 短縮
- 安全性
- 同程度
- 周辺環境
- 向上
施工事例・施工実績
工事採用実績
- 国
- 1件
- 公
- 1件
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
