人工芝舗装グラウンドの暑熱環境制御装置「フィールド冷却細霧システム」
2026/05/27 更新-

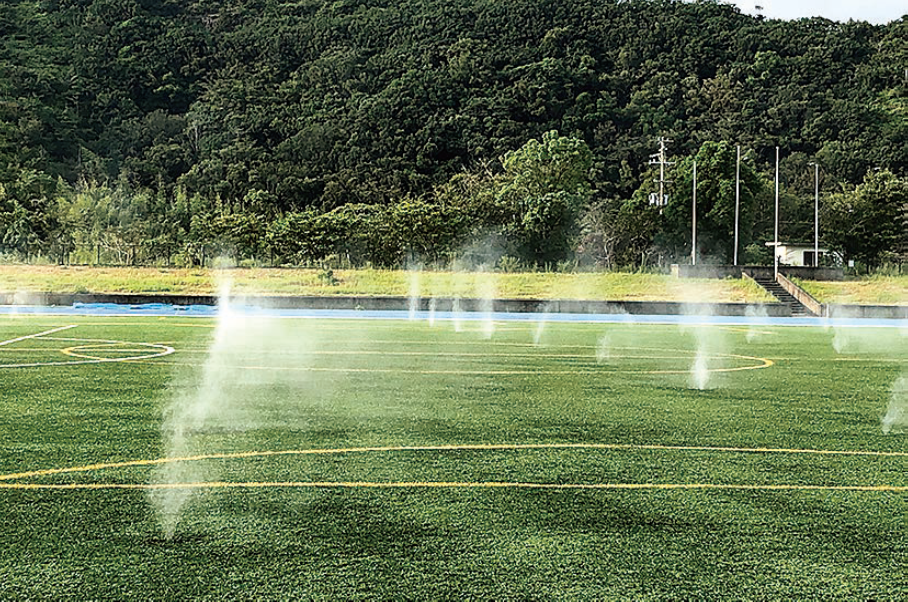

和歌山県 南山スポーツ公園陸上競技場
-

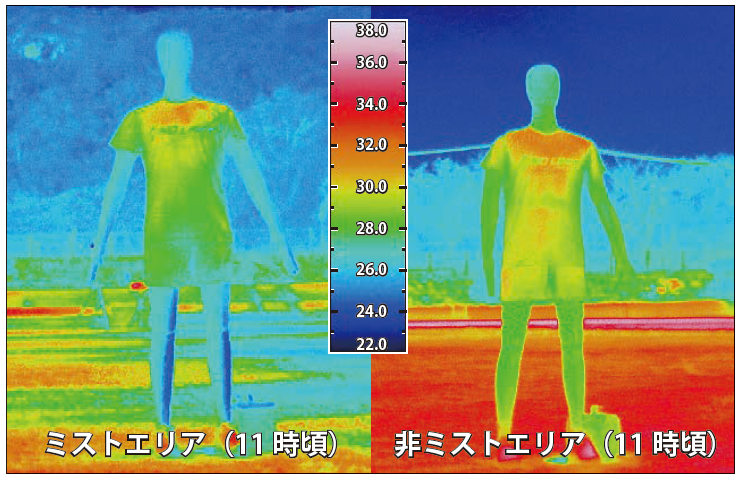

ミスト稼働と非稼働のサーモグラフィ画像
-

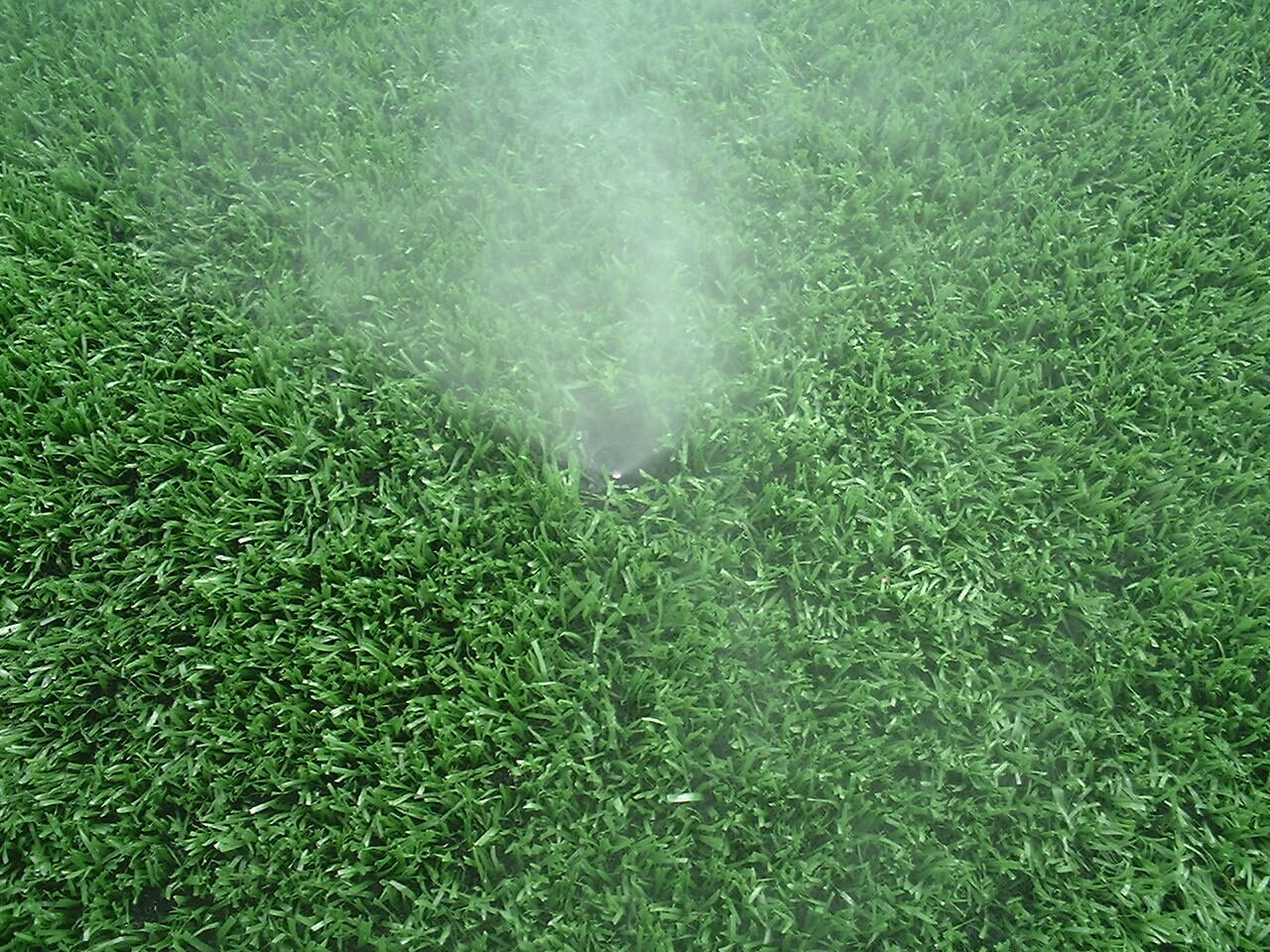

フィールドへの施工
-

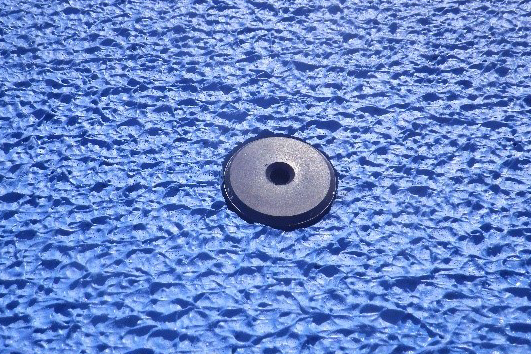

陸上トラックへの敷設
-

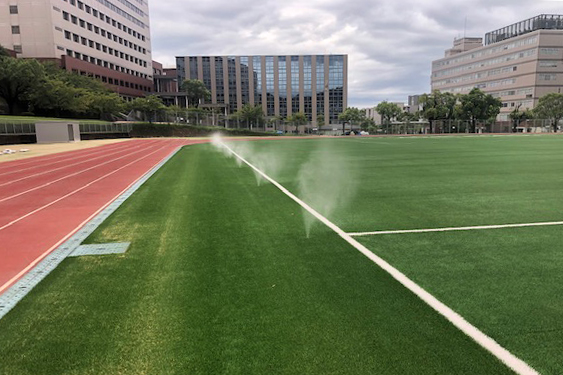

施工例：九州産業大学グラウンド
NETIS登録番号：KT-230215-A
概要
「フィールド冷却細霧システム」は、人工芝舗装グラウンドの温度上昇を微細ミスト噴霧することで抑制する暑熱環境制御装置である。
猛暑日日数の長期化により、屋外スポーツの中止や制限が増加傾向にある。特に人工芝やゴムチップ舗装は夏季に表面温度が上昇しやすく、熱中症の発生リスクが課題となっている。「フィールド冷却細霧システム」はグラウンドや競技場などの空間に超微細なミスト（霧）を噴射し、水が蒸発する際の「気化熱」を利用することで外気温や体感温度を下げる熱中症対策システムである。
従来技術
ポップアップスプリンクラーによる散水方式
公的評価番号等
環境省 環境技術実証 ETV（Environmental Technology Verification）事業 令和３年度 環境技術実証事業気候変動対策技術領域－熱中症対策技術（実証番号 ： １６０－２１０）
新規性
従来技術の一度に大量の水を散水するポップアップ式スプリンクラー方式からミストノズルを使いグラウンド全面（空間含む）に散水する方式に変えた。これにより気化熱が発生して外気温度が低下し、プレイヤーにミストが触れることで体感温度を下げる。一部のミストはグラウンドに降下して表面温度を下げる。
期待される効果
ミストノズルを使いグラウンド全面（空間含む）に散水する方式に変えたことにより、
１）給水施設配管工事費が低減できるので、経済性の向上が図れる。
２）ポンプ設備工の加圧給水ユニット据付工事はコンクリート基礎の養生期間が必要となるが、ミストノズルのポンプ設備工にはコンクリート基礎は不要なので、工程の短縮が図れる。
３）ミストを稼働させていてもプレーには影響がないことから人工芝グラウンド全面の表面温度を長時間低減することができ、品質の向上が図れる。
１）給水施設配管工事費が低減できるので、経済性の向上が図れる。
２）ポンプ設備工の加圧給水ユニット据付工事はコンクリート基礎の養生期間が必要となるが、ミストノズルのポンプ設備工にはコンクリート基礎は不要なので、工程の短縮が図れる。
３）ミストを稼働させていてもプレーには影響がないことから人工芝グラウンド全面の表面温度を長時間低減することができ、品質の向上が図れる。
適用条件
【適用範囲】
適用範囲：人工芝舗装のグラウンド、園庭や全天候型ウレタン等舗装のトラック競技場
特に効果の高い適用範囲：
①人工芝やウレタン走路の全天候型舗装フィールドでの使用（夏場は表面温度が上昇しやすく、熱中症のリスクの高い）。
②広場、運動施設をクレイ舗装から全天候型舗装に改修する場合、本システムを同時導入することで、利用者が夏場でも安心して楽しめる施設となる。
【適用条件】
① 自然条件
・特になし
② 現場条件
・特になし
③ 技術提供可能地域
・技術提供地域については制限無し
④ 関連法令等
・特になし
適用範囲：人工芝舗装のグラウンド、園庭や全天候型ウレタン等舗装のトラック競技場
特に効果の高い適用範囲：
①人工芝やウレタン走路の全天候型舗装フィールドでの使用（夏場は表面温度が上昇しやすく、熱中症のリスクの高い）。
②広場、運動施設をクレイ舗装から全天候型舗装に改修する場合、本システムを同時導入することで、利用者が夏場でも安心して楽しめる施設となる。
【適用条件】
① 自然条件
・特になし
② 現場条件
・特になし
③ 技術提供可能地域
・技術提供地域については制限無し
④ 関連法令等
・特になし
活用効果
- 経済性
- 向上
- 品質
- 向上
- 施工性
- 同程度
- 工程
- 短縮
- 安全性
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 9件
- 民
- 29件
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
-

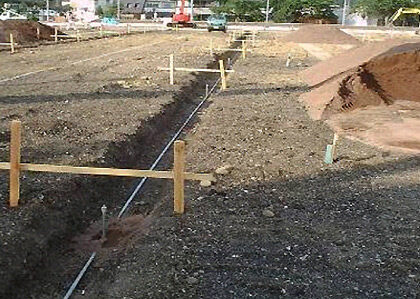

配管埋設工事
基盤工事の段階で給水管を設置。そして、ミストを噴霧するノズルの立ち上げ管を設置。
-

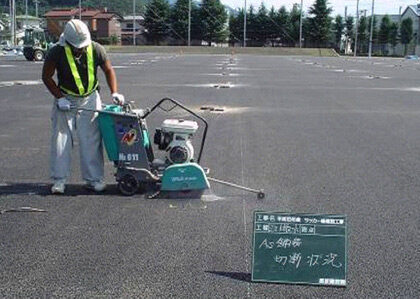

アスファルト舗装切断

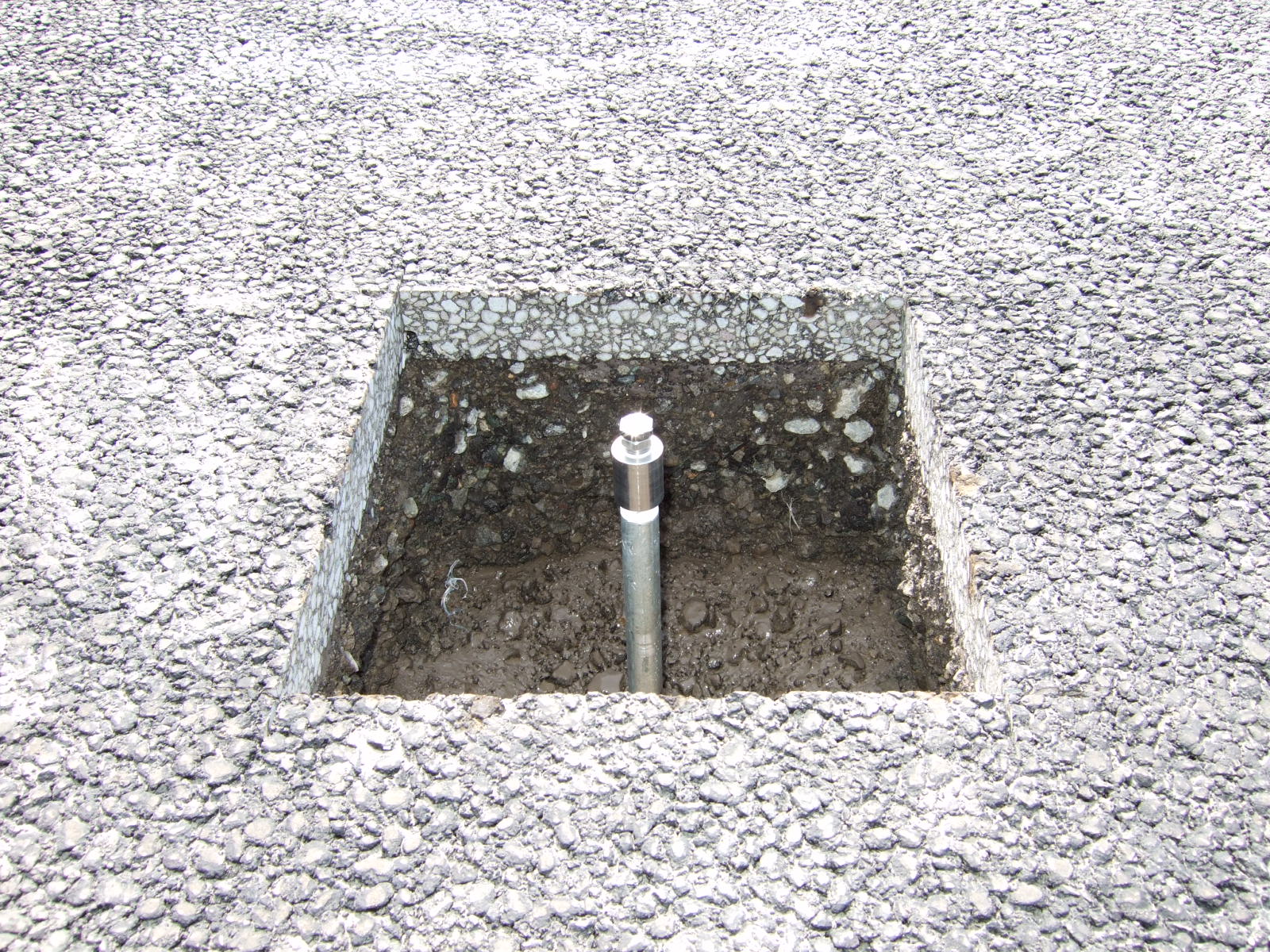

給水管を設置後、アスファルト等の下層部の舗装工事。平坦性を確保の目的で、一時、給水管を埋設する。下層完了後、慎重に測量の上、掘削し、立ち上がり管を表層に出し、ミクロンノズルを取り付ける。
-
ミクロンノズル設置完了
表層の仕上がり高に合わせてノズルを設置。その後、ノズルカバーをかけて噴霧部を保護。カバーを設置することで、プレイヤーの安全性も確保
