水管橋ドローン点検
2026/01/20 更新-

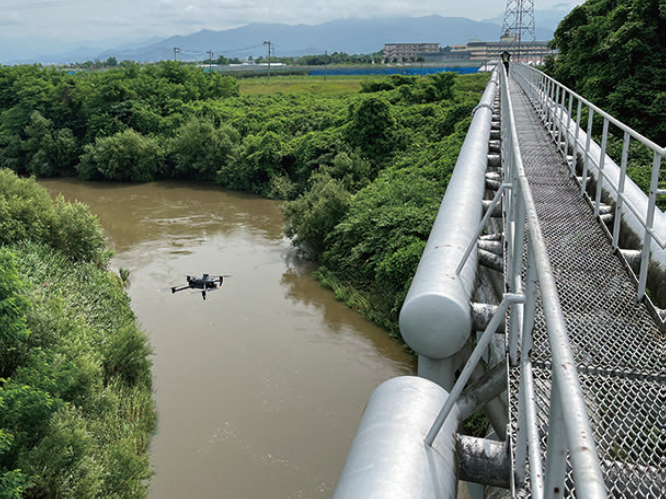

ドローン撮影状況1
-
ドローン撮影状況2
-

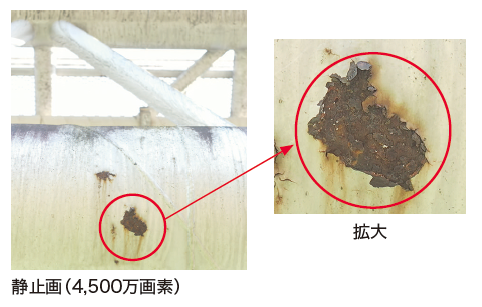

調査結果例1
-

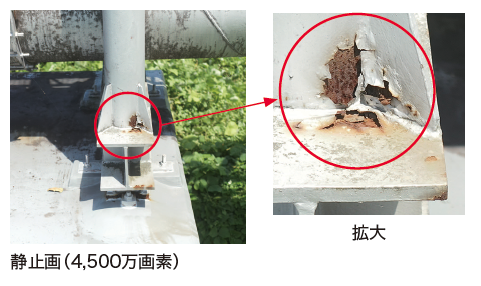

調査結果例2
概要
令和５年３月水道法施行規則の改正に合わせて「水道施設の点検を含む維持・修繕の実施に関するガイドライン（厚生労働省 医薬生活衛生局 水道課）」が改訂された。その中で、水管橋の点検は５年に１回以上の定期点検を実施することが法令により義務付けられた。さらに、水管橋の直接目視が難しい部分においては、ドローン等の技術を活用して点検することが望ましい「推奨事項」とされている。
日本鋳鉄管株式会社が提供する水管橋ドローン点検は直接目視が難しい部分（水管橋の上面・側面・下面等）を安全、高精度に点検することを目的として開発された。
期待される効果
● ドローン撮影は一次調査（動画撮影）と二次調査（静止画撮影）の２段階に分けて実施する。
● 一次調査（動画撮影）は水管橋全体の損傷をマクロ的に判別することを目的としている。あらかじめ策定した撮影ルートに沿ってドローン撮影し、損傷（防食機能の劣化・破断等）個所をピックアップする。ピックアップは比較的軽微な損傷から重大な損傷まで広い範囲を対象としている。
● 二次調査（静止画撮影）は損傷の詳細な撮影を目的とする。一次調査（動画撮影）でピックアップした損傷の中から選定した損傷個所を静止画でピンポイント撮影する。4,500万画素の高解像度カメラで撮影するので、塗装の劣化、発錆状況を詳細に確認することが可能となった。これにより近接目視と同等以上の点検効果が得られる。
● 一次調査（動画撮影）は水管橋全体の損傷をマクロ的に判別することを目的としている。あらかじめ策定した撮影ルートに沿ってドローン撮影し、損傷（防食機能の劣化・破断等）個所をピックアップする。ピックアップは比較的軽微な損傷から重大な損傷まで広い範囲を対象としている。
● 二次調査（静止画撮影）は損傷の詳細な撮影を目的とする。一次調査（動画撮影）でピックアップした損傷の中から選定した損傷個所を静止画でピンポイント撮影する。4,500万画素の高解像度カメラで撮影するので、塗装の劣化、発錆状況を詳細に確認することが可能となった。これにより近接目視と同等以上の点検効果が得られる。
