地中変位計 ShapeArray CLOUD（シェイプアレイクラウド）
2026/07/06 更新-
システム概要
-
システム構成
NETIS登録番号：QS-240001-A
概要

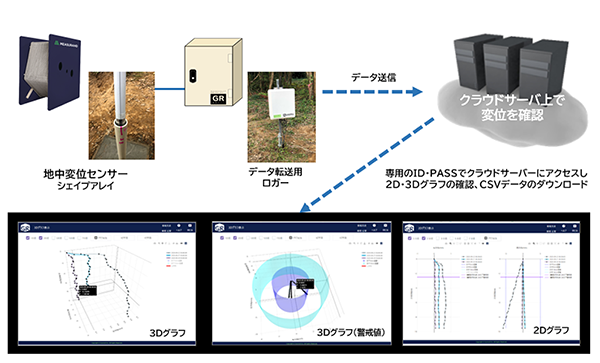

鉛直・水平・曲面にレイアウト可能な3軸重力加速度センサ搭載の地中変位計（ShapeArray：略称SAA）により得られた変位量を、クラウドサーバ上で可視化し、隔地からの変位監視を可能とするシステム
従来技術
挿入式孔内傾斜計による調査
新規性
地中の変位観測にあたり、挿入式孔内傾斜計による計測から、連続的な変位量の収集が可能な３軸重力加速度センサを搭載したロープ状の地中変位計による計測ならびにクラウドサーバ上での計測データ可視化による監視へ変えた。
期待される効果
・設置時のボーリング孔径の縮小が可能であり、専用ガイド管の準備が不要なため機器設置の手間が軽減するとともに、資料整理の自動化により工程を縮減
・鉛直設置のほかに水平設置や曲面設置が可能であり、隆起沈下変位や内空変位の計測に活用できることによる適用工種の拡大
・複数個所における計測およびデータ整理の自動化により、監視作業が省力化される
・収集した変位量の最新データ、および過去データとの重ね合わせについて２D・３Dグラフ化が可能となることでデータの視認性を向上
・予め設定された警戒値を超過した際にアラートを自動発報することで、施工中および設備運用／管理に際して変状を早期に確認できる。
・鉛直設置のほかに水平設置や曲面設置が可能であり、隆起沈下変位や内空変位の計測に活用できることによる適用工種の拡大
・複数個所における計測およびデータ整理の自動化により、監視作業が省力化される
・収集した変位量の最新データ、および過去データとの重ね合わせについて２D・３Dグラフ化が可能となることでデータの視認性を向上
・予め設定された警戒値を超過した際にアラートを自動発報することで、施工中および設備運用／管理に際して変状を早期に確認できる。
適用条件
① 自然条件
・地中変位計が使用可能な温度環境：-35℃～+60℃
・地中変位計の防水性能：2000kPa(200m耐水圧)
② 現場条件
・データ転送用ロガーの設置箇所はモバイル通信（ドコモ）のサービスエリア圏内であることが必要
・データ閲覧にはインターネットへ接続済の端末（PC、タブレット等）が必要
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
・地中変位計が使用可能な温度環境：-35℃～+60℃
・地中変位計の防水性能：2000kPa(200m耐水圧)
② 現場条件
・データ転送用ロガーの設置箇所はモバイル通信（ドコモ）のサービスエリア圏内であることが必要
・データ閲覧にはインターネットへ接続済の端末（PC、タブレット等）が必要
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
活用効果
- 経済性
- 低下（-565.62％）
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮（0.54％）
- 安全性
- 同程度
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 1件
- 公
- 1件
