ねじ摩擦圧接式あと施工アンカー「ＦＷアンカー」

2026/07/06 更新

ＦＷアンカー概要

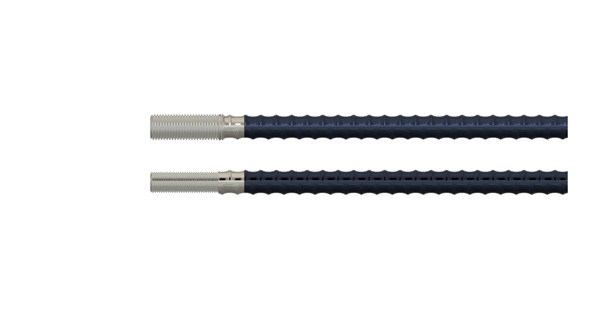

上段：ＦＷアンカー　下段：従来技術

NETIS登録番号：KK-250035-A

概要

橋梁補強補修工、落橋防止装置工などに使用されるあと施工アンカー材を使用した工法

お問い合わせ

お気に入りに登録

カートへ入れる

製品概要価格 CAD/カタログ

従来技術

鉄筋に直接ねじ加工したアンカー工

新規性

鉄筋の有効断面積より大きい有効断面積を持つねじを、鉄筋端部に摩擦圧接により接合することにより、鉄筋の有効断面積を有効に利用することができる。従来技術では鉄筋に直接ねじ加工した材料を使用しているため、有効断面積が低減する

期待される効果

鉄筋の有効断面積を有効に利用することができるので、アンカー材の細径化や施工本数の削減、または削孔長を短尺化できるため、
・使用するアンカー材料の総重量が低減し、経済性が向上する
・アンカー材１本当たりの強度向上により品質が向上する
・アンカー材の強度向上による削孔の細径化や削孔長の短尺化、または施工本数減による施工性向上

適用条件

① 自然条件
・特になし
② 現場条件
・従来に比べ細径化するため、既設コンクリート鉄筋との干渉を避けやすい
③ 技術提供可能地域
・技術提供地域については制限無し
④ 関連法令等
・特になし

活用効果

経済性: 向上（2.53％）

品質: 向上

施工性: 向上

工程: 同程度(0％)

安全性: 同程度

周辺環境: 同程度
