上部工出来形管理システム 「Bridge Scanner」
2026/07/09 更新-
3Dスキャナを用いた橋梁上部工の出来形管理システムの概要
-

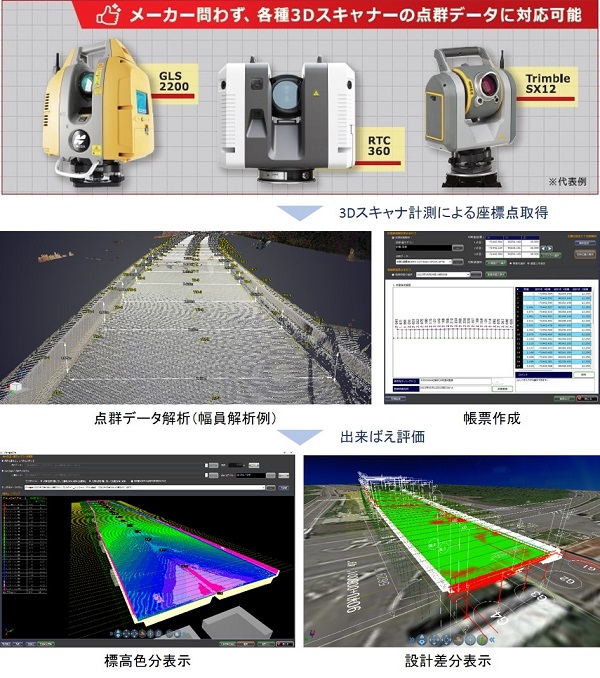

出来形管理システムイメージ
NETIS登録番号：QS-230035-A
概要
橋梁上部工の出来形管理において、3Dスキャナを用いた上部工出来形管理システム
従来技術
現場管理者による測量機を用いた計測および出来形管理資料の作成
新規性

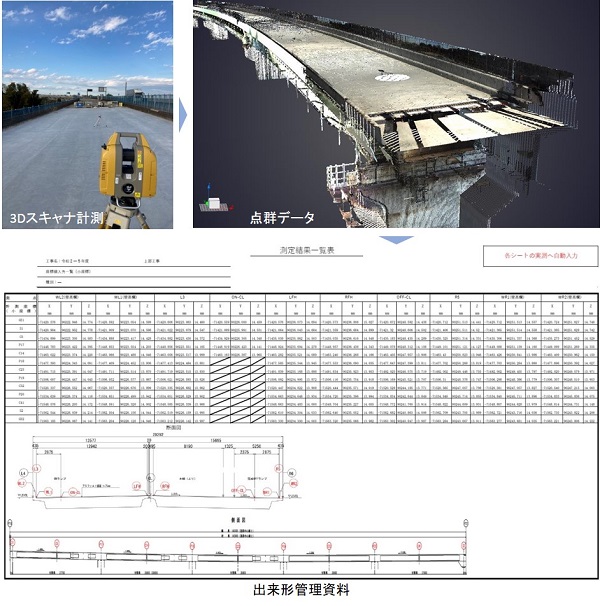

・出来形管理の測量方法を、測量機を用いた管理断面の単点計測から、3Dスキャナを用いた上部工全体の多点計測に変えた。
・設計値と実測値を比較した出来形管理資料（帳票）作成を、現場管理者によるデータ整理に基づく帳票作成から、専用ソフトの自動処理（ノイズ除去の編集等、一部手作業が必要）に基づく帳票出力に変えた。
・出来ばえ評価として、「計測点群を標高による色分け表示」および「設計データとの差分表示」できる3次元モデルのビューアーファイルとして出力できるようにした。
・設計値と実測値を比較した出来形管理資料（帳票）作成を、現場管理者によるデータ整理に基づく帳票作成から、専用ソフトの自動処理（ノイズ除去の編集等、一部手作業が必要）に基づく帳票出力に変えた。
・出来ばえ評価として、「計測点群を標高による色分け表示」および「設計データとの差分表示」できる3次元モデルのビューアーファイルとして出力できるようにした。
期待される効果
・出来形管理の測量方法を3Dスキャナに変えたことにより、任意の箇所において3次元の設計データと計測データの差分検証によるICT出来形管理が可能となる。
・出来ばえ評価として、「計測点群を標高による色分け表示」および「設計データとの差分表示」できることにより、出来形管理成果品の品質が向上する。
・出来ばえ評価として、「計測点群を標高による色分け表示」および「設計データとの差分表示」できることにより、出来形管理成果品の品質が向上する。
適用条件
① 自然条件
・防塵防水性能：IP65
・動作保証温度：-20～50℃
② 現場条件
・3Dスキャナの測量スペースとして、1m×1m程度必要
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
・防塵防水性能：IP65
・動作保証温度：-20～50℃
② 現場条件
・3Dスキャナの測量スペースとして、1m×1m程度必要
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
活用効果
- 経済性
- 低下（-221.48％）
- 品質
- 向上
- 施工性
- 同程度
- 工程
- 同程度（0％）
- 安全性
- 同程度
- 周辺環境
- 同程度
