架設桁モニタリングシステム
2026/07/09 更新-

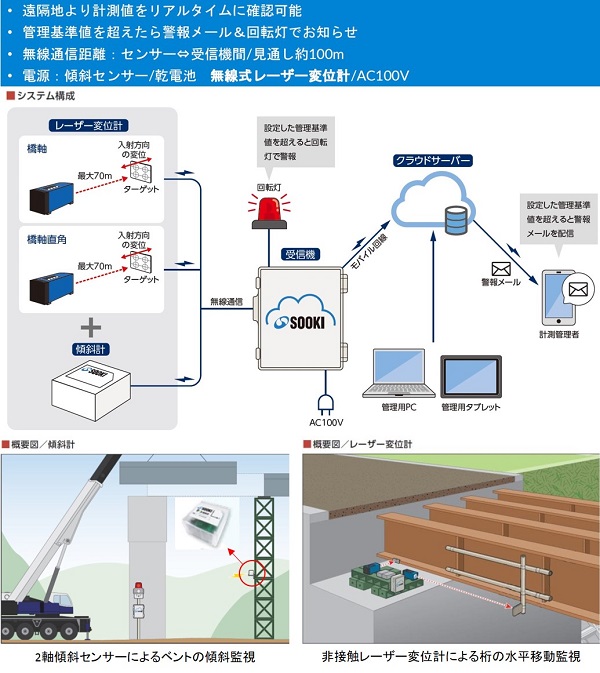

システム構成および自動計測監視イメージ
-

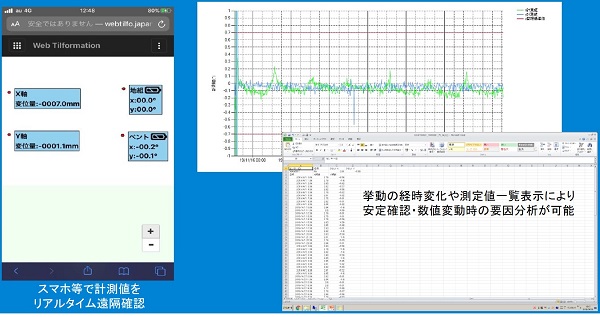

スマホやPCによる計測値のリアルタイム遠隔監視状況
NETIS登録番号：QS-220017-A
概要
橋梁等架設桁を無線式傾斜センサーとレーザー変位計で傾斜および水平移動監視するシステム
従来技術
メジャーや下げ振り等を用いた管理者による計測監視
新規性
・架設桁の安定確認方法を、メジャーや下げ振り等を用いた管理者による計測監視から、傾斜センサーによる傾斜管理とレーザー変位計による水平移動管理に変えた。
・管理基準値を超えた場合は、警報メールと回転灯で自動注意喚起できるようにした。
・傾斜センサーおよびレーザー変位計は、通信見通し距離約100mの無線式とした。
・管理基準値を超えた場合は、警報メールと回転灯で自動注意喚起できるようにした。
・傾斜センサーおよびレーザー変位計は、通信見通し距離約100mの無線式とした。
期待される効果
・架設桁の安定を傾斜センサーとレーザー変位計を併用して自動管理することにより、24時間連続した監視が可能となり、地震や台風の際も影響の有無を定量的に把握できる。
・管理基準値を超えた場合は警報メールと回転灯で自動注意喚起されるため、リアルタイムに危険を周知でき、早期に対策を講じることができる。
・傾斜センサーおよびレーザー変位計は通信見通し距離約100mの無線式であるため、架設桁設置箇所の配線が不要となる。（レーザー変位計のみAC100V給電が必要）
・管理基準値を超えた場合は警報メールと回転灯で自動注意喚起されるため、リアルタイムに危険を周知でき、早期に対策を講じることができる。
・傾斜センサーおよびレーザー変位計は通信見通し距離約100mの無線式であるため、架設桁設置箇所の配線が不要となる。（レーザー変位計のみAC100V給電が必要）
適用条件
① 自然条件
・動作温度：（傾斜センサー）-10℃～50℃、（レーザー変位計）-10℃～55℃
・雨天時でも使用可能（傾斜計センサー：防塵防水性能「IP67」対応、レーザー変位計：防塵防水非対応につき防護カバーで保護している）
② 現場条件
・機器設置スペースとして、0.2m×0.1m程度必要
・レーザー変位計設置箇所にAC100V電源が必要
・システム設置箇所はインターネット環境下であることが必要（キャリアフリー）
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
・動作温度：（傾斜センサー）-10℃～50℃、（レーザー変位計）-10℃～55℃
・雨天時でも使用可能（傾斜計センサー：防塵防水性能「IP67」対応、レーザー変位計：防塵防水非対応につき防護カバーで保護している）
② 現場条件
・機器設置スペースとして、0.2m×0.1m程度必要
・レーザー変位計設置箇所にAC100V電源が必要
・システム設置箇所はインターネット環境下であることが必要（キャリアフリー）
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
活用効果
- 経済性
- 低下（-518.33％）
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 同程度（0％）
- 安全性
- 向上
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 公
- 1件
