橋梁桁出来形管理システム「Bridge Man」
2026/07/09 更新-

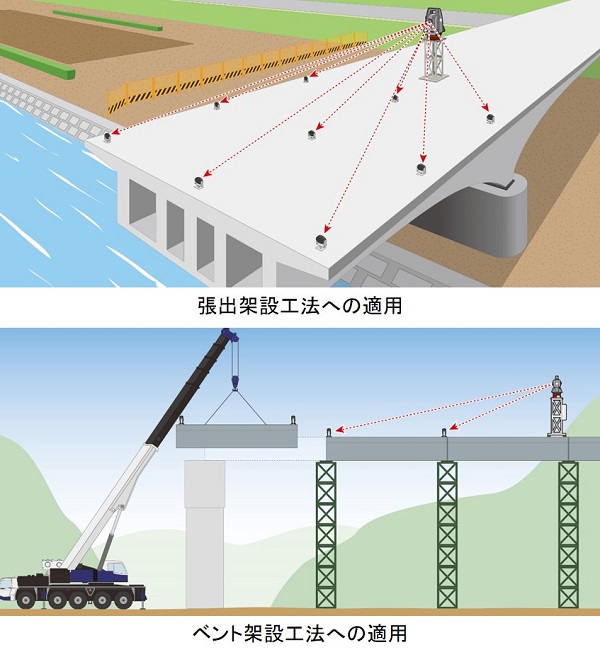

システム適用イメージ
-

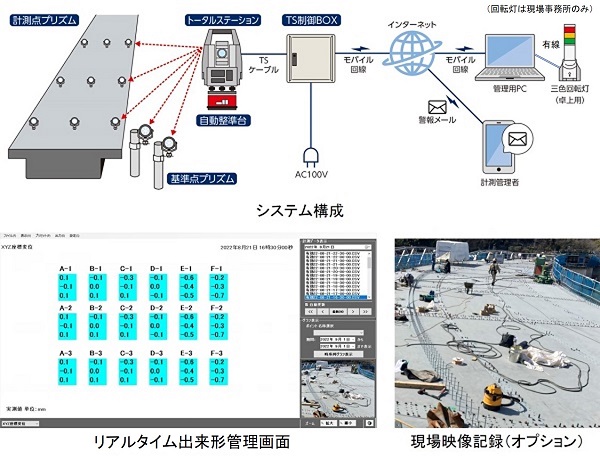

システム構成および出来形管理状況
概要
橋梁架設桁の位置情報を、自動視準トータルステーション（以下、TS）を用いて3次元自動計測するシステム
従来技術
測量管理者による人的測量
新規性
・橋梁架設桁の出来形管理方法を、測量管理担当者による計測から、自動視準TSを用いた連続計測に変えた。
・計測結果は、即時に管理用PCへ転送され、設計座標と計測データのズレ量や経時変化を視覚的に確認できるようにした。
・計測結果（設計座標と計測データのズレ量）が閾値を超えた場合は、管理者へ警報メールを自動発報するようにした。
・TSはカメラ付きの機種（オプション）に対応できるようにした。
・計測結果は、即時に管理用PCへ転送され、設計座標と計測データのズレ量や経時変化を視覚的に確認できるようにした。
・計測結果（設計座標と計測データのズレ量）が閾値を超えた場合は、管理者へ警報メールを自動発報するようにした。
・TSはカメラ付きの機種（オプション）に対応できるようにした。
期待される効果
・橋梁架設桁の出来形管理方法を自動視準TSを用いた連続測定に変えたことにより、各測点の経時変化を把握できるため、変状が発生した際には、原因の推定に有効となる。また、測量管理の省人化が図れる。
・計測結果が即時かつ視覚的に表示されることにより、架設桁の挙動をリアルタイムに情報共有できるため、施工性が向上する。
・計測結果が閾値を超えた場合は管理者へ警報メールが自動発報されることにより、ベントの沈下の可能性等の異常の早期発見が可能となり、速やかに対策を講じることができるため、安全性が向上する。
・カメラ付きTSを使用することにより、現場状況をリアルタイム遠隔監視でき、映像を施工記録として活用できる。
・計測結果が即時かつ視覚的に表示されることにより、架設桁の挙動をリアルタイムに情報共有できるため、施工性が向上する。
・計測結果が閾値を超えた場合は管理者へ警報メールが自動発報されることにより、ベントの沈下の可能性等の異常の早期発見が可能となり、速やかに対策を講じることができるため、安全性が向上する。
・カメラ付きTSを使用することにより、現場状況をリアルタイム遠隔監視でき、映像を施工記録として活用できる。
適用条件
① 自然条件
・TSの防塵/防水性能：IP65
・ガラス式ハウジングを使用する場合は雨天時でも計測可
・TSの動作保証温度：-20～50℃
② 現場条件
・TSの設置スペースとして、1m×1m程度必要
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
・TSの防塵/防水性能：IP65
・ガラス式ハウジングを使用する場合は雨天時でも計測可
・TSの動作保証温度：-20～50℃
② 現場条件
・TSの設置スペースとして、1m×1m程度必要
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
活用効果
- 経済性
- 低下（-522.72％）
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 同程度（0％）
- 安全性
- 向上
- 周辺環境
- 同程度
