防水層接続型FRP排水ます
2026/07/09 更新-

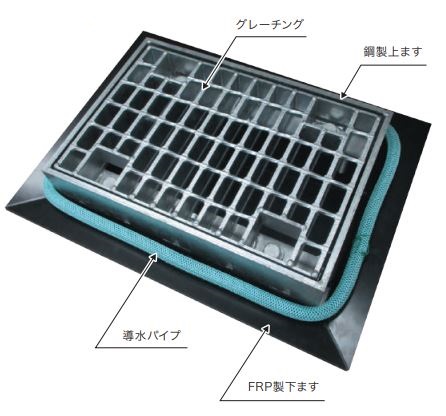

FRP排水ます概要図
-
各種特徴
NETIS登録番号：CG-220032-A
概要
橋面排水に使用する排水ますで、床版埋め込み部の材質を耐食性に優れるFRP(繊維強化プラスチック)製とすることで、更新時に床版に埋め込んだ排水ますの撤去を不要とする技術。
従来技術
鋳鉄製排水ます
新規性
・床版埋め込み部を鋳鉄製から耐久性に優れるFRP製とした。

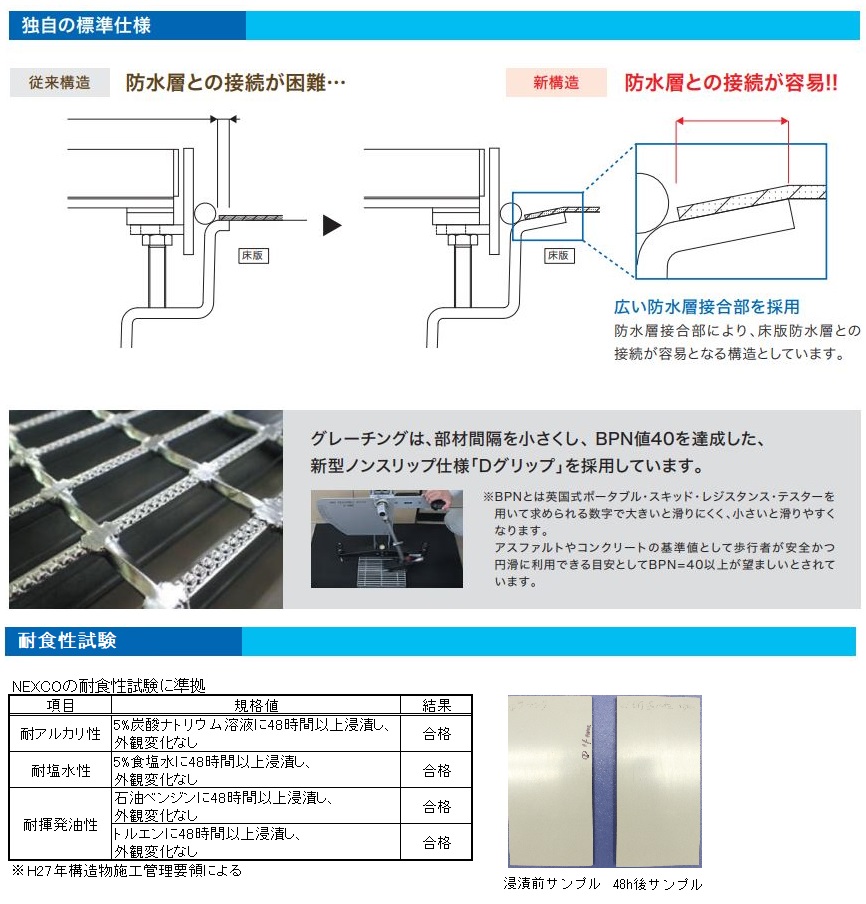

・｢下ます｣に広い防水層接合部を設け、防水層上の浸透水を確実に集水できる構造とした。
・蓋部材(グレーチング)は部材間隔を小さくし、独自のすべり止め加工を施して滑りにくくした。
・｢下ます｣に広い防水層接合部を設け、防水層上の浸透水を確実に集水できる構造とした。
・蓋部材(グレーチング)は部材間隔を小さくし、独自のすべり止め加工を施して滑りにくくした。
期待される効果
・床版埋め込み部をFRP製とすることで、腐食に強くなり品質の向上が図れる。
・床版埋め込み部をFRP製とすることで、埋め込み部の取り換えが不要となり、ライフサイクルコストの低減が図れる。
・床版埋め込み部をFRP製とすることで、製品重量が軽くなったため、作業負荷が軽減される。
・防水層接合部を設けることで、床版防水層と接続しやすくなり施工性の向上が図れる。
・蓋部材の間隔を小さくし、独自のすべり止め加工を施したことで、スリップ等の抑制効果が向上した。
・床版埋め込み部をFRP製とすることで、埋め込み部の取り換えが不要となり、ライフサイクルコストの低減が図れる。
・床版埋め込み部をFRP製とすることで、製品重量が軽くなったため、作業負荷が軽減される。
・防水層接合部を設けることで、床版防水層と接続しやすくなり施工性の向上が図れる。
・蓋部材の間隔を小さくし、独自のすべり止め加工を施したことで、スリップ等の抑制効果が向上した。
適用条件
① 自然条件
・特になし。
② 現場条件
・2mｘ2m＝4㎡程度の作業スペースが必要。
③ 技術提供可能地域
・技術提供可能地域については制限なし。
④ 関連法令等
・特になし。
・特になし。
② 現場条件
・2mｘ2m＝4㎡程度の作業スペースが必要。
③ 技術提供可能地域
・技術提供可能地域については制限なし。
④ 関連法令等
・特になし。
活用効果
- 経済性
- 低下（-33.51％）
- 品質
- 向上
- 施工性
- 向上
- 工程
- 短縮（17％）
- 安全性
- 同程度
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 2件
- 公
- 4件
- 民
- 2件
