アンカーパネル
2019/03/28 更新
画像情報無し
NETIS登録番号：CG-070012-V（旧登録）
概要

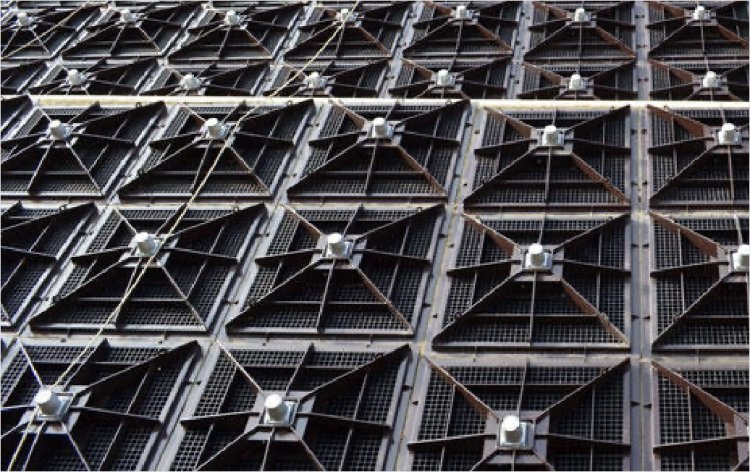

緑化が可能なグラウンドアンカー用複合型受圧板
新規性
・腐食に強く、軽量（比重1.6g/cm3）なFRP材料と鋼製フレームを仕様した複合型受圧板とした。
・受圧面に、FRP製格子状パネルを使用することで、開口率を向上させた。
・受圧面に、FRP製格子状パネルを使用することで、開口率を向上させた。
期待される効果
・軽量なため、施工性・安全性の向上と工期の短縮が可能。
・受圧面が格子状であるため、受圧板部を含めた健全な緑化が可能。
・受圧面が格子状であるため、受圧板部を含めた健全な緑化が可能。
適用条件
① 自然条件
・地耐力（極限支持力）≧設計アンカー力/受圧面積。
② 現場条件
・作業スペース：クレーン等の施工機械が作業できるスペースが必要である。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・地耐力（極限支持力）≧設計アンカー力/受圧面積。
② 現場条件
・作業スペース：クレーン等の施工機械が作業できるスペースが必要である。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
使用する機械・工具
- 吊り金具
- ホイールクレーン
