循環式ハイブリッドブラストシステム
2025/03/26 更新-

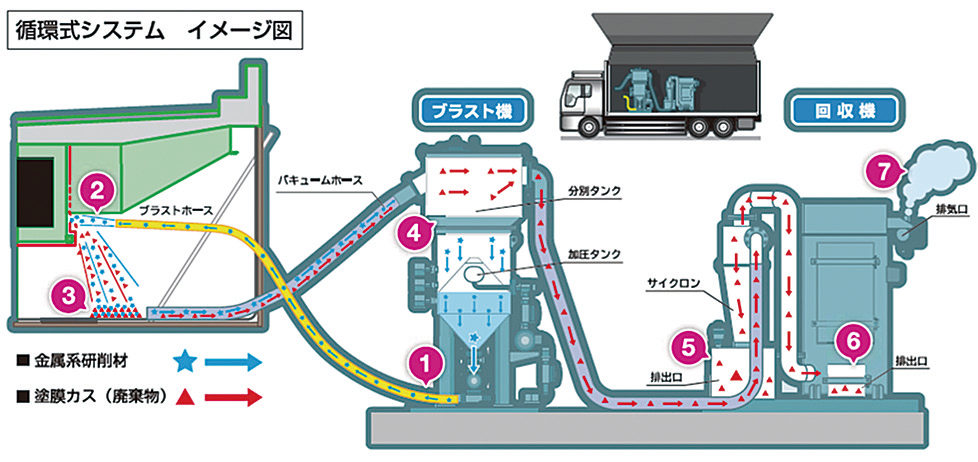

循環式システム概要
-
【大型機】ブラスト投射200mまで
-
【中型機】ブラスト投射100mまで
-
【車載型小型機】ブラスト投射まで80mまで
-
【車載型小型機】ブラスト投射まで60mまで
NETIS登録番号：QS-150032-VE
概要
橋梁補修補強工等において、鋼構造物の素地調整（1種ケレン）やコンクリート劣化部のチッピングを行う循環式機能付ブラスト工法。
従来技術
新規性
② 大型機から小型機まで、5タイプの機種を揃えた。（このうち3タイプは車載型とした）
③ 操作は、すべて筒先のボタン方式で制御可能とした。
④ 飛散防護設備の設置が困難な箇所においては、同時吸引が可能である。
期待される効果（詳細）
・スチールグリッドの採用により粉塵の発生を抑制できるため、作業環境が向上する。
・大型機から小型機まで揃えたことにより、施工条件や現場条件に応じて機種を選定できるため、施工性の向上が期待できる。
・車載型ブラスト機の場合、移動性に優れるため、設置スペースに制約がある現場や点在する現場に有効である。
・筒先のボタン操作のみで制御できるため、操作に係る労務コストを縮減できる。
適用条件
● コンクリート劣化部のチッピング
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 同程度
| 特 徴 |
1．経済性の向上・環境負荷軽減
研削材の循環式機能を付加した事で、産業廃棄物の排出量を低減できるため、経済性の向
上および環境負荷低減が期待できる。
2．作業環境の向上
研削材にスチールグリッドを採用する事により、粉塵の発生を抑制できるため、作業環境
が向上する。
3．施工性の向上
大型機から小型機まで取り揃えたことにより、施工条件や現場条件に応じて機種を選定で
きるため、施工性の向上が期待できる。
4．移動性に優れている
車載型ブラスト機の場合、移動性に優れているため設置スペースに制約が有る現場や点在
する現場に最適である。
5．労務コストの縮減
筒先のボタン操作のみで制御できるため、操作に係る労務コストを縮減できる。
6．現場に応じた５type の機械
現場に応じて５type の機械を揃えているため、橋梁の他にも設置困難な歩道橋・支承の
施工にも対応可能である。
【type１】 ブラスト投射・回収200～300ｍ施工可能な大型機。
設置スペースは７ｍ×７ｍ河川場など橋長の長い橋梁に有効。
【type２】 ブラスト投射・回収80～100ｍ施工可能な中型機。
設置スペースは５ｍ×５ｍ一般的な橋梁に有効。
【type３】 ブラスト投射・回収80ｍ施工可能で、設置スペースは
３ｍ×５ｍ設置スペースの確保が困難な橋梁に有効。
車載可能な設計の為、規制内での施工が可能。
【type4】 ブラスト投射・回収20ｍ～40ｍ施工可能で、設置
スペースの確保が困難な歩道橋等に有効。
【type5】 ブラスト投射・回収20ｍ～40ｍ施工可能で、3t車
に搭載可能。
施工事例・施工実績
工事採用実績
- 国
- 62件
- 公
- 89件
- 民
- 0件
施工手順
