全磁束法によるケーブル非破壊検査
2026/04/17 更新概要

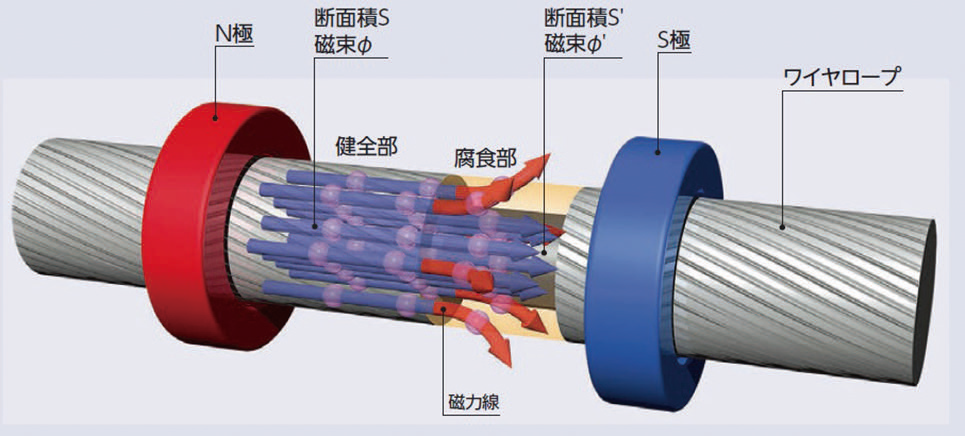

全磁束法はケーブル内に流れる磁束の量がケーブルの断面積に比例する原理を利用した検査法である。ケーブルを磁化することでケーブル内に磁束が流れ、その磁束を計測しケーブルの断面積へと換算する。

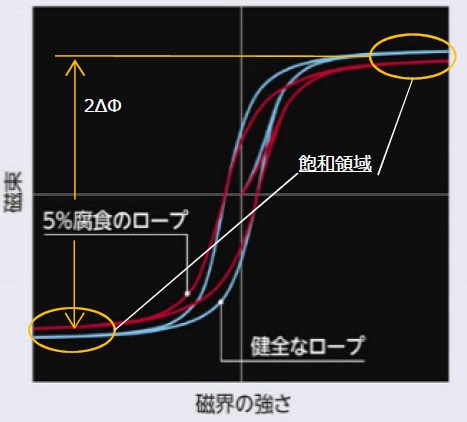

ソレノイド式全磁束法は磁化方式に電流磁気を用いる。電流をあげ、磁化力を強めることで、磁束密度を飽和漸近領域まで到達させる。健全部、健全部以外の断面積（飽漸近領域の磁束）を比較することで、断面の変化、欠陥（主に腐食）状況を定量的に評価する方法である。
永久磁石式全磁束法は磁化方式に永久磁石を用いて、ケーブル長手方向に移動しながら欠陥を定性的に検知し評価をする方法である。また磁束密度を検知することでケーブル断面内での位置関係を把握する。
| 点検支援技術性能カタログ |
■技術番号：BR020001-V0525
| 対象構造物 |
吊橋、斜張橋、エクストラドーズド橋等
| 技術区分 |
対象部位：上部構造（斜張橋、外ケーブル、吊橋）
損傷の種類：銅（腐食、破断）
検出原理：磁束密度
検出項目：ケーブル断面積の変化

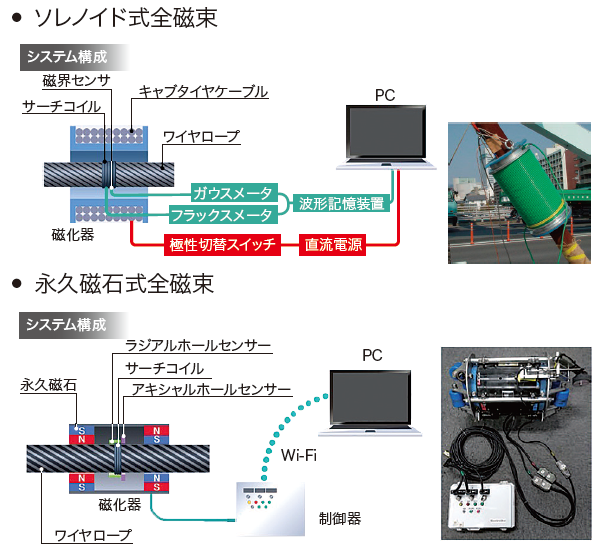

| 計測機器の構成 |
| 計測結果の例 |

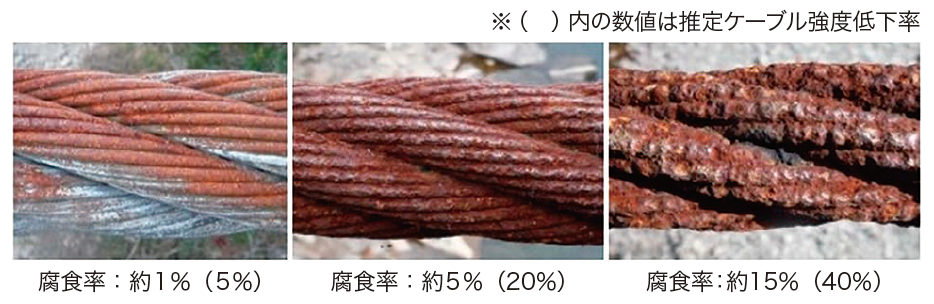

• ソレノイド式：腐食率を数値として把握可能

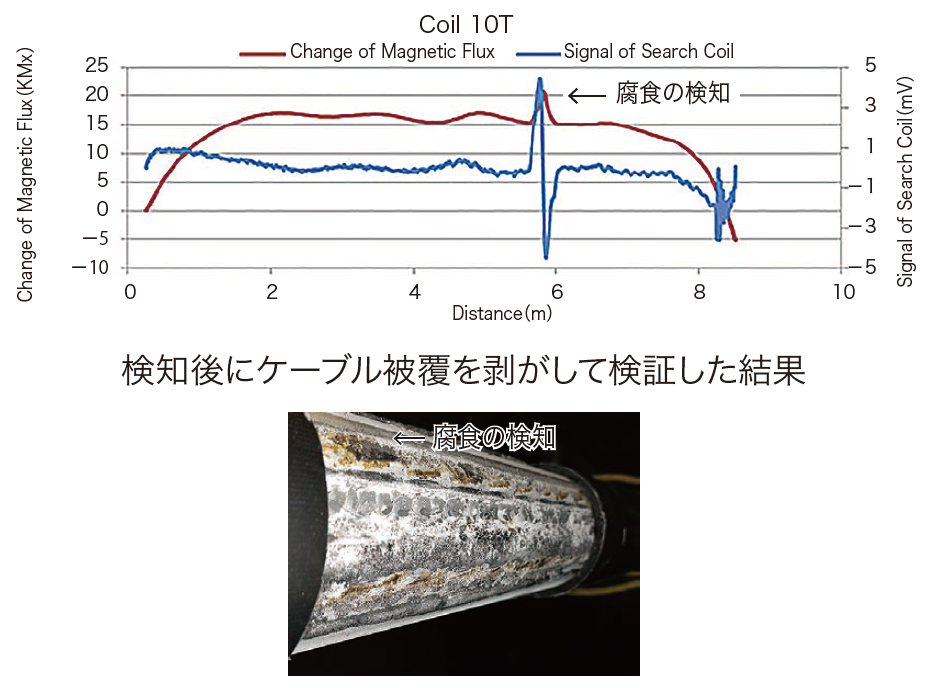

• 永久磁石式：ケーブル長さ方向にて損傷個所（腐食・断線による断面変化）を検出
施工事例・施工実績
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
