施工エリア安全監視システム「スカイウォッチ」
2026/07/09 更新-
システム概要
-
3段階の警戒エリア設定による自動注意喚起
NETIS登録番号：QS-220040-A
概要

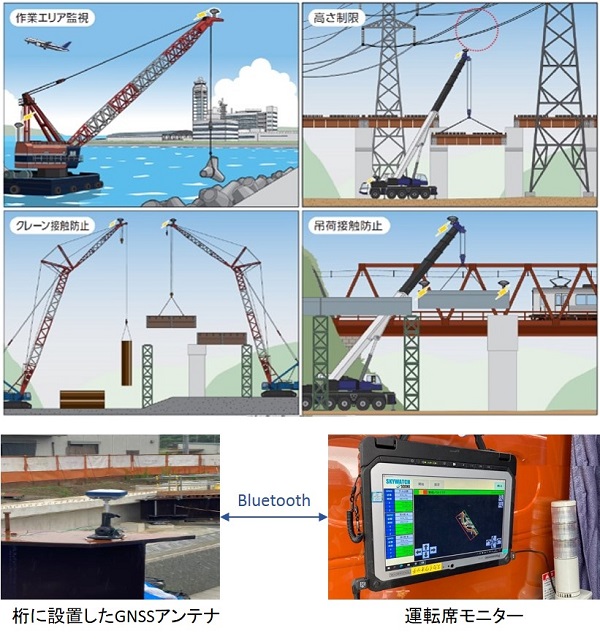

GNSSを用いたクレーン等の作業エリア監視、高さ制限、クレーン接触防止、吊荷接触防止システム
従来技術
オペレーターおよび誘導員の目視監視
新規性
・クレーン等の安全監視方法である、オペレーターおよび誘導員の目視監視に、GNSSで取得したクレーンや吊荷の位置情報に基づく監視を加えた。

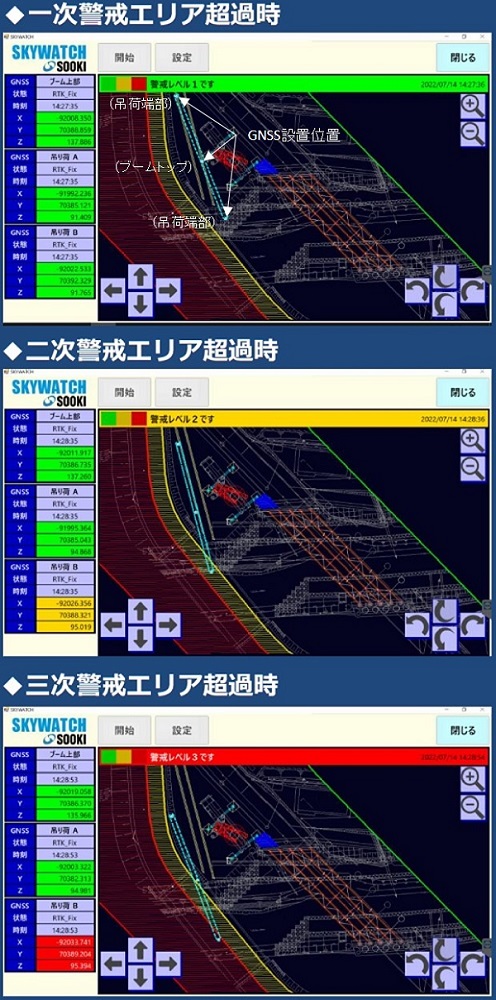

・予め設定した警戒エリア（3段階）に侵入した場合は、パトライトとモニター上で危険を通知できるようにした。
・位置情報は、軌跡図として作成できるようにした。（オプション）
・予め設定した警戒エリア（3段階）に侵入した場合は、パトライトとモニター上で危険を通知できるようにした。
・位置情報は、軌跡図として作成できるようにした。（オプション）
期待される効果
・GNSSで取得したクレーンや吊荷の位置情報により、作業エリアや高さ制限、クレーン接触防止、吊荷接触防止をクレーンオペレーターへ自動注意喚起できるため、安全性が向上する。
・位置情報を軌跡図として作成できることにより、作業の見える化が可能となるため、KY活動やオペレータへの教育資料等に活用できる。（オプション）
・位置情報を軌跡図として作成できることにより、作業の見える化が可能となるため、KY活動やオペレータへの教育資料等に活用できる。（オプション）
適用条件
① 自然条件
・GNSSの防塵/防水性能：IP67
・GNSSの動作保証温度：-20～65℃
② 現場条件
・GNSSの設置スペースとして、20cm×20cm程度必要
・GNSS情報を受信できる現場
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
・GNSSの防塵/防水性能：IP67
・GNSSの動作保証温度：-20～65℃
② 現場条件
・GNSSの設置スペースとして、20cm×20cm程度必要
・GNSS情報を受信できる現場
③ 技術提供可能地域
・全国
④ 関連法令等
・特になし
活用効果
- 経済性
- 低下（-12.59％）
- 品質
- 同程度
- 施工性
- 同程度
- 工程
- 同程度（0％）
- 安全性
- 向上
- 周辺環境
- 同程度
