HBBO⁺型・CBBO型砂防堰堤
2026/03/25 更新-

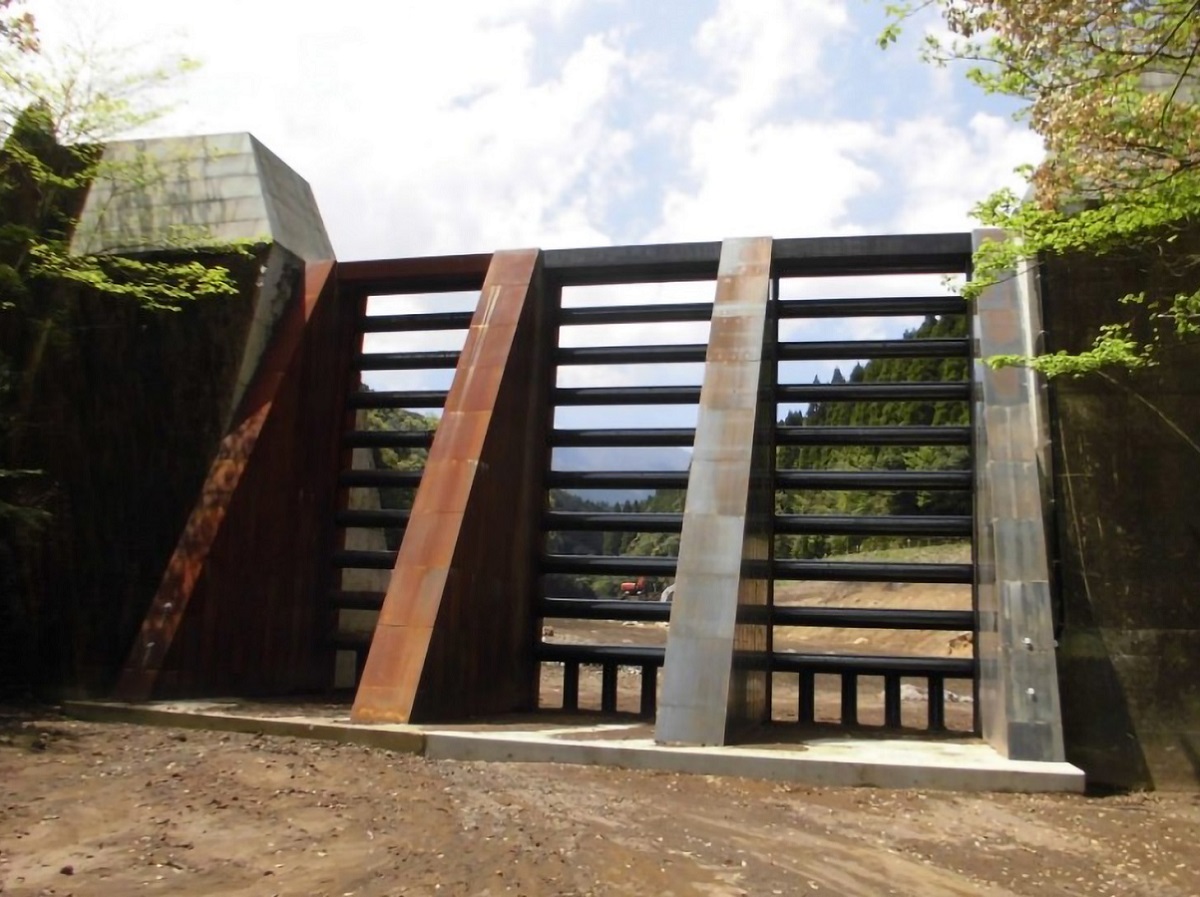

施工写真
-

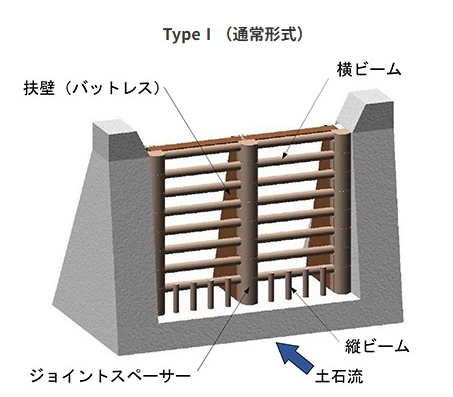

構造（TypeⅠ（通常形式））
概要
バットレス型の透過型砂防堰堤。
HBBO＋型（Horizontal Beam Buttress Open Dam plus）は、鋼コンクリートの合成バットレスに支持された鋼管横ビームからなるハイブリッド（複合）構造の砂防堰堤である。国土交通省の分類でいうところのバットレス型になり、土石流の捕捉に対して強靭な構造である。
『新編・鋼製砂防構造物設計便覧＜令和3年版＞』に準拠してTypeⅠ（通常形式）の横ビームは土石流捕捉機能を決して損なうことのないよう構造部材として設計。巨礫の衝突による設計外力が大きい場合は、通常よりも間隔を狭めたバットレスで巨礫を捕捉するTypeⅡ（巨礫対応形式）を新たに加えた。
HBBO型は、無流水渓流対策向けにHBBO+型の構造をコンパクト化したタイプである。
特徴
●鋼コンクリート合成構造によるバットレスの強靭性
●破壊が伝播しない単純支承による横ビームの強靭性
●残存型枠の使用や接手なしの構造による迅速な施工性
●着脱式ビームの径間解放による除石の容易性
●破壊が伝播しない単純支承による横ビームの強靭性
●残存型枠の使用や接手なしの構造による迅速な施工性
●着脱式ビームの径間解放による除石の容易性
公的評価番号等
建設技術審査証明 第0703号
