マルチスリット側溝
2026/03/25 更新-
製品イラスト
-
施工写真
NETIS登録番号：KK-980098-V（旧登録）
特徴
・側溝全面で集水できるため、高い路面集水性能が期待できる
・T-25縦断設計
・蓋と側溝の一体化はロックピンの開発で可能になりガタツキによる騒音が解消
・NⅡ型は従来の落し蓋側溝とほぼ同価格
・深型サイズをそろえ、底版コンクリート不要の自由勾配スリット側溝として使用
・排水性舗装にも蓋側壁に集水取込口を設けることで対応可能
・独自のジョイントシール目地により施工性が向上
・車道幅と歩道幅の取り合い上、限られた敷地の有効利用に寄与
・スリットが直線的に配置され側溝蓋と桝蓋の幅が同サイズのためスッキリした道路景観が形成
・グレーチングを鉄筋と溶接しているので、トラックなどの直截時にも飛び出すことがない
・フラット、スロープ、かさ上げ型など異形状蓋の交換により様々な集水形式を選択できる
・T-25縦断設計
・蓋と側溝の一体化はロックピンの開発で可能になりガタツキによる騒音が解消
・NⅡ型は従来の落し蓋側溝とほぼ同価格
・深型サイズをそろえ、底版コンクリート不要の自由勾配スリット側溝として使用
・排水性舗装にも蓋側壁に集水取込口を設けることで対応可能
・独自のジョイントシール目地により施工性が向上
・車道幅と歩道幅の取り合い上、限られた敷地の有効利用に寄与
・スリットが直線的に配置され側溝蓋と桝蓋の幅が同サイズのためスッキリした道路景観が形成
・グレーチングを鉄筋と溶接しているので、トラックなどの直截時にも飛び出すことがない
・フラット、スロープ、かさ上げ型など異形状蓋の交換により様々な集水形式を選択できる
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工事例・施工実績
熊本県： 熊本駅前：マルチスリット側溝 S1C型
熊本県： 新玉名駅前：マルチスリット側溝R型
熊本県： 新玉名駅前歩道：マルチスリット側溝R型
沖縄県：那覇空港内：マルチスリット側溝RS型
沖縄県：古波蔵団地：マルチスリット側溝RS型
工事採用実績
- 国
- 多数
- 県
- 多数
- 民
- 多数
施工手順
-

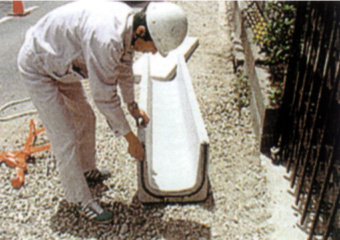

側溝敷設工：目地シール材装着
U型接合面の挿入孔に目地シール材を押込。
-

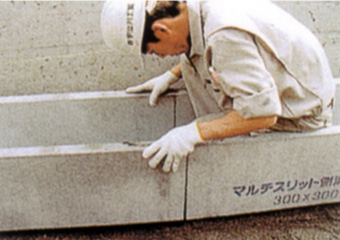

側溝敷設工：側溝据付
側溝同士の目地開きがないよう据付ける。
※勾配可変側溝として使用する場合は、調整コンクリートを打設する。 -

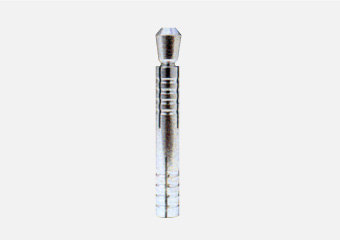

蓋架設工：ロックピン
U型天端部のピン穴にロックピンをセットする。
ピン穴には異物混入防止用キャップが付いているので、必ずキャップを取り外してからロックピンを差し込む。 -

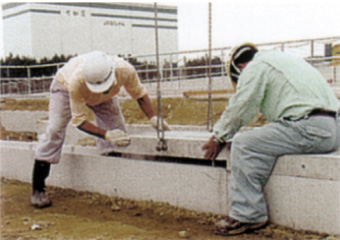

蓋架設工：蓋架設
U型のロックピンに蓋の穴位置を合わせて降ろす。
側溝と蓋が完全にロックされる。
ロック後は取り外しが出来なくなるため注意。
側溝と蓋の間に異物を挟まない。
蓋と蓋、蓋と現場打ちコンクリートとの接合面がせり合いによる圧壊が起きそうな現場では接合面にクッション材等を使用。（例）重荷重直載の横断部・縦断勾配の坂部
排水性舗装対応の場合は、蓋側面開口部にエコキャップを取り付ける。
