概要

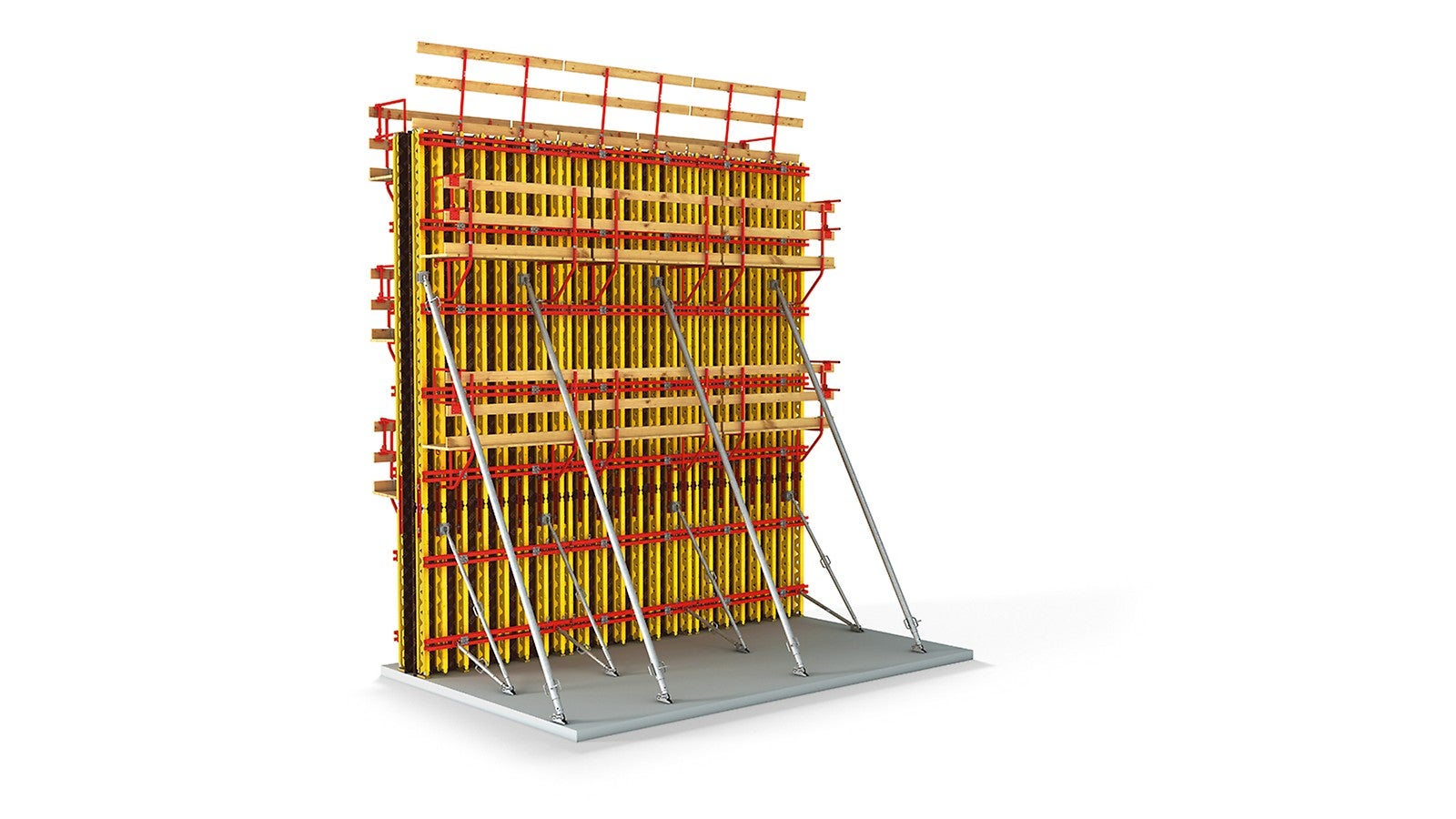

『VARIO GT24 Wall Formwork（バリオ壁型枠）』は、GT24 Girder（型枠用ビーム材）を使用した調整可能なスロット・継手金具を用いたトラスビーム壁型枠システムで、あらゆるデザイン・施工条件に対応する汎用性のある大型壁型枠システムである。

ベースとなる標準システム構成部材は、機能性が高く一度ご使用頂けば、従来の在来工法に比べていかに設計・準備・パネル組立が簡単である。産業構造物、住宅構造物、橋台から擁壁、複雑な構造形状に至るまで、VARIO GT24 Wall Formwork（バリオ壁型枠）は各種レイアウトに対応可能である。

VARIO GT24 Wall Formwork（バリオ壁型枠）を使用することにより、各プロジェクトに応じた寸法のパネルを正確に組み立てることができ、以下の条件設定が可能である。

- 合板のタイプ・サイズ
- 合板固定方法
- パネルの幅・高さ
- 垂直・水平タイロッド設置間隔
- 許容コンクリート側圧

また、低コストにスピーディーに、簡単にパネルを延長するための部材として、【バリオ延長スプライス24】を用意しており、高さ（11.00m）まで延長が可能である。

曲げ強度の高い接続材をパネルと一直線になるように配置します。スプライスは、二部品で構成されているためウィングナット2つで迅速に接続できる。

続きを見る

お問い合わせ

お気に入りに登録

カートへ入れる

製品概要施工事例・実績施工手順 CAD/カタログ

特徴

PERI GT24 Girder（型枠用ビーム材）を使用した壁型枠システム
次のような条件設定が可能：

・合板のタイプとサイズ
・合板の固定方法
・パネルの幅・高さ
・パネル高さの変更位置
・PERI GT24 Girder（型枠用ビーム材）の長さ・設置間隔
・スチールウェールの位置・断面形状・長さ
・許容コンクリート側圧
・垂直/水平タイロッド設置間隔
・パネル形状：直線・カーブ・角度付き

また、PERI GT24 Girder（型枠用ビーム材）は、耐久性と維持管理に重点を置いている。

性能試験

詳細は問い合わせ。

提供可能地域

北海道東北関東北陸中部近畿中国四国九州沖縄

施工事例・施工実績

（仮称）柏の葉キャンパス技術センター計画建築工事

工事採用実績

国: （複数）

県: （複数）

民: （多数）

他: 海外（多数）

代表的な公共工事実績

発注者名	鹿島建設株式会社（建設会社）、行方建設株式会社（施工会社）
工事名称	（仮称）柏の葉キャンパス技術センター計画建築工事
施工場所	千葉県柏市
対象工事の目的	複雑な形状やS字を描く複雑な多角部分の施工
採用理由	免振擁壁を施工する為のノンセパ型枠の利用と工期短縮
施工後の評価	複雑な形状やS字を描く複雑な多角部分の施工を実現。同時に高い転用性及び歩掛りを実現。工期短縮を実現。

施工手順

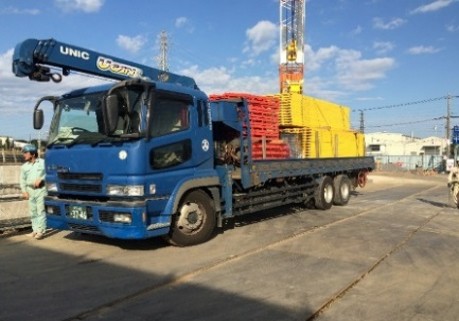

型枠資材（バリオ壁型枠）の搬入

事前に打ち合わせを行い、製作場所・材料、置き場・製作済み型枠の置場の広さや設備を確認した上で、ご要望に沿った荷姿で現場に搬入。（現場で組立いただくほか、弊社ストックヤードから仮組した状態でお届けすることも可能。）
荷降ろし、仮置き

材料置き場は、現場状況に応じた安全で作業しやすい位置を選定。
剥離剤塗布

モップ等を使用しせき板（写真は、PERI合板：PERI Birch）全体に剥離剤を薄く均等に塗布して下さい。塗り過ぎやムラがある場合は仕上がり面に影響が出る事があるので注意が必要。
建込み作業

作業手順、型枠資材（バリオ壁型枠）の計画に基づき、適切な位置に建込みを実施。
型枠資材（バリオ壁型枠）の脱型

型枠資材（バリオ壁型枠）の脱型を行い、転用の準備を行います。ケレン清掃・剝離剤塗布。せき板の表面の清掃の徹底してください。
型枠資材（バリオ壁型枠）の転用

作業手順、型枠資材（バリオ壁型枠）の転用計画に基づき、適切な位置に建込みを実施。
