GRIDFLEX（アルミ製スラブ型枠）
2025/12/19 更新-
GRIDFLEX（アルミ製スラブ型枠）
-
ペリー・ジャパン株式会社 システム型枠・支保工・技術のスペシャリスト
概要

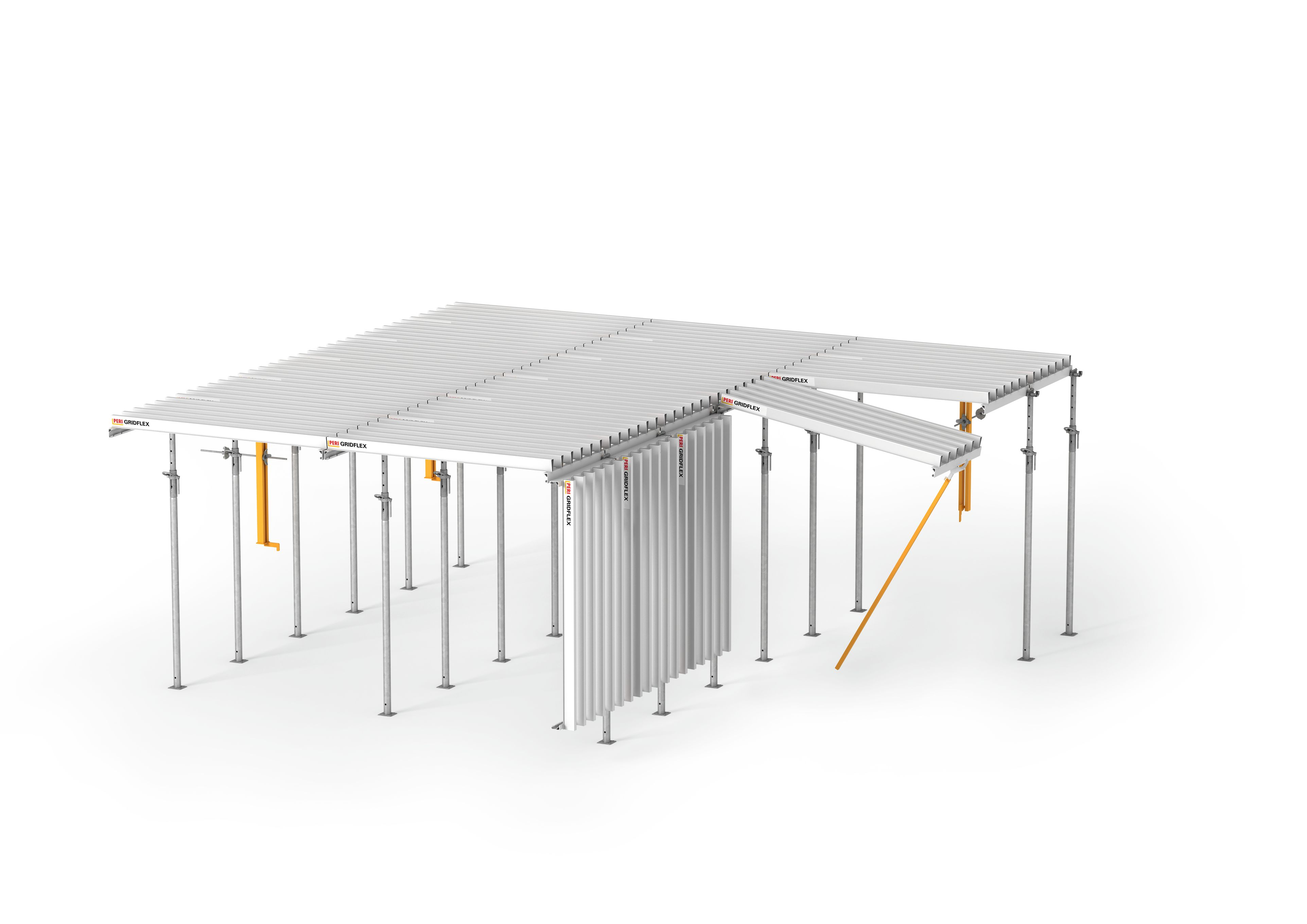

『GRIDFLEX（アルミ製スラブ型枠）』は、自由度の高い、労働生産性の改善と高い安全性を提供するスラブ型枠システムである。メインのパネルはアルミ製で軽量設計されている為、持ち運びが簡単 - 従って、手作業が可能である。また、施工歩掛りのアップを実現できる。根太材（丸パイプ）・大引材（端太角）が一体化されたパネルの為、在来工法で従来必要とされていた根太材や大引材は不要、作業の短縮化が実現できる。
特徴
自由度の高いスラブ型枠システムで、労働生産性の改善と高い安全性を提供
■安全・簡単な組立手順
グリッドフレックスは、安全に組立が可能である。
-下からパネルを安全に引っかけ（シャッタリングエイドを用いて押し上げて配置）
-下からの組立作業が完了後、グリッドフレックスパネルが敷き込まれると固定完了
-安全にアクセスして型枠合板取付作業を実行することが可能
■3つの主要部材
主な組立作業は、わずか3つの主要部材で可能である。
- プロップとプロップヘッド GFH
- 標準パネル GFP
- 型枠合板
「標準パネル GFP 200cm x 100cm」の重量：20.3 kg（平米あたりの重量：10 kg/m²）
■フィラーエリアも柔軟かつシンプル
グリッドフレックスのシステムの特徴として、縦・横両方向での部材の二方向調整が可能である。
各建物サイズに合わせて調整が必要な部分も、調整パネルにより迅速な対応が可能である。
GRIDFLEXのパネルは、種類別に異なる色（白色、赤色、黄色）で製造されている。
- 白色：標準パネル
- 赤色：短手調整用
- 黄色：長手調整用
■型枠合板も自由に選択可能
御客様は、型枠合板を自由に選択可能
型枠合板は、釘で直接グリッドフレックスパネルに固定が可能
■安全・簡単な組立手順
グリッドフレックスは、安全に組立が可能である。
-下からパネルを安全に引っかけ（シャッタリングエイドを用いて押し上げて配置）
-下からの組立作業が完了後、グリッドフレックスパネルが敷き込まれると固定完了
-安全にアクセスして型枠合板取付作業を実行することが可能
■3つの主要部材
主な組立作業は、わずか3つの主要部材で可能である。
- プロップとプロップヘッド GFH
- 標準パネル GFP
- 型枠合板
「標準パネル GFP 200cm x 100cm」の重量：20.3 kg（平米あたりの重量：10 kg/m²）
■フィラーエリアも柔軟かつシンプル
グリッドフレックスのシステムの特徴として、縦・横両方向での部材の二方向調整が可能である。
各建物サイズに合わせて調整が必要な部分も、調整パネルにより迅速な対応が可能である。
GRIDFLEXのパネルは、種類別に異なる色（白色、赤色、黄色）で製造されている。
- 白色：標準パネル
- 赤色：短手調整用
- 黄色：長手調整用
■型枠合板も自由に選択可能
御客様は、型枠合板を自由に選択可能
型枠合板は、釘で直接グリッドフレックスパネルに固定が可能
性能試験
詳細は問い合わせ。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工事例・施工実績
伊江島 有料老人ホーム新築工事
伊江島 有料老人ホーム新築工事
伊江島 有料老人ホーム新築工事
伊江島 有料老人ホーム新築工事
工事採用実績
- 国
- -
- 県
- -
- 民
- （多数）
- 他
- 海外（多数）
代表的な公共工事実績
| 発注者名 | 株式会社鶴田工務店（施工会社） |
|---|---|
| 工事名称 | 伊江島 有料老人ホーム新築工事 |
| 施工場所 | 沖縄県国頭郡伊江村 |
| 採用理由 | 部材数の削減、作業員の削減、より多くの歩掛り。 |
| 施工後の評価 | 部材運賃の軽減・作業員数の軽減・省力化による無駄な経費削減を達成。 |
