PERI InSite Filling Sensor（充填・締固めセンサー）
2025/12/19 更新-
PERI InSite Filling Sensor（充填・締固めセンサー）
-
PERI InSite Filling Sensor（充填・締固めセンサー）
-

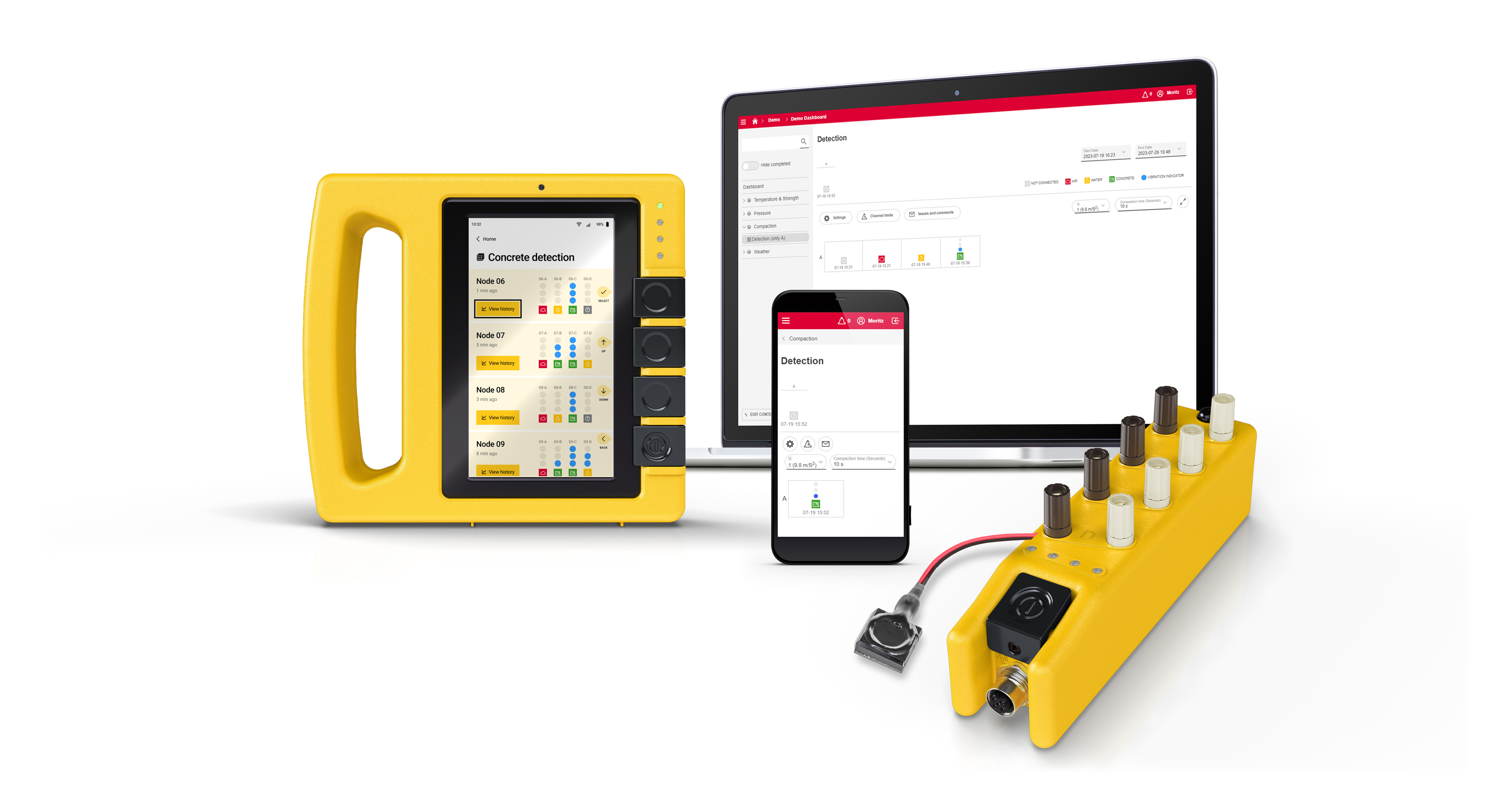

PERI InSite Construction（PERI ISC）+（充填・締固めセンサー）+（クラウドサービス）
-
ペリー・ジャパン株式会社 システム型枠・支保工・技術のスペシャリスト
特徴

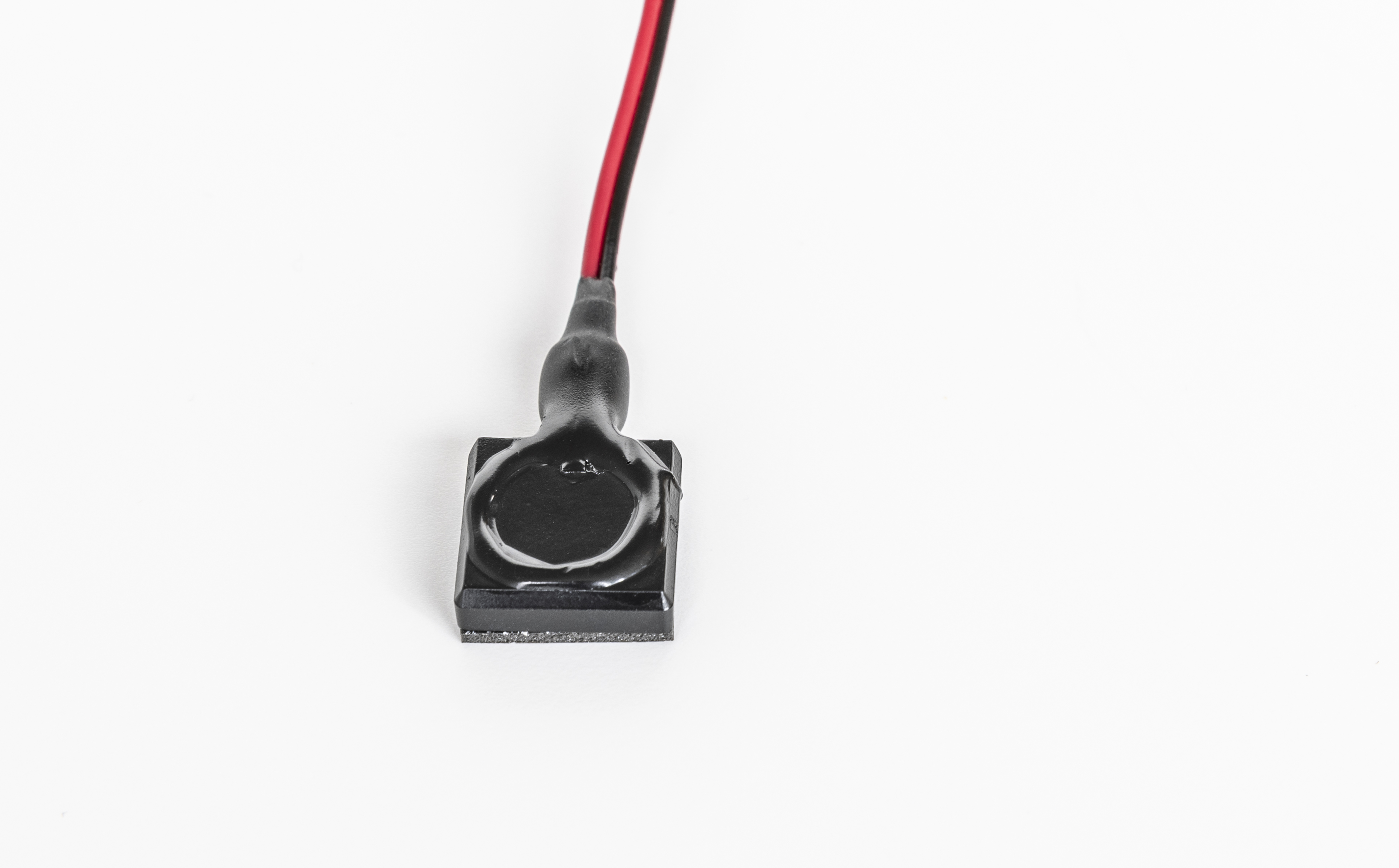

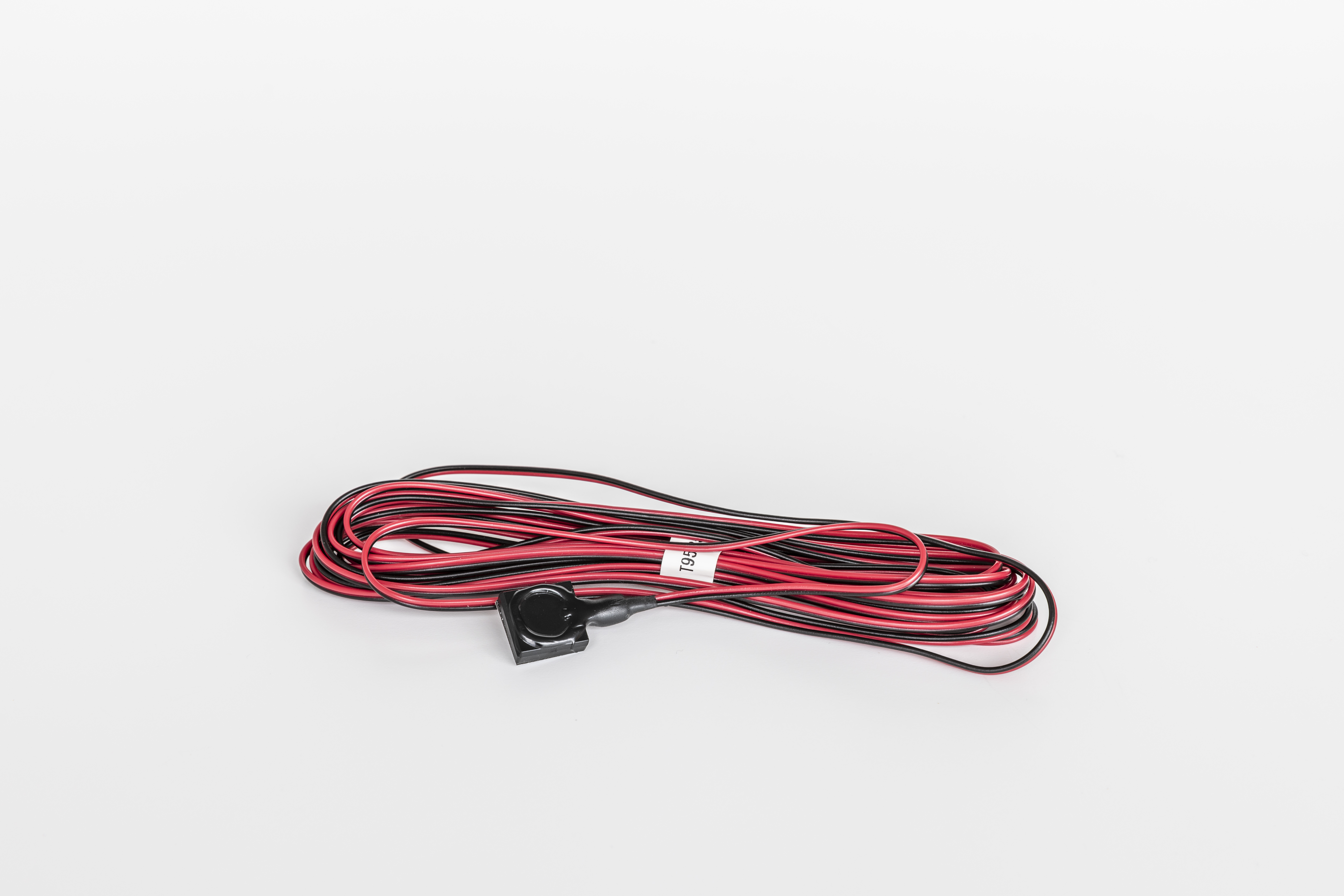

このセンサーにより「空気」、「水分」、「コンクリート」を検知できるので、目に見えない型枠の内部をセンサーを通じて状況を確認することが可能である。また、同時に振動も検知する為、バイブレーターがセンサーの設置されている箇所まで締固めが出来ているかも確認することが可能である。
性能試験
詳細は問い合わせ。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工事例・施工実績
令和5年度 高知港三里地区防波堤（南）工事
令和5年度 高知港三里地区防波堤（南）工事
令和5年度 高知港三里地区防波堤（南）工事
工事採用実績
- 民
- 2
代表的な公共工事実績
| 発注者名 | 東亜建設工業株式会社 |
|---|---|
| 工事名称 | 令和5年度 高知港三里地区防波堤（南）工事 |
| 施工場所 | 高知港三里地区 |
| 対象工事の目的 | ケーソンの鋼製型枠内に充填・締固めセンサーを設置し、コンクリートの充填状況を監視。 |
| 採用理由 | コンクリートの充填状況をリアルタイムでのモニタリング |
施工手順
-

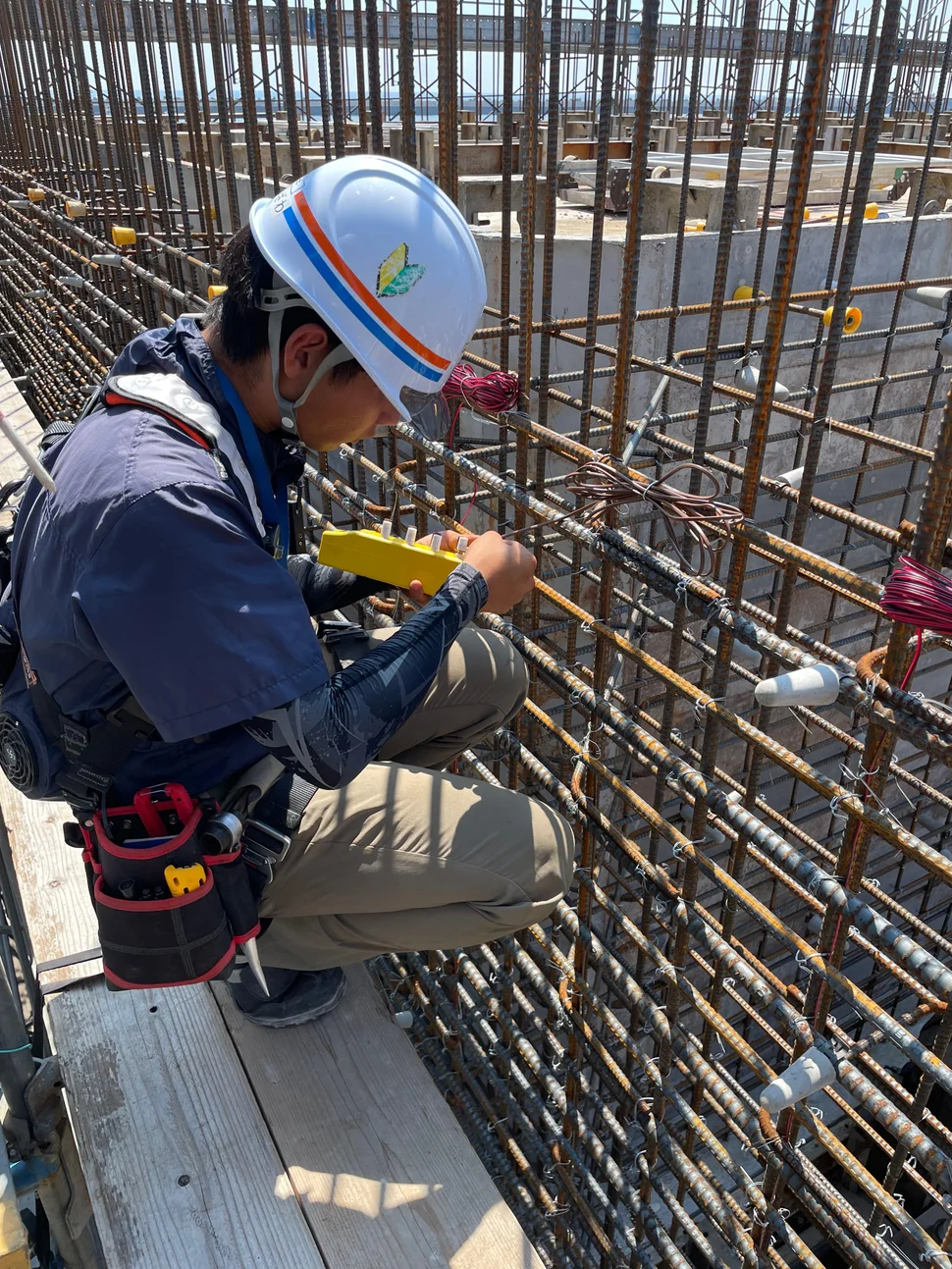

充填・締固めセンサーの取付け
型枠内側や鉄筋部に番線を用いてセンサを固定。Node（子機）はマグネット着脱式なので、型枠付近の鋼製足場の建地部に装着。（落下防止の為、インシュロックなどを用いて固定。）
-

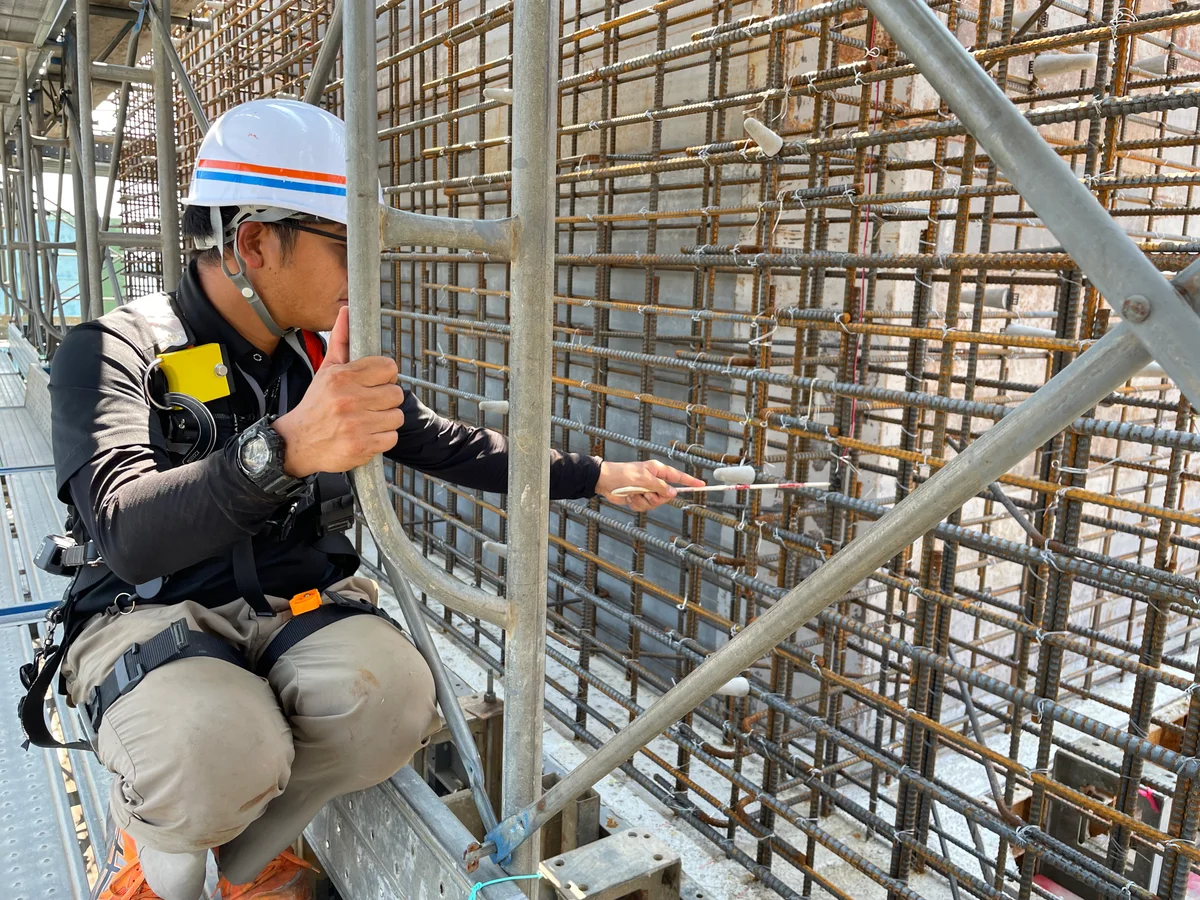

充填・締固めセンサーの取付け・確認
鉄筋に固定する際にセンサ配信部・受信部が揺れない様に固定し、センサ設置個所近辺の確認を実施。
-

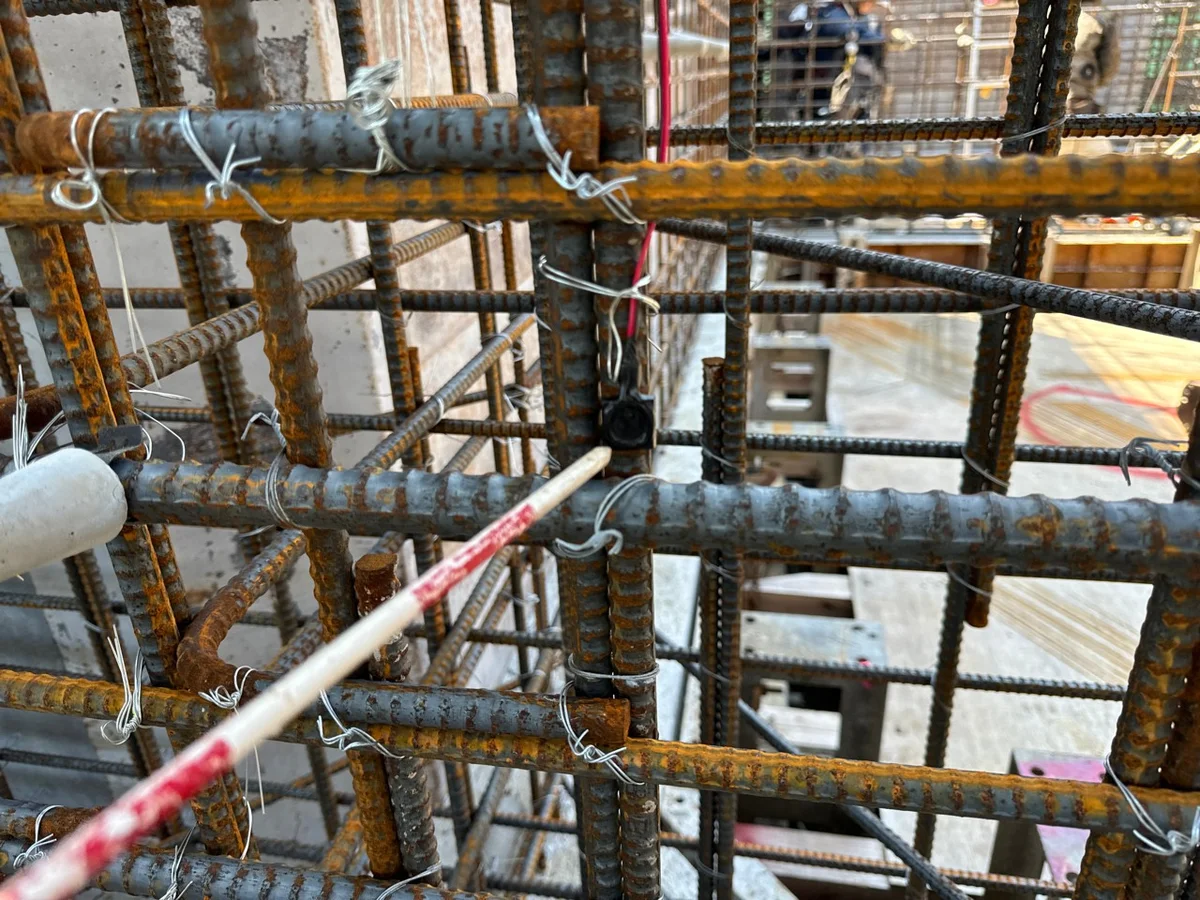

充填・締固めセンサーの取付け・確認
センサ設置個所近辺の状況。
-

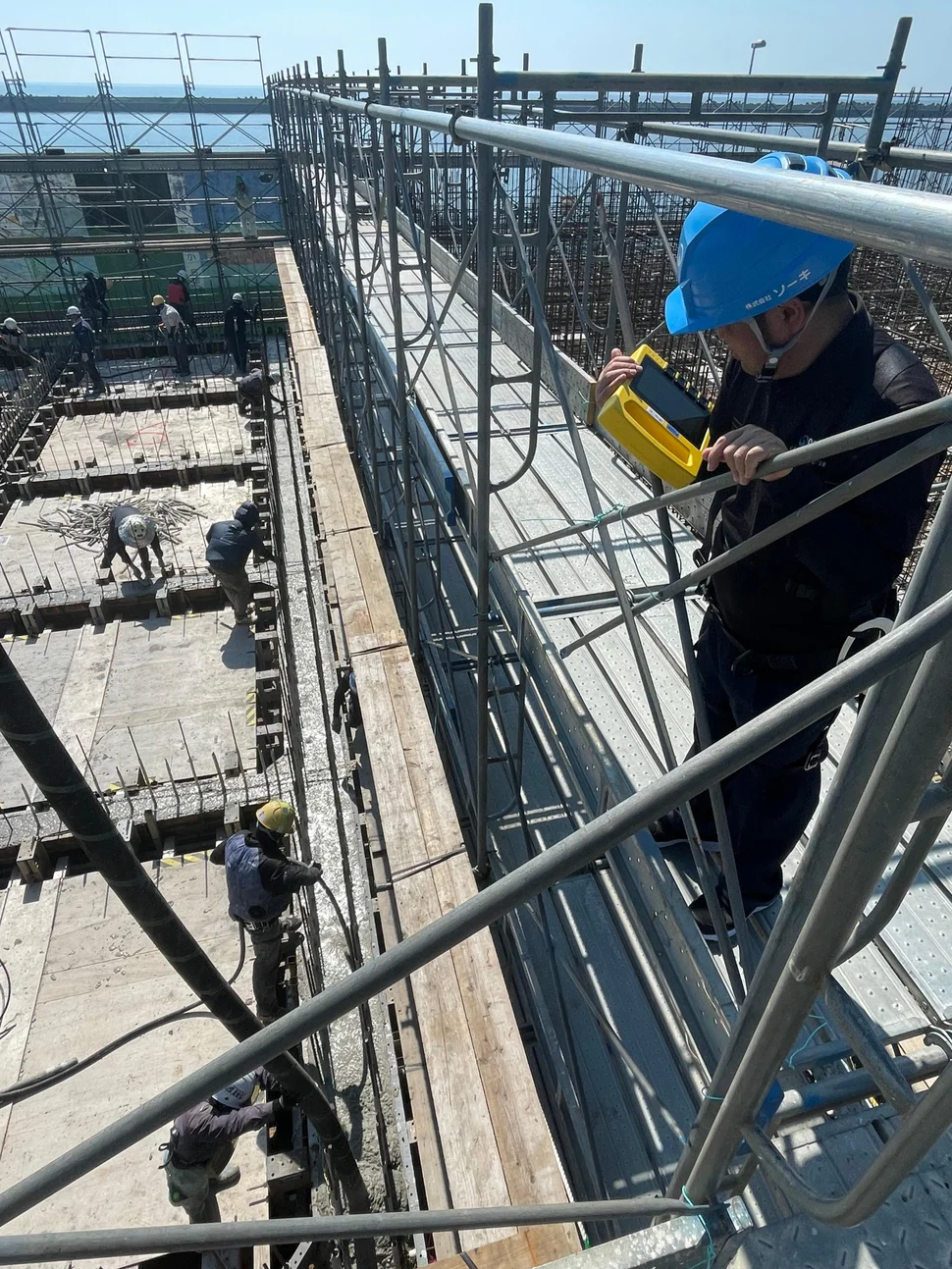

現場での測定
コンクリート打設中は、センサを接続したNode（子機）から離れた場所でも、Hub（親機）上で充填状況をモニタリング。通信強度に依るが、ある程度離れた距離においてもリアルタイムで打設状況を把握。
-

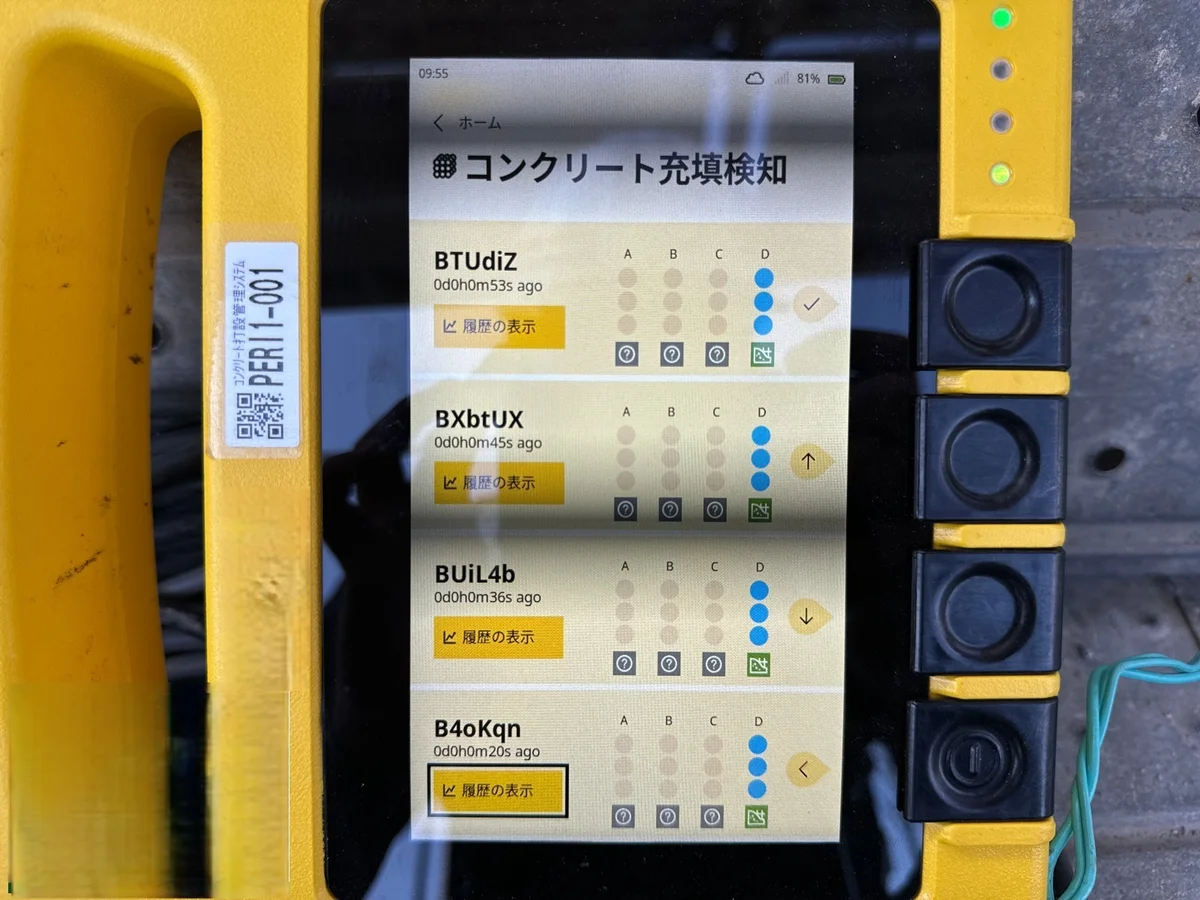

現場での測定
Hub（親機）のモニタの様子。
