スパンザウォール
2026/07/02 更新概要

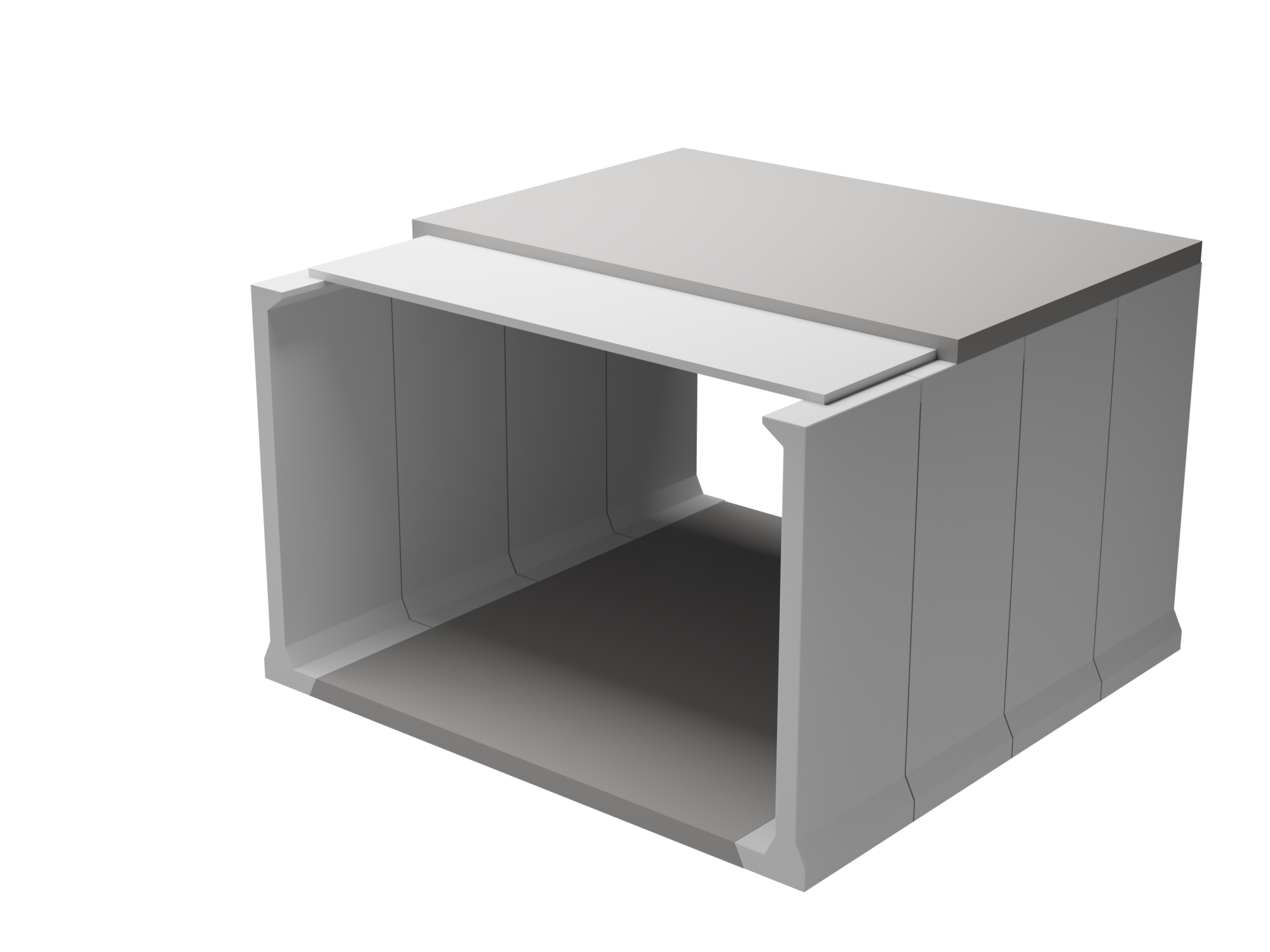

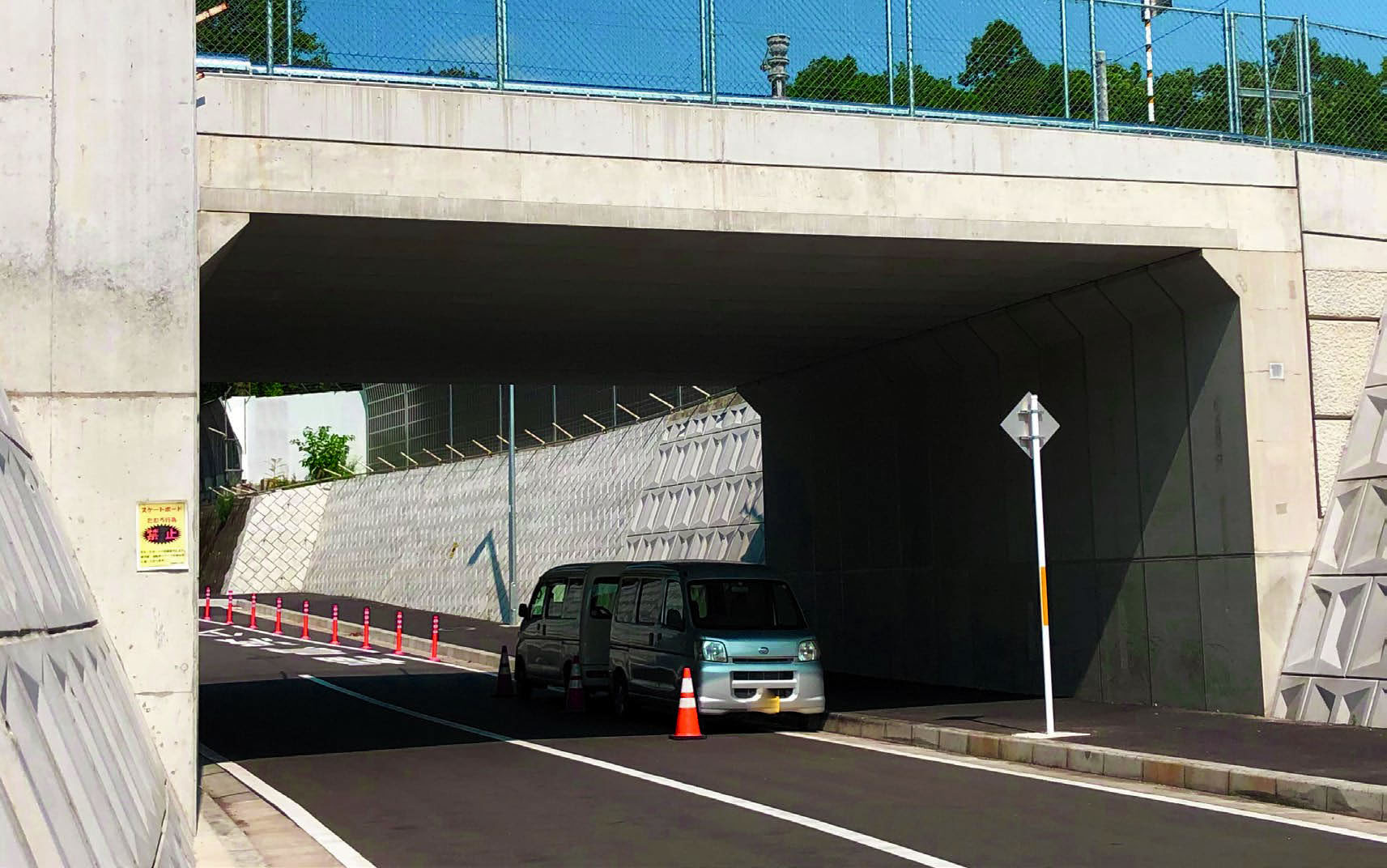

スパンザウォールは、プレキャスト部材と現場打コンクリートを併用したハーフプレキャスト・ボックスカルバートである。これまで困難とされていた超大スパン構造や形状、寸法に対して設計の自由度が高いボックスカルバートを実現した。

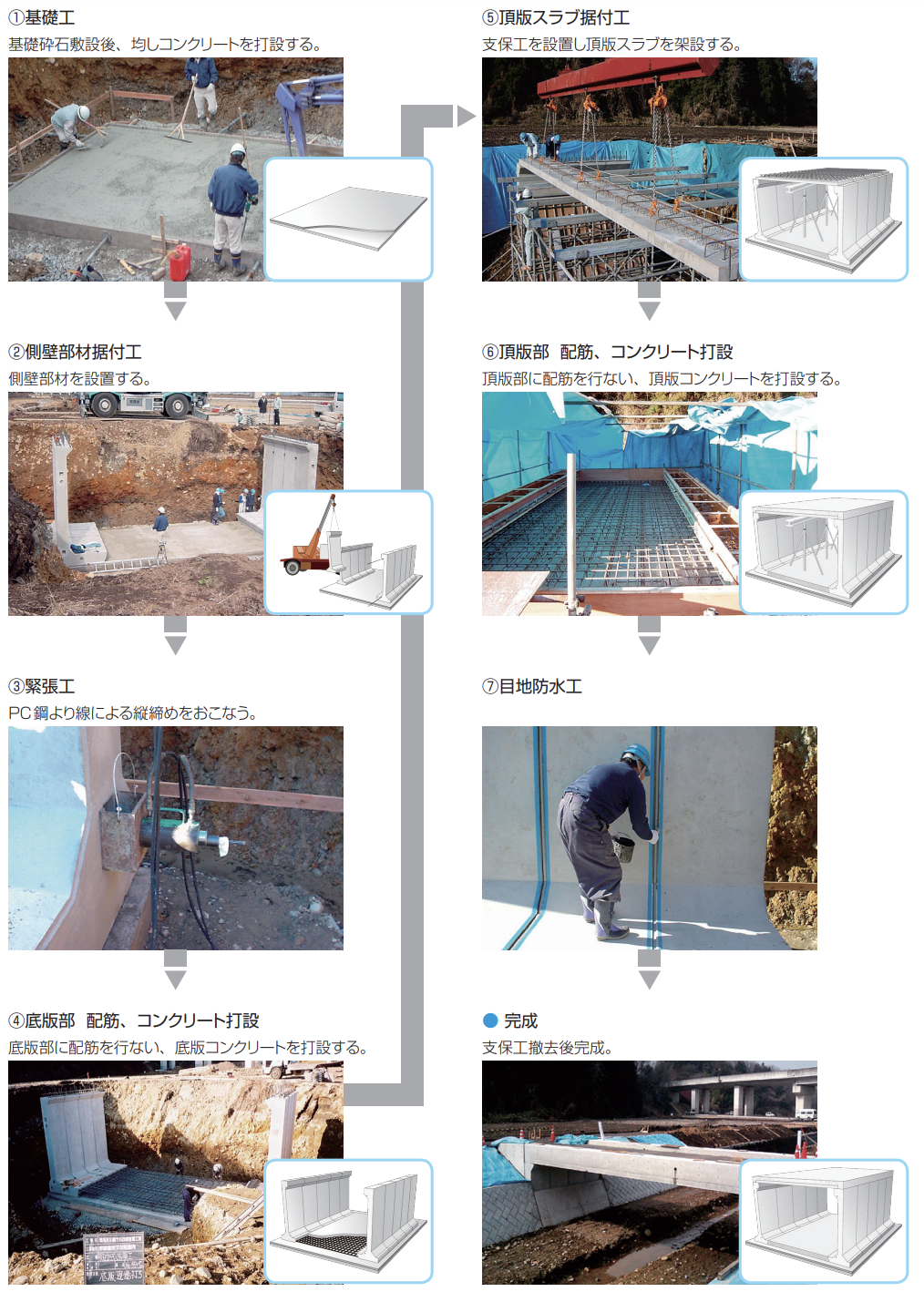

特徴
❶ コスト縮減
プレキャスト部材と現場打コンクリートの併用により、型枠の大幅な省力化や型枠支保工などの削減が可能となり工期の短縮にもつながる。
❷ 一体打ちと同等耐力の底版構造
現場打ちボックスカルバートと同様のRC構造である。側壁底版との接合部はコンクリートのせん断キーと機械式鉄筋継手から成り、一体打ちした底版と同等の耐力を有している。
❸ 一体打ちと同等耐力の頂版構造
立体トラス筋を有するプレキャスト製頂版スラブを型枠として、その上に配筋・現場打ちコンクリートを打設した合成スラブ構造である。側壁との接合部はフック継手とし、一体打ちと同等の耐力を有している。
❹ 超大スパンに対応
底版・頂版の一部に現場打コンクリートを採用しているため、幅方向は14mまで対応可能である。オールプレキャストでは、重過ぎて運搬困難であった頂版もハーフ構造にすることにより、運搬が可能となり、超大スパンを実現可能となった。
❺ 側壁の上下分割施工が可能
側壁の上下分割施工が可能であり、一体で運搬困難なサイズや切梁等の仮設材の干渉を避けるための分割施工に対応している。
❻ 断面の自由度
上記特長4、5により、設計の自由度が高く、オールプレキャストでは困難な大断面ボックスの対応が可能となる。
プレキャスト部材と現場打コンクリートの併用により、型枠の大幅な省力化や型枠支保工などの削減が可能となり工期の短縮にもつながる。
❷ 一体打ちと同等耐力の底版構造
現場打ちボックスカルバートと同様のRC構造である。側壁底版との接合部はコンクリートのせん断キーと機械式鉄筋継手から成り、一体打ちした底版と同等の耐力を有している。
❸ 一体打ちと同等耐力の頂版構造
立体トラス筋を有するプレキャスト製頂版スラブを型枠として、その上に配筋・現場打ちコンクリートを打設した合成スラブ構造である。側壁との接合部はフック継手とし、一体打ちと同等の耐力を有している。
❹ 超大スパンに対応
底版・頂版の一部に現場打コンクリートを採用しているため、幅方向は14mまで対応可能である。オールプレキャストでは、重過ぎて運搬困難であった頂版もハーフ構造にすることにより、運搬が可能となり、超大スパンを実現可能となった。
❺ 側壁の上下分割施工が可能
側壁の上下分割施工が可能であり、一体で運搬困難なサイズや切梁等の仮設材の干渉を避けるための分割施工に対応している。
❻ 断面の自由度
上記特長4、5により、設計の自由度が高く、オールプレキャストでは困難な大断面ボックスの対応が可能となる。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
