斜角門型カルバート
2026/07/02 更新NETIS登録番号：CB-050060-V（旧登録）
概要

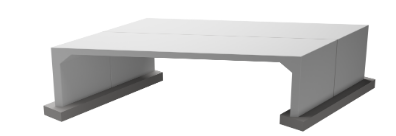

斜角門形カルバートは、道路と道路、道路と水路の交差角が直角以外で斜角に交差する場合など、現場毎の自由な角度で対応可能な製品である。
製品の設計は『道路土工 カルバート指針』『道路橋示方書』に準じて行う。
特徴
❶ 斜角度が自由に設定可能
道路と交差する水路の交差角を90度～ 60度まで自由に設定可能なため道路設計時には用地設定など設計の自由度が広がる。
❷ 多種多様な形門形、U形、L形を組み合わせて、斜角門形カルバート、 斜角ボックスカルバート、拡幅水路、拡幅暗渠（ラッパ状ボッ クス）などの対応が可能である。
❸ 優れた施工性

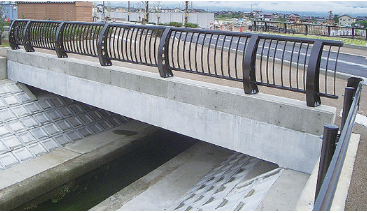

横断部を門形にした場合、既設水路を撤去することなく施工が可能なため既設水路内での支保工や水換え工が不要である。
❹ 幅広い適用分野
道路工事、河川工事をはじめ道路横断構造物の暗渠化や（一 社）農業農村整備情報総合センターの農業農村整備民間技術情 報データベース（NNTD）に登録されており農業農村整備事業にも活用されている。
道路と交差する水路の交差角を90度～ 60度まで自由に設定可能なため道路設計時には用地設定など設計の自由度が広がる。
❷ 多種多様な形門形、U形、L形を組み合わせて、斜角門形カルバート、 斜角ボックスカルバート、拡幅水路、拡幅暗渠（ラッパ状ボッ クス）などの対応が可能である。
❸ 優れた施工性
横断部を門形にした場合、既設水路を撤去することなく施工が可能なため既設水路内での支保工や水換え工が不要である。
❹ 幅広い適用分野
道路工事、河川工事をはじめ道路横断構造物の暗渠化や（一 社）農業農村整備情報総合センターの農業農村整備民間技術情 報データベース（NNTD）に登録されており農業農村整備事業にも活用されている。
公的評価番号等
NETIS CB-050060-V（旧登録）
NNTD 登録No.0227
NNTD 登録No.0227
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
