スタンド型雨水貯留槽
2026/07/02 更新概要
スタンド型雨水貯留槽は、「プレキャスト式雨水地下貯留施設技術マニュアル」に準拠した製品である。中大規模の貯留施設で、H4500～7000程度の内空高が大きい場合に最適となる。また、プレキャスト底版には、現場打ちとの打継部に段差を設けて止水性を向上させている。
特徴
❶ 上部空間の有効活用
公園、校庭、運動場、駐車場などの地下に設置することで、限られた土地での上部空間の有効活用が可能である。
❷ 耐震設計
上部は普通乗用車、普通貨物車程度の通行が可能である。また、施設の重要度に応じて、L1地震動、L2地震動による耐震設計の選定が可能である。
❸ 内空高が大きい場合に有効

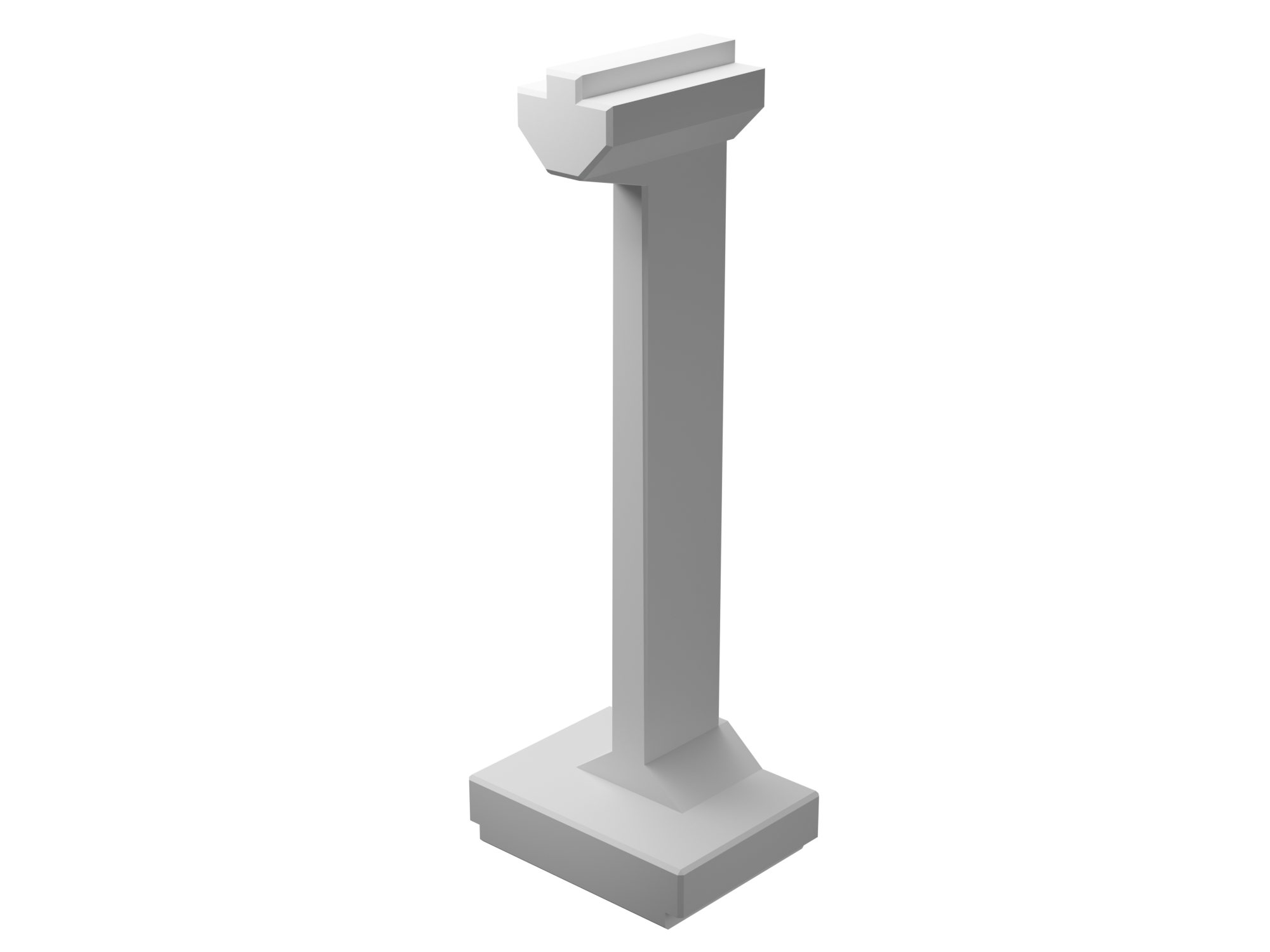

運搬などの重量制限があるプレキャストでは、壁構造も兼ねたスタンド型ブロックにより最大限の内空高を確保できる。
❹ プレキャストによる工期短縮

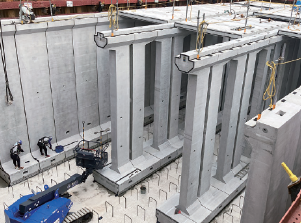

スタンド型ブロック、頂版スラブのプレキャスト部材と、底版の支間中央部、端壁部を現場打ちコンクリートとした構造で、工期短縮が可能である。
❺ 技術マニュアルに掲載
(公財)日本下水道新技術機構から発行された技術マニュアルにスタンド型施設として掲載されている。
❻ オリジナルの打継部仕様
底版の打継部に水みちを生じにくくさせるため、段差部を設置して、止水性を向上している。
公園、校庭、運動場、駐車場などの地下に設置することで、限られた土地での上部空間の有効活用が可能である。
❷ 耐震設計
上部は普通乗用車、普通貨物車程度の通行が可能である。また、施設の重要度に応じて、L1地震動、L2地震動による耐震設計の選定が可能である。
❸ 内空高が大きい場合に有効
運搬などの重量制限があるプレキャストでは、壁構造も兼ねたスタンド型ブロックにより最大限の内空高を確保できる。
❹ プレキャストによる工期短縮
スタンド型ブロック、頂版スラブのプレキャスト部材と、底版の支間中央部、端壁部を現場打ちコンクリートとした構造で、工期短縮が可能である。
❺ 技術マニュアルに掲載
(公財)日本下水道新技術機構から発行された技術マニュアルにスタンド型施設として掲載されている。
❻ オリジナルの打継部仕様
底版の打継部に水みちを生じにくくさせるため、段差部を設置して、止水性を向上している。
公的評価番号等
公益財団法人日本下水道新技術機構「プレキャスト式雨水地下貯留施設技術マニュアル」準拠
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
