ミツバ・ドレン
2025/11/28 更新-

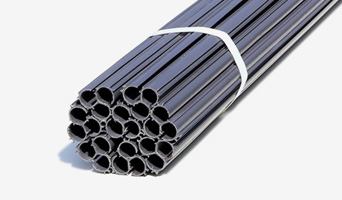

ミツバ・ドレン
-
ミツバ・ドレン埋設状況（グラウンド）
-

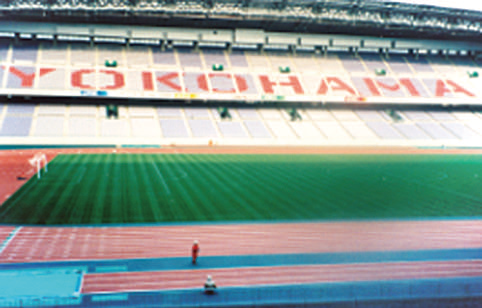

日産スタジアム
-

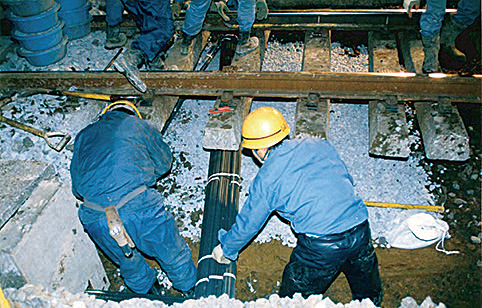

列車加重での耐圧性
NETIS登録番号：KK-120072-A（旧登録）
特徴
1．蜂の巣のような形状
断面はハニカム（蜂の巣）形状。円形小排水路の集合体。
2．高い集水性
連続したスリット状の集水口が全周に多数ある。集水口の総面積は、他のどの管よりも大きく、集水効率に大変優れている。
3．高い排水性
内面が平滑であり通水性が良好。
竹束のように方向性があるため、水がスムーズに流れる。
4．容易な施工性
従来の丸パイプ同様の取り扱いのため施工が容易である。
5．耐目詰まり
水の流入がスムーズであり、集水口の目詰まりがない。
また多数の水路があるため、目詰まりをしにくい。
6．耐圧性
小円形管の集合構造であるため耐圧に優れている。また、たわみ特性が発揮される構造のため、高盛土でも使用可能。
断面はハニカム（蜂の巣）形状。円形小排水路の集合体。
2．高い集水性
連続したスリット状の集水口が全周に多数ある。集水口の総面積は、他のどの管よりも大きく、集水効率に大変優れている。
3．高い排水性
内面が平滑であり通水性が良好。
竹束のように方向性があるため、水がスムーズに流れる。
4．容易な施工性
従来の丸パイプ同様の取り扱いのため施工が容易である。
5．耐目詰まり
水の流入がスムーズであり、集水口の目詰まりがない。
また多数の水路があるため、目詰まりをしにくい。
6．耐圧性
小円形管の集合構造であるため耐圧に優れている。また、たわみ特性が発揮される構造のため、高盛土でも使用可能。
公的評価番号等
2025年度グッドデザイン賞
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工事例・施工実績
代表的な公共工事実績
| 工事名称 | 東京駅丸の内広場整備他工事 |
|---|---|
| 施工場所 | 東京都千代田区 |
| 対象工事の目的 | 東京駅丸の内駅舎の目の前に、歩行者の憩いの場となる駅前広場を整備する工事。 |
| 施工年度 | 2017年度 |
| 採用理由 | 丸の内中央広場にある芝生エリアの暗渠排水管として、ミツバ・ドレンが採用された。暗渠排水管に求められる機能として、集・排水性能、耐久性能、耐圧性能が挙げられるが、ミツバ・ドレンはいずれの性能も高く、施工性についても管自体の上下・左右がなく接続も容易である。 |
| 施工後の評価 | 2017年に丸の内中央広場の全面供用が開始されてから、芝生エリアも維持されており、ミツバ・ドレンの暗渠排水管としての機能が発揮されていると考えられる。 |
主な工事実績
| 発注者名 | 施工年度 | 工事名称 | 用途 |
|---|---|---|---|
| 福島県 | 2019年度 | 県営あづま球場改修工事 | 地下水の集・排水性、耐久性の向上 |
| 福岡県 | 2019年度 | 災害関連緊急治山事業朝倉市黒川 | 山地の環境保全、災害復旧 |
| 東京都 | 2018年度 | 夢の島公園アーチェリー場施設整備工事 | 地下水の集・排水性、耐久性の向上 |
| 東京都 | 2018年度 | 海の森クロスカントリーコース整備工事 | 地下水の集・排水性、耐久性の向上 |
| 山梨県 | 2014年度 | 赤沢治山工事 | 山地の環境保全 |
| 横浜市 | 2010年度 | 横浜スタジアム | 地下水の集・排水性、耐久性の向上 |
| 横浜市 | 1997年度 | 横浜国際競技場（現日産スタジアム） | 地下水の集・排水性、耐久性の向上 |
| 千葉県 | 1989年度 | 東金浄水場天日乾燥床改良工事 | 汚泥の含水率低下促進 |
