斜面安定工「マクロネットHR」
2026/06/22 更新-
斜面安定工 マクロネットHR
-
100kN 以上の締め付け効果を実現
-
景観や環境に配慮した施工が可能
-
シンプルな部材構成でコスト縮減・工期短縮
NETIS登録番号：KT-190072-A
概要

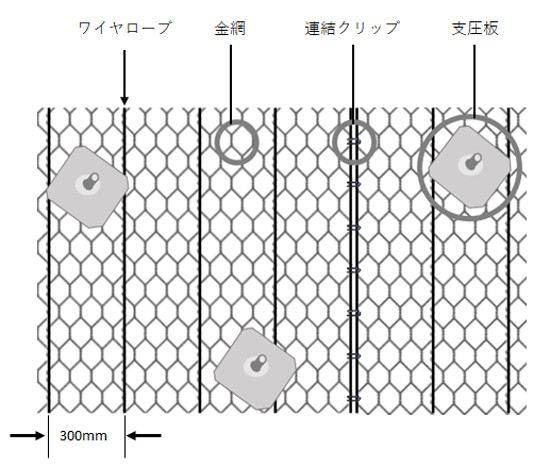

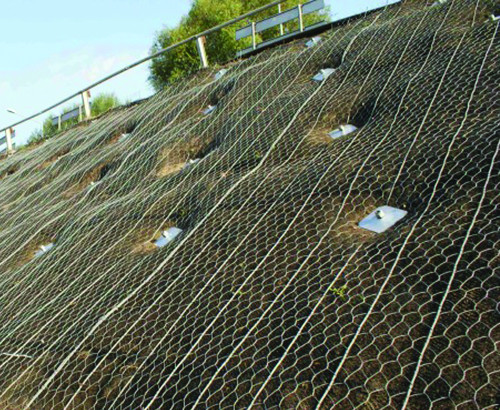

マクロネットHRは、高強度ネット・補強材・支圧板を組み合わせた斜面安定工である。PVCコーティングを施した耐候性に優れる二重撚線亀甲金網にワイヤロープを編み込むことで、高い強度と耐久性を実現している。対象斜面を高強度ネットで覆い、補強材と支圧板で固定することで100kN以上の締め付け効果を発揮し、表層3.0m程度までの斜面崩壊や小規模な不安定岩塊の抜け落ちを防止する。樹木を残した設置が可能で、景観・環境に配慮できるほか、シンプルな部材構成によりコスト縮減・工期短縮にも寄与する工法である。
従来技術
吹付枠工
公的評価番号等
NETIS KT-190072-A
新規性
のり面工を吹付枠工から、高強度ネットに変更した。高強度ネットは、連結クリップで容易に横方向の連結が可能であり、亜鉛アルミ合金メッキ+PVCコーティングの二重防食仕様である。
期待される効果
・高強度ネットを支圧板で固定することにより、100kN以上の締め付け効果を実現し、表層3.0m程度までの斜面崩壊や小規模な不安定岩塊の抜け落ちを防ぐ。
・シンプル構造で部材組み立てが容易となり、コスト縮減および工期短縮を実現する。
・吹付プラント設置が不要で、大型機械の搬入が困難な山腹や狭隘な民家裏などでも施工が可能となり、施工性が向上する。
・吹付作業が不要となり、粉塵が抑制され環境負荷が軽減される。また、部分的に切断することで樹木を残して設置することができ、景観や環境に配慮した施工が可能である。
・シンプル構造で部材組み立てが容易となり、コスト縮減および工期短縮を実現する。
・吹付プラント設置が不要で、大型機械の搬入が困難な山腹や狭隘な民家裏などでも施工が可能となり、施工性が向上する。
・吹付作業が不要となり、粉塵が抑制され環境負荷が軽減される。また、部分的に切断することで樹木を残して設置することができ、景観や環境に配慮した施工が可能である。
適用条件
①自然条件
大雨、強風、積雪時の施工は適さない。
②現場条件
標準作業ヤード（設置面積900㎡の場合）は、材料仮置きスペース3m×7m=21㎡、空気圧縮機設置スペース3m×1.5m=4.5㎡、クレーン設置スペース5.5m×9m=49.5㎡、合計75㎡。
③技術提供可能地域
技術提供可能地域については制限なし。
④関係法令等
特になし。
大雨、強風、積雪時の施工は適さない。
②現場条件
標準作業ヤード（設置面積900㎡の場合）は、材料仮置きスペース3m×7m=21㎡、空気圧縮機設置スペース3m×1.5m=4.5㎡、クレーン設置スペース5.5m×9m=49.5㎡、合計75㎡。
③技術提供可能地域
技術提供可能地域については制限なし。
④関係法令等
特になし。
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 同程度
- 周辺環境
- 向上
施工事例・施工実績
工事採用実績
- 国
- 1
- 公
- 16
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
