パルテム・フローリング工法
2026/04/08 更新-

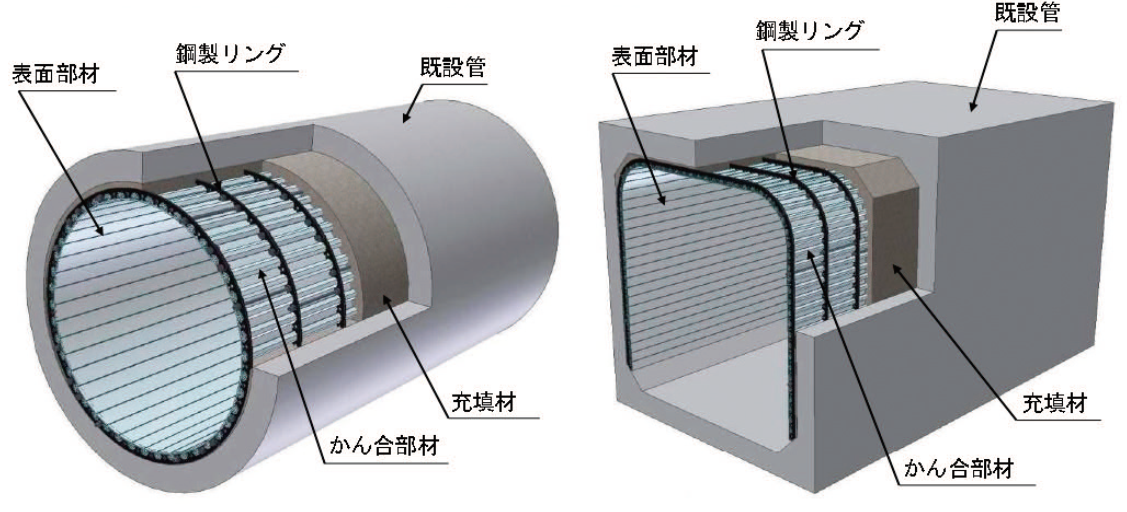

更生管の構造
概要
パルテム・フローリング工法は、既設管きょ内で組み立てた鋼製リングに高密度ポリエチレン製のかん合部材と表面部材を組み付けて更生管を構築し、更生管と既設管の隙間に充填材を注入して既設管きょを更生する工法である。特別な製管装置を用いることなく人力で施工できる。
建設技術審査証明取得工法である。
公的評価番号等
建設技術審査証明第2117号
期待される効果
（1） 鋼製のリングを使用しているため、既設管の流下性能を満足させながら、破壊や腐食によって減肉した鉄筋コンクリート管を新管と同等以上の強度に復元できる。
（2） 既設管の埋設条件や損傷状態にあわせて、更生管の強度を変えることができる。
（3） 円形、馬蹄形、矩形、門形などのあらゆる断面形状の管きょに施工できる。
（4） 連続した屈曲管の施工ができる。
（5） 管の頂部、側部のみを補強し、管底高さを上げない門形施工ができる。
（6） 更生管の管底の勾配調整が可能である。
（7） 施工に特殊な機械設備や技能を必要としない。
（8） 施工の中断が可能で、緊急時に作業者が短時間で管きょ内から退避できる。
（9） マンホールの形状や寸法に制限されることなく施工が可能である。
（10） 下水を通水しながら施工することができる。
（2） 既設管の埋設条件や損傷状態にあわせて、更生管の強度を変えることができる。
（3） 円形、馬蹄形、矩形、門形などのあらゆる断面形状の管きょに施工できる。
（4） 連続した屈曲管の施工ができる。
（5） 管の頂部、側部のみを補強し、管底高さを上げない門形施工ができる。
（6） 更生管の管底の勾配調整が可能である。
（7） 施工に特殊な機械設備や技能を必要としない。
（8） 施工の中断が可能で、緊急時に作業者が短時間で管きょ内から退避できる。
（9） マンホールの形状や寸法に制限されることなく施工が可能である。
（10） 下水を通水しながら施工することができる。
施工事例・施工実績
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
-

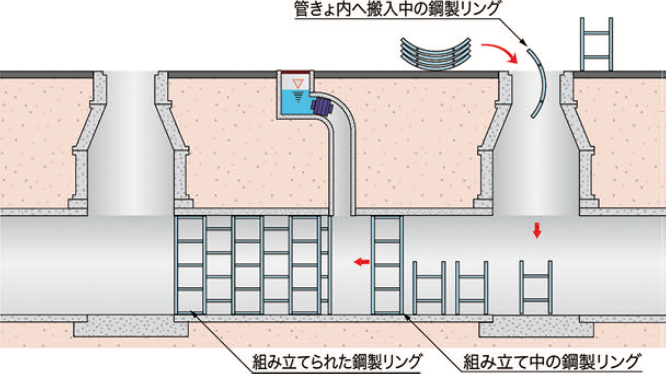

１．鋼製リング組立工程
分割された鋼製リングをマンホールから運び入れ、ボルト結合により鋼製リングを組み立てる。
-

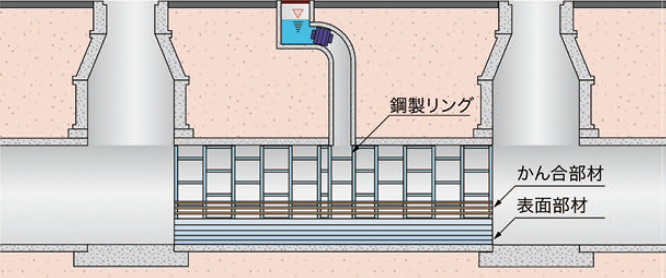

２．かん合部材、表面部材組付工程
かん合部材、表面部材をマンホールから運び入れ鋼製リングに組み付ける。
-

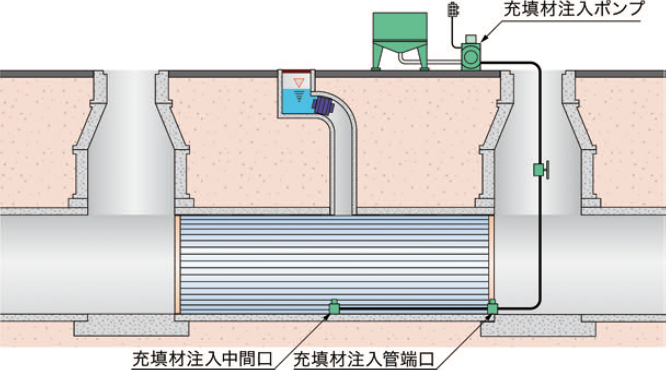

３．充填工程
既設管きょと表面部材との間に高流動・高強度な充填剤を注入する。
