くさびナット
2026/03/27 更新-

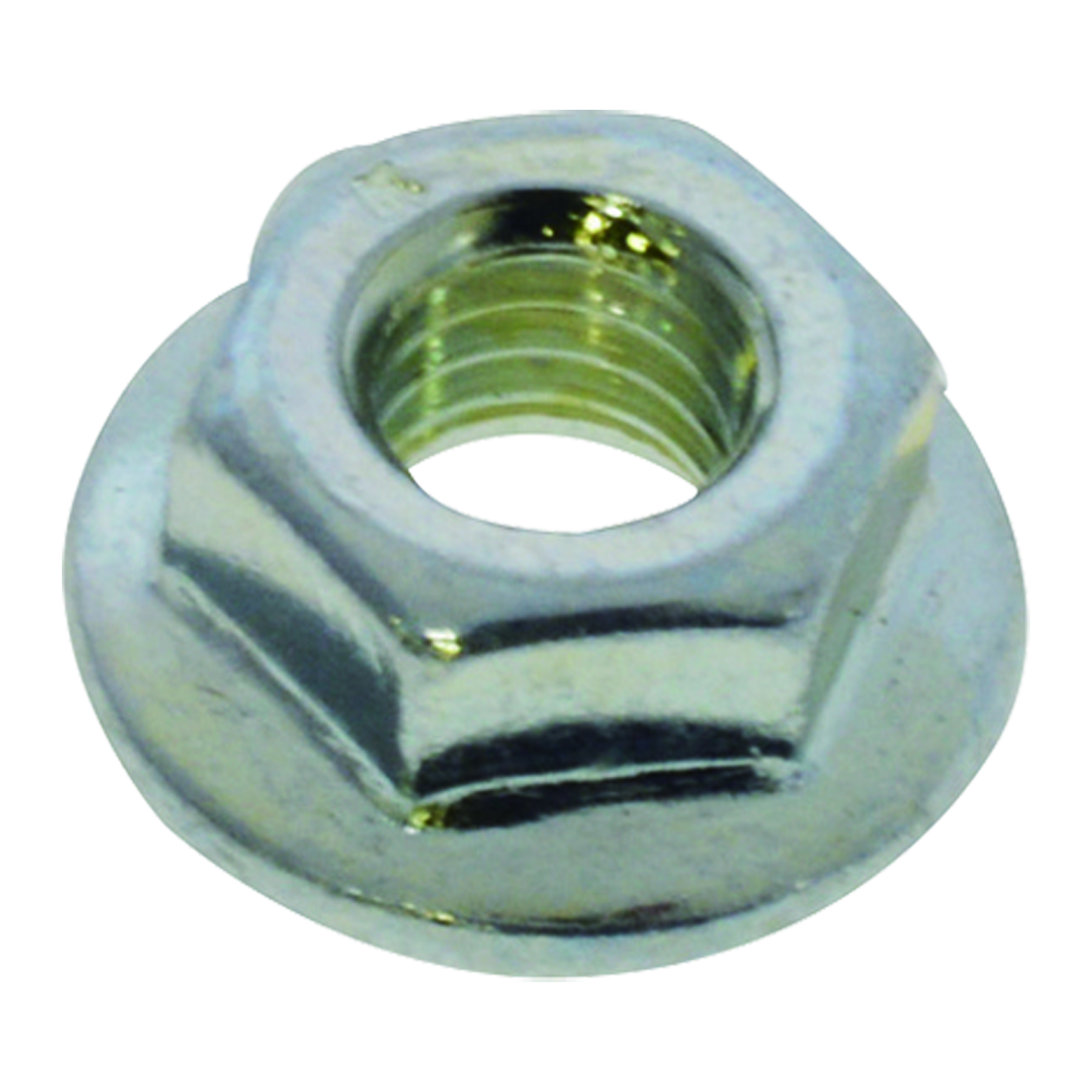

くさびナット 三価クロメートメッキ
-

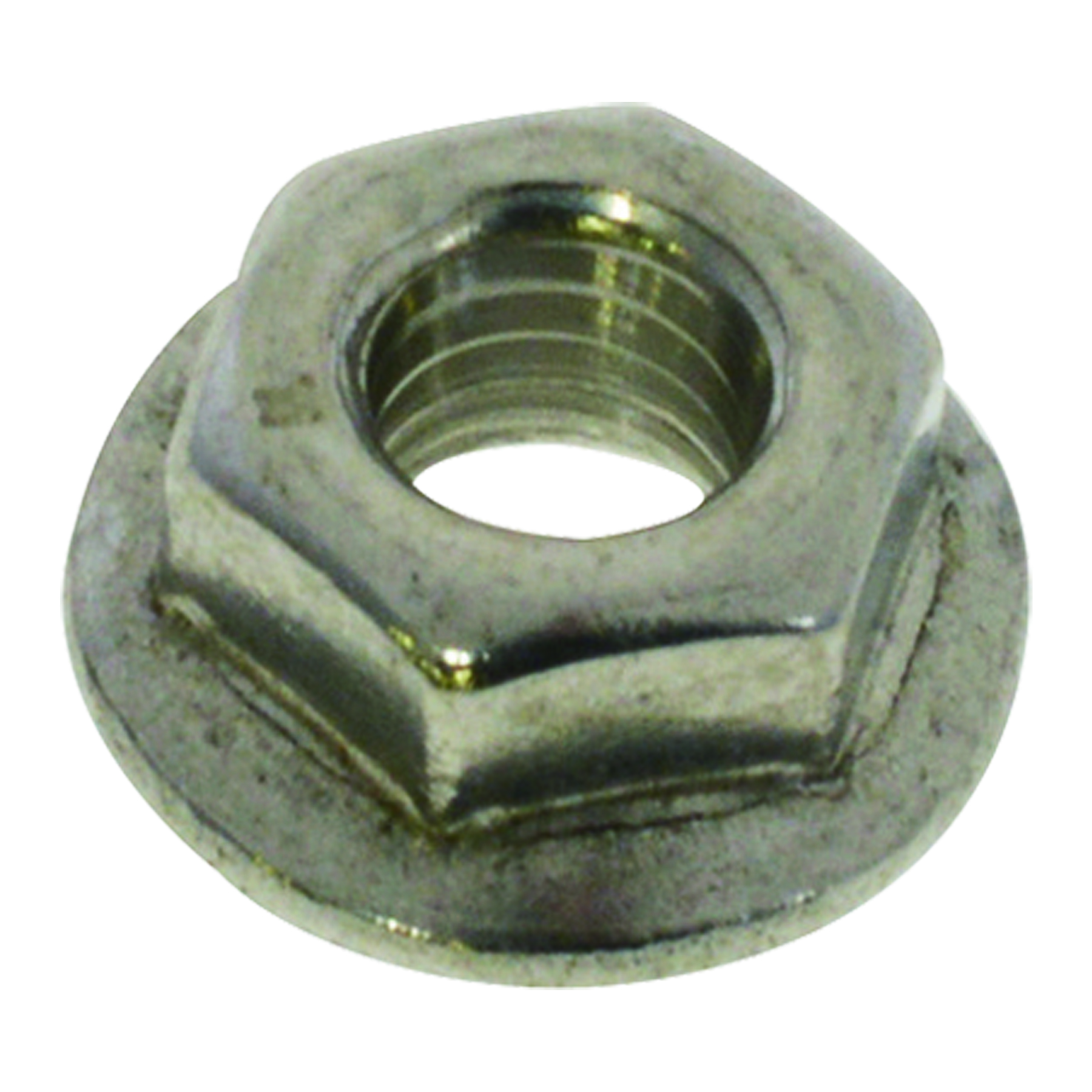

ステンレス くさびナット
-

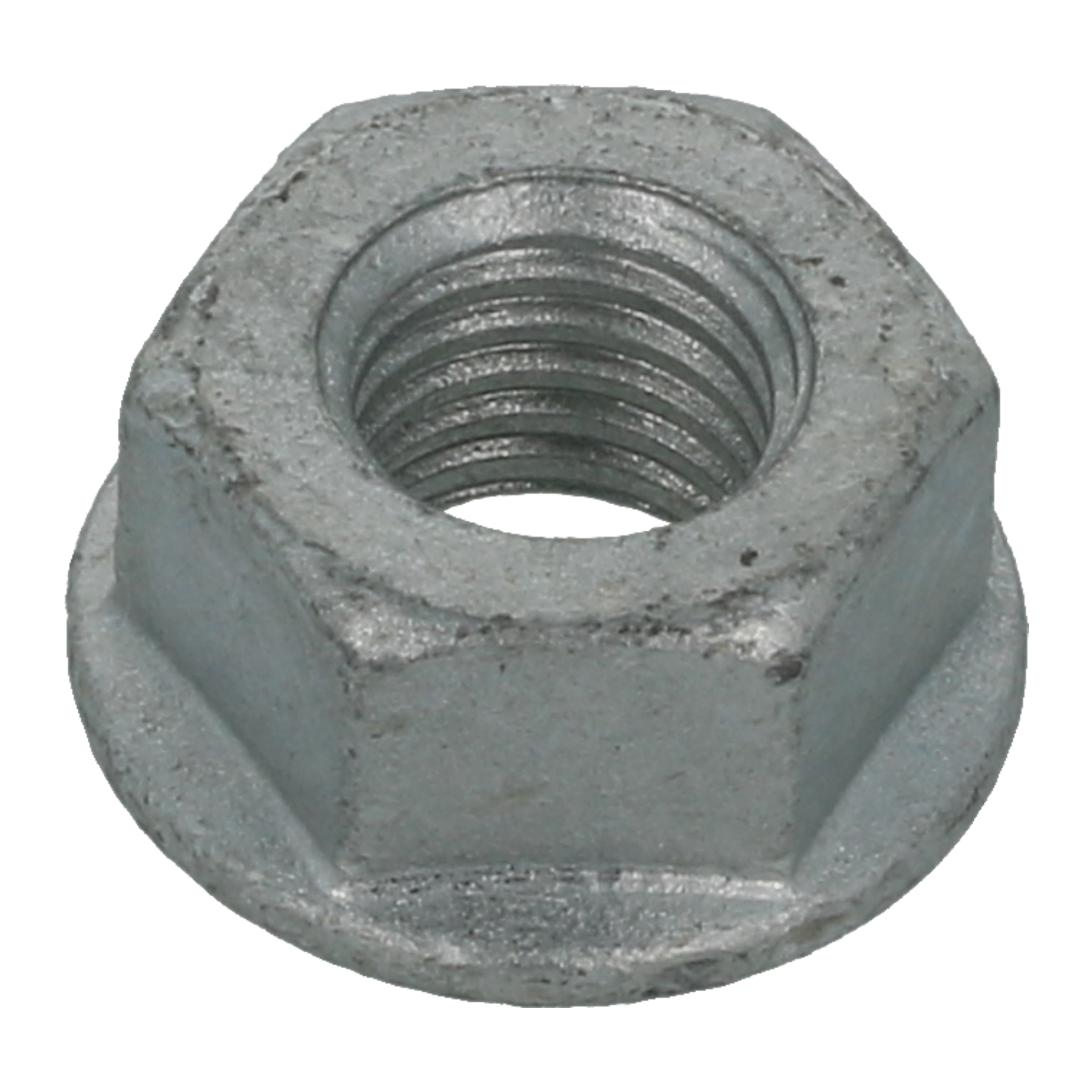

くさびナット 溶融亜鉛メッキ
NETIS登録番号：CB-170024-VE
概要
くさびナットは、ねじ山の谷底が非対称な『くさび形状』で設計している。その為、ねじを締め付けた際にねじの先端がくさび面を乗り上げる形となり、強力な緩み止めの効果を発揮する。通常のボルトナットの締結では、第1ねじ山のフランク面で応力が集中するのに対して、くさびナットはすべてのねじ山で応力が均一に発生し、くさびナット全体で拘束することにより強力な緩み止め効果を維持する。
NAS3350振動試験において、1分間に約1760サイクル、最長17分間で30,000サイクルの振動試験後、戻しトルクで80％以上を確認。
ユンカー試験では残留軸力60％以上 。
従来技術
ダブルナット
新規性
JIS規格のメートルねじは60度の三角形のねじ山であり、くさびナットは ねじ山底部に傾斜角度を設けたナットである。
期待される効果
・「ダブルナット」は2つの部品を締め込み、羽交い絞めする必要があったのが、1つの部品を締め込むだけで締め付け完了。
・一般的なゆるみ止めナットは、最初から工具で締め込まなければならず、作業性を悪くしていたが、一般的な六角ナットと同様に締め込めるので、作業性を損なう事なく、ゆるみ止め効果が得られる。
・製造方法は一般的な六角ナットと同様な為、リーズナブルな価格が提供可能。
・一般的なゆるみ止めナットは、最初から工具で締め込まなければならず、作業性を悪くしていたが、一般的な六角ナットと同様に締め込めるので、作業性を損なう事なく、ゆるみ止め効果が得られる。
・製造方法は一般的な六角ナットと同様な為、リーズナブルな価格が提供可能。
適用条件
特になし
施工事例・施工実績
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
