落石防護補強土壁「ジオロックウォール」
2026/06/22 更新-
落石防護補強土壁 ジオロックウォール
-
土構造物特有の柔構造性により、極めて優れた衝撃吸収性能を発揮
-
施工コストは従来工法の50～65％
-

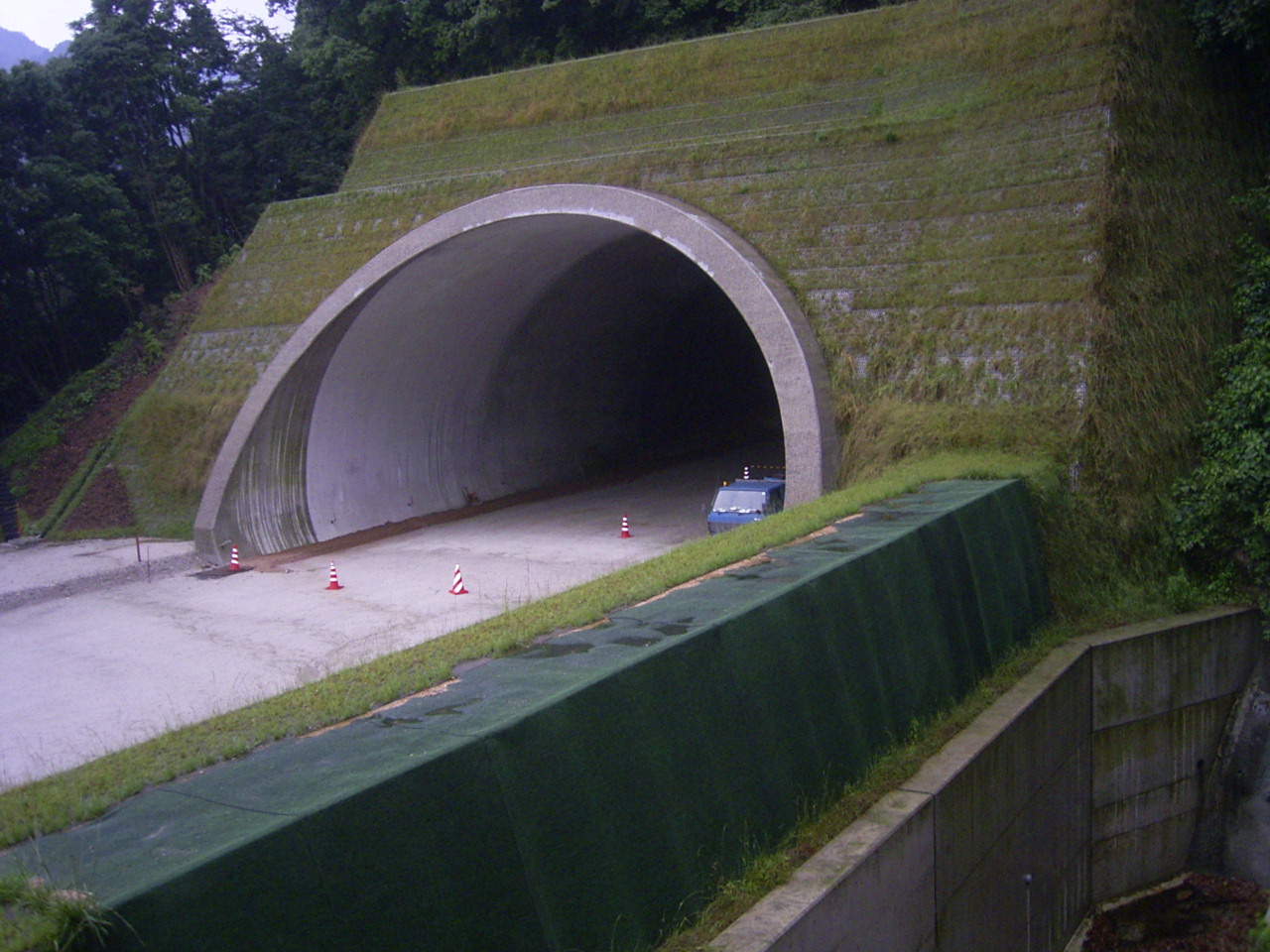

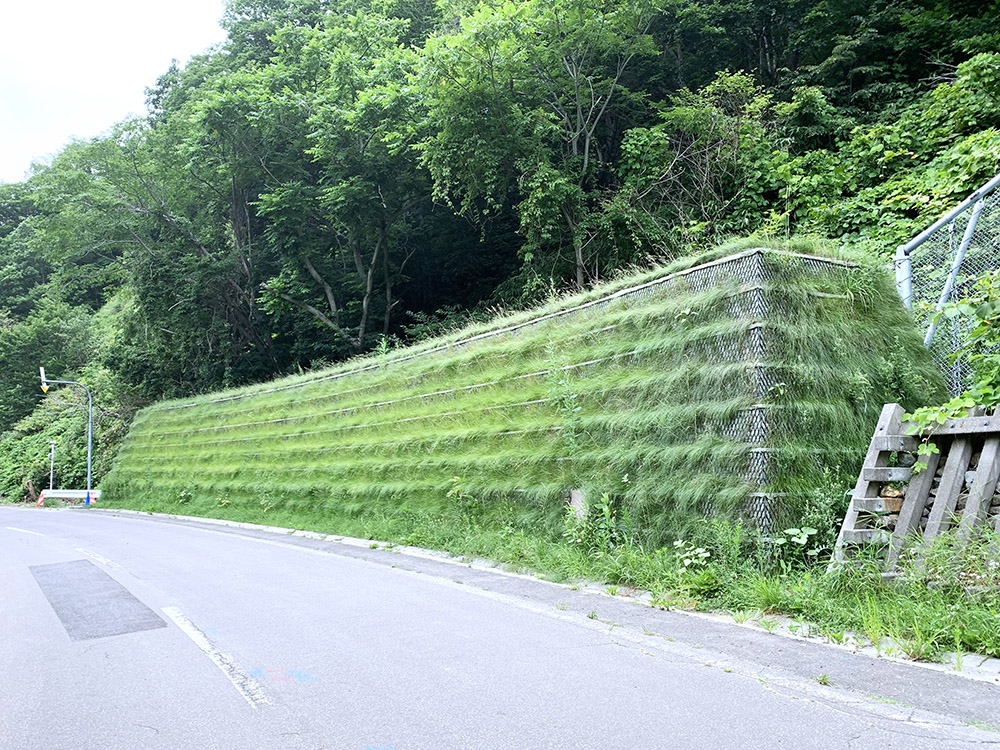

植生による壁面の緑化で、周辺の景観に調和
-

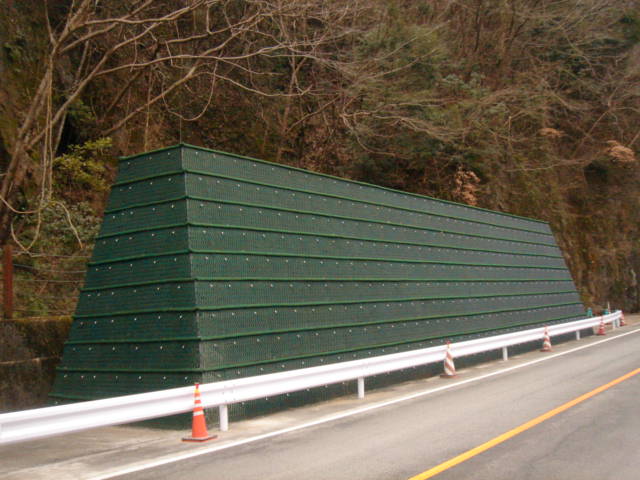

植生できない・させたくない現場では、疑似緑化による対応が可能
NETIS登録番号：HR-990009-V
概要

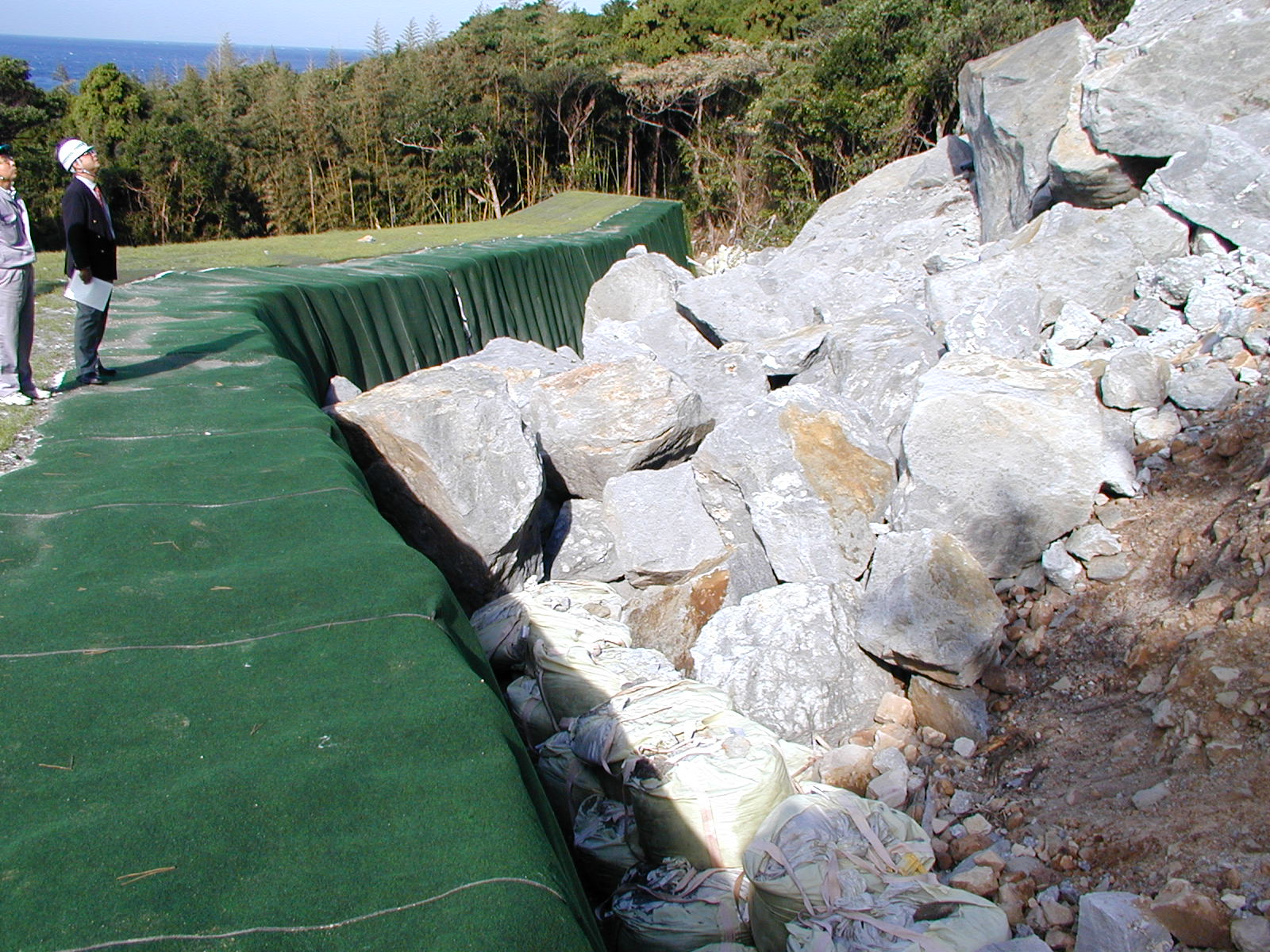

ジオロックウォールは、主に道路際や民家裏で落石やがけ崩れ・崩壊土砂を受け止める補強土壁である。主要材料は土とジオシンセティックスである。受撃体、伝達体、抵抗体の3種類の構造の組み合わせにより、落石エネルギーに応じた3つのタイプがあり、土構造物特有の柔構造性によって小規模から大規模（最大5500kJ）まで幅広い落石エネルギーに対応が可能である。被災時は部分補修による復旧が可能であり、維持管理性にも優れる。様々な地形・地盤で設置が可能であることに加えて、植生による壁面の緑化や疑似緑化が可能で、環境・景観への配慮に優れている。
従来技術
高エネルギー吸収柵、重力式擁壁
公的評価番号等
NETIS HR-990009-V（旧登録）
新規性
コンクリート式擁壁を、特殊繊維で補強した土の擁壁に変更した、施工期間の短縮やコストの縮減が可能である。
期待される効果
・土構造物特有の柔構造性により効率良く衝撃を吸収し、大規模な衝撃エネルギーにも対応する。また、災害による損傷には、部分的な部材の交換で補修が可能で維持管理性に優れる。
・I 型（～500kJ）・II 型（～1500kJ）・III 型（～5500kJ）の3つのタイプをラインアップしている。

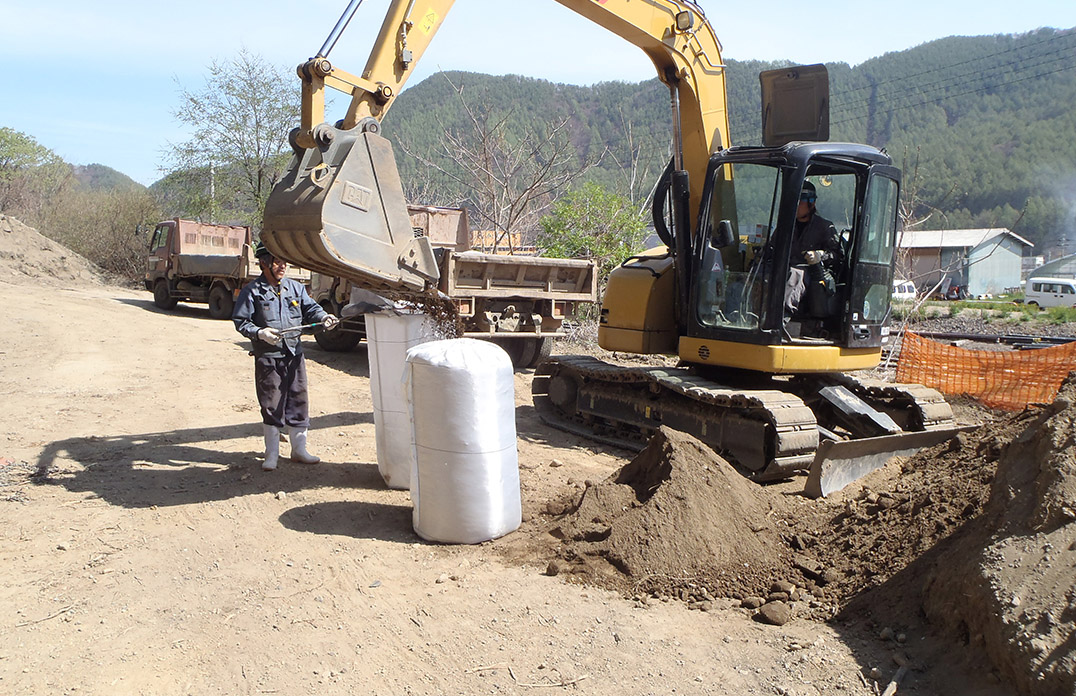

・主材料が土であり、現地発生土や建設残土を材料として利用が可能なため、施工コストは従来工法の50～65％である。
・土構造物のため、設置スペースが限られた現場や縦断勾配のある現場など、様々な地形で設置が可能である。また、支持地盤に衝撃力を伝えず、ほとんどの場合、地盤改良などの処理が不要となる。
・植生による壁面の緑化や疑似緑化などにより、現場のニーズに合わせた景観への配慮が可能である。
・I 型（～500kJ）・II 型（～1500kJ）・III 型（～5500kJ）の3つのタイプをラインアップしている。
・主材料が土であり、現地発生土や建設残土を材料として利用が可能なため、施工コストは従来工法の50～65％である。
・土構造物のため、設置スペースが限られた現場や縦断勾配のある現場など、様々な地形で設置が可能である。また、支持地盤に衝撃力を伝えず、ほとんどの場合、地盤改良などの処理が不要となる。
・植生による壁面の緑化や疑似緑化などにより、現場のニーズに合わせた景観への配慮が可能である。
適用条件
①自然条件
落石、雪崩、土砂崩れなどの斜面災害に適用。
②現場条件
・設置スペースは防護対象物からジオロックウォール構築のスペースが必要。
・スペースが不足する場合は、盛土などで嵩上げして対応が可能。
③技術提供可能地域
技術提供地域については制限なし。
④関係法令等
特になし。
落石、雪崩、土砂崩れなどの斜面災害に適用。
②現場条件
・設置スペースは防護対象物からジオロックウォール構築のスペースが必要。
・スペースが不足する場合は、盛土などで嵩上げして対応が可能。
③技術提供可能地域
技術提供地域については制限なし。
④関係法令等
特になし。
施工事例・施工実績
工事採用実績
- 国
- 81
- 公
- 466
- 民
- 19
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
