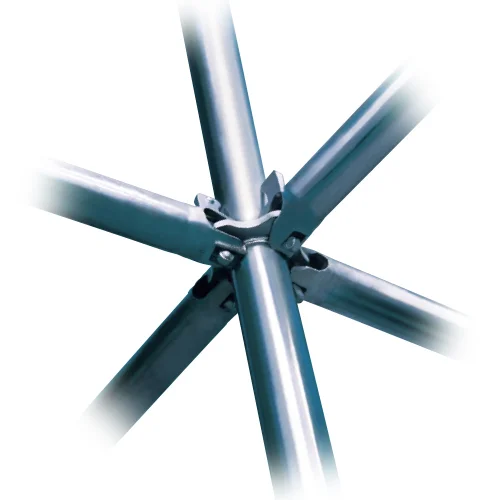

くさび緊結式支保工「アルバトロス、アルバトロスAK、Style-A」
2026/06/19 更新-
-
手すり先行工法によるくさび緊結式支保工
-

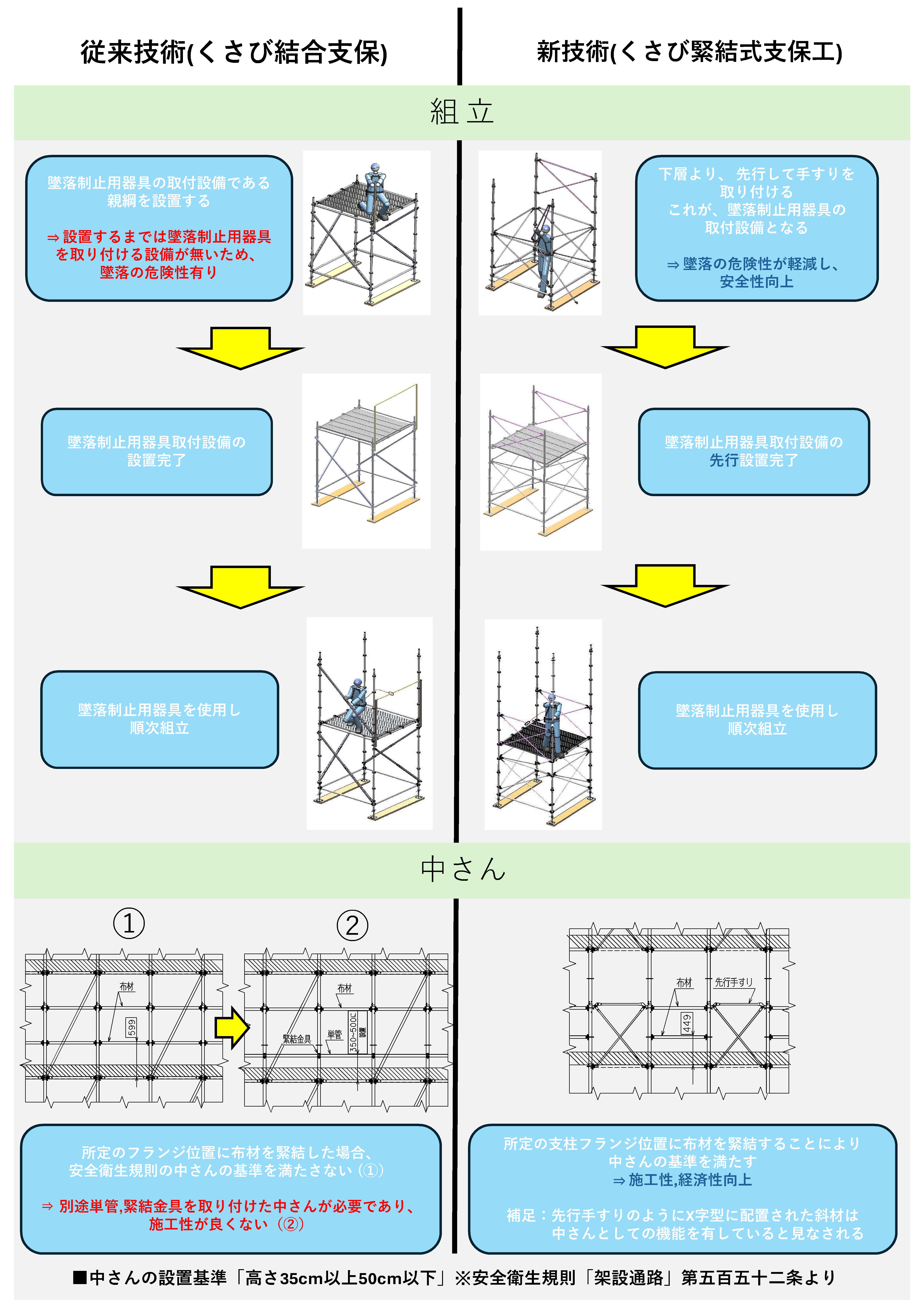

従来技術と新技術の比較
NETIS登録番号：SK-260001-A
概要
本技術は建設現場に用いるくさび緊結式支保工である。 従来のくさび結合支保と比べ、支保工組立時に墜落制止用器具の取付け設備および手すり・中さんが先行構築されるため安全性が向上し、更に構成部材点数の削減により施工性の向上が期待できる。
従来技術
くさび結合支保
新規性

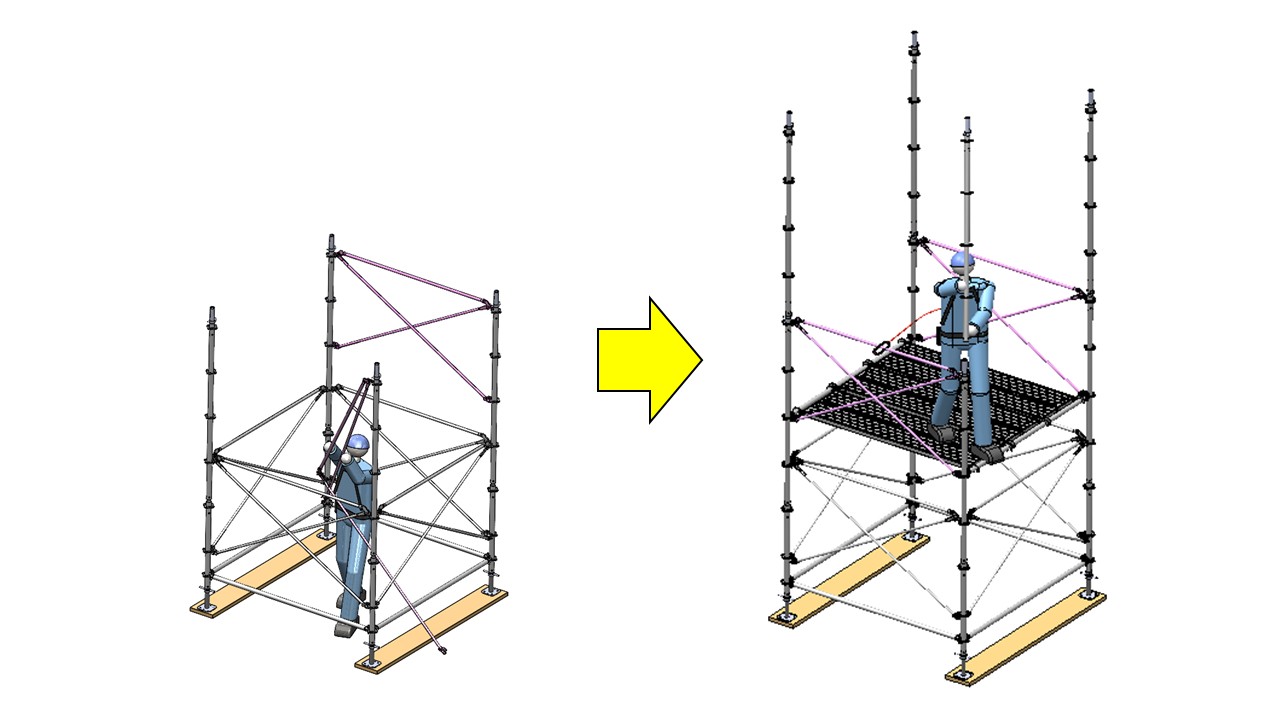

・支保工を組み立てる際、従来技術では墜落制止用器具の取り付け設備がない状態の最上層に上がり、その後に親綱を設置することで墜落制止用器具の取り付け設備を確保する。それに対し新技術では最上層に上らず下層から手すりを先行して設置し、その手すりを墜落制止用器具の取り付け設備とする手法とした。
・従来技術では安全衛生規則における中さん高さの基準を満たすため一部単管,緊結金具が別途必要となる。それに対し新技術では所定の箇所に布材をくさび緊結する、もしくは先行した手すりを設置することで中さん基準を満たす手法とした。
・従来技術では安全衛生規則における中さん高さの基準を満たすため一部単管,緊結金具が別途必要となる。それに対し新技術では所定の箇所に布材をくさび緊結する、もしくは先行した手すりを設置することで中さん基準を満たす手法とした。
期待される効果
・先行した手すりにより、墜落制止用器具の取り付け設備が既にある状態で最上層に上ることが可能。墜落制止用器具を使用した状態で支保工組立作業が可能なため、安全性が向上する。
・別途単管,緊結金具が不要。これにより、部材数が削減し、支保工組立作業時の施工性、および経済性が向上する。
・別途単管,緊結金具が不要。これにより、部材数が削減し、支保工組立作業時の施工性、および経済性が向上する。
適用条件
①自然条件
強風,大雨,大雪等の条件下での施工は不可。
②現場条件
基本的に制限無し。
③技術提供可能地域
技術提供地域については制限無し。
④関連法令等
労働安全衛生規則「型枠支保工」第二百三十七～二百四十七条
労働安全衛生規則「架設通路」第五百五十二条
強風,大雨,大雪等の条件下での施工は不可。
②現場条件
基本的に制限無し。
③技術提供可能地域
技術提供地域については制限無し。
④関連法令等
労働安全衛生規則「型枠支保工」第二百三十七～二百四十七条
労働安全衛生規則「架設通路」第五百五十二条
