カメラアイ
2026/07/06 更新-

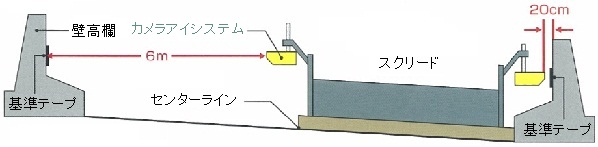

カメラアイ概要図
-

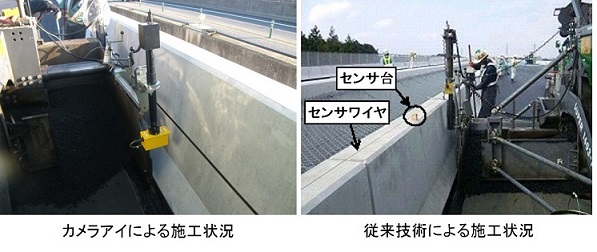

施工状況
NETIS登録番号：KT-170099-A
概要
橋梁床版上のアスファルト舗装において、ビデオカメラで捉えた映像を解析してアスファルトフィニッシャの舗装高さを自動制御する技術。
従来技術
センサワイヤによる舗装高さ制御技術。
新規性
・基準線をセンサワイヤから黒色粘着テープに変えた。
・基準線設置位置を、高欄天端及び床版から高欄壁面に変えた。
・基準線検出方法を基準線接触検知からカメラ撮影による画像検知に変えた。
・基準線設置位置を、高欄天端及び床版から高欄壁面に変えた。
・基準線検出方法を基準線接触検知からカメラ撮影による画像検知に変えた。
期待される効果
・基準線を黒色粘着テープに変えたことにより、設置用治具の製作と基準線緊張設置作業に要する時間が短縮できるため、工程の短縮が図れます。
・基準線を黒色粘着テープに変えたことにより、設置用治具の製作と基準線緊張設置作業に要する人件費が削減できるため、経済性の向上が図れます。
・基準線設置位置を床版上から高欄壁面へ変えたことにより、基準線が作業の支障にならないため、施工性の向上が図れます。
・基準線検知方法を接触式から画像検知に変えたことにより、検知可能距離が拡大し供用車線を介して基準線を検出することが可能となるため、施工性の向上が図れます。
・基準線を黒色粘着テープに変えたことにより、従来基準線であるセンサワイヤの"たわみ"が解消し舗装の平たん性が向上するため、品質の向上が図れます。
・基準線を黒色粘着テープに変えたことにより、基準線設置時の張力が不要となりセンサワイヤ切断の危険がなくなるため、安全性の向上が図れます。
・基準線設置位置を高欄天端から高欄壁面へ変えたことにより、物が落下して第三者へ危害を与える可能性が低減されるため、周辺環境への影響の向上が図れます。
・基準線を黒色粘着テープに変えたことにより、設置用治具の製作と基準線緊張設置作業に要する人件費が削減できるため、経済性の向上が図れます。
・基準線設置位置を床版上から高欄壁面へ変えたことにより、基準線が作業の支障にならないため、施工性の向上が図れます。
・基準線検知方法を接触式から画像検知に変えたことにより、検知可能距離が拡大し供用車線を介して基準線を検出することが可能となるため、施工性の向上が図れます。
・基準線を黒色粘着テープに変えたことにより、従来基準線であるセンサワイヤの"たわみ"が解消し舗装の平たん性が向上するため、品質の向上が図れます。
・基準線を黒色粘着テープに変えたことにより、基準線設置時の張力が不要となりセンサワイヤ切断の危険がなくなるため、安全性の向上が図れます。
・基準線設置位置を高欄天端から高欄壁面へ変えたことにより、物が落下して第三者へ危害を与える可能性が低減されるため、周辺環境への影響の向上が図れます。
適用条件
① 自然条件
・雨天時、降雪時は作業を行わない。
② 現場条件
・高欄壁面に黒色粘着テープを設置する幅10mmのスペースを確保すること。
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
特に無し。
・雨天時、降雪時は作業を行わない。
② 現場条件
・高欄壁面に黒色粘着テープを設置する幅10mmのスペースを確保すること。
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
特に無し。
活用効果
- 経済性
- 向上（42.66％）
- 品質
- 向上
- 施工性
- 向上
- 工程
- 短縮（50％）
- 安全性
- 向上
- 周辺環境
- 向上
施工事例・施工実績
工事採用実績
- 国
- 1件
- 公
- 3件
