30倍ズーム機能搭載クレーン用ワイヤレスカメラシステム
2026/07/06 更新-

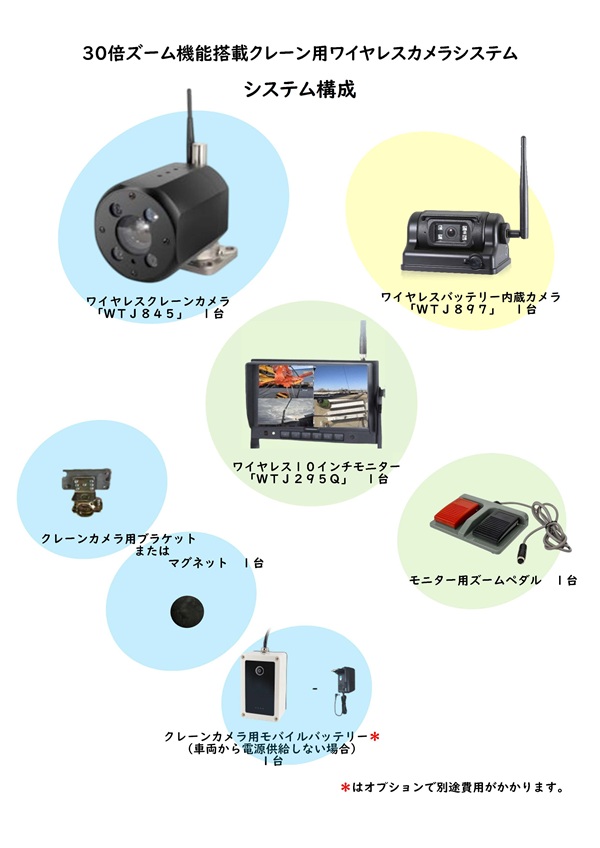

30倍ズーム機能搭載クレーン用ワイヤレスカメラシステムシステム構成
-

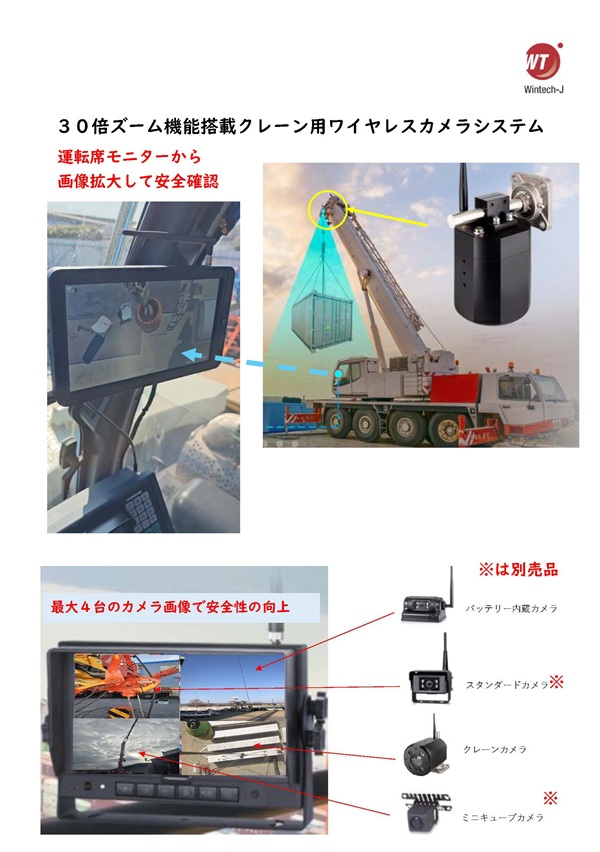

30倍ズーム機能搭載クレーン用ワイヤレスカメラシステムの効果
NETIS登録番号：KK-250019-A
概要
クレーン吊荷作業について、クレーン先端部の30倍拡大カメラによる上空からの映像と、他3地点のカメラ映像をクレーン運転士モニターで表示・確認できるシステムの技術
従来技術
誘導員による吊荷作業
新規性
誘導員による吊荷作業に、30倍ズーム機能搭載クレーン用ワイヤレスカメラシステム技術を加えた
期待される効果
・誘導員による吊荷作業に、30倍ズーム機能搭載クレーン用ワイヤレスカメラシステム技術を加えたことにより
(1)クレーン運転士が運転席モニターで拡大し確認できるため、安全性が向上する
(2)複数の作業箇所を同時に運転席モニターで確認できるため、安全性が向上する
(1)クレーン運転士が運転席モニターで拡大し確認できるため、安全性が向上する
(2)複数の作業箇所を同時に運転席モニターで確認できるため、安全性が向上する
適用条件
① 自然条件
・クレーンカメラ動作温度：-20ºCから+60ºC
・カメラ動作温度：-20ºC〜70ºC
・モニター動作温度：-20ºCから+70ºC（ただし、バッテリー電源供給時は0℃から+70℃）
② 現場条件
・クレーンカメラ吊り下げ設置のため、本体サイズ幅180mm、高さ261.8mm、奥行120mmのスペースがあること
・クレーン運転士のモニター設置のため、モニター本体サイズ幅296.8m、高さ190.3mm、奥行81.5mmに加え、幅と奥行に放熱用に50㎜程度の余白があること
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・特になし
・クレーンカメラ動作温度：-20ºCから+60ºC
・カメラ動作温度：-20ºC〜70ºC
・モニター動作温度：-20ºCから+70ºC（ただし、バッテリー電源供給時は0℃から+70℃）
② 現場条件
・クレーンカメラ吊り下げ設置のため、本体サイズ幅180mm、高さ261.8mm、奥行120mmのスペースがあること
・クレーン運転士のモニター設置のため、モニター本体サイズ幅296.8m、高さ190.3mm、奥行81.5mmに加え、幅と奥行に放熱用に50㎜程度の余白があること
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・特になし
活用効果
- 経済性
- 低下（-4.06％）
- 品質
- 同程度
- 施工性
- 同程度
- 工程
- 同程度（0％）
- 安全性
- 向上
- 周辺環境
- 同程度
施工事例・施工実績
施工手順
カタログ
会社情報
- 会社名
- （株）ウィンズ・テクノロジー・ジャパン
- TEL
- 047-455-3200
- 企業情報
- 公式サイト
