トンネル・橋梁補修・補強用繊維シート接着工法「ガイナSHシートボード工法」
2026/07/08 更新-

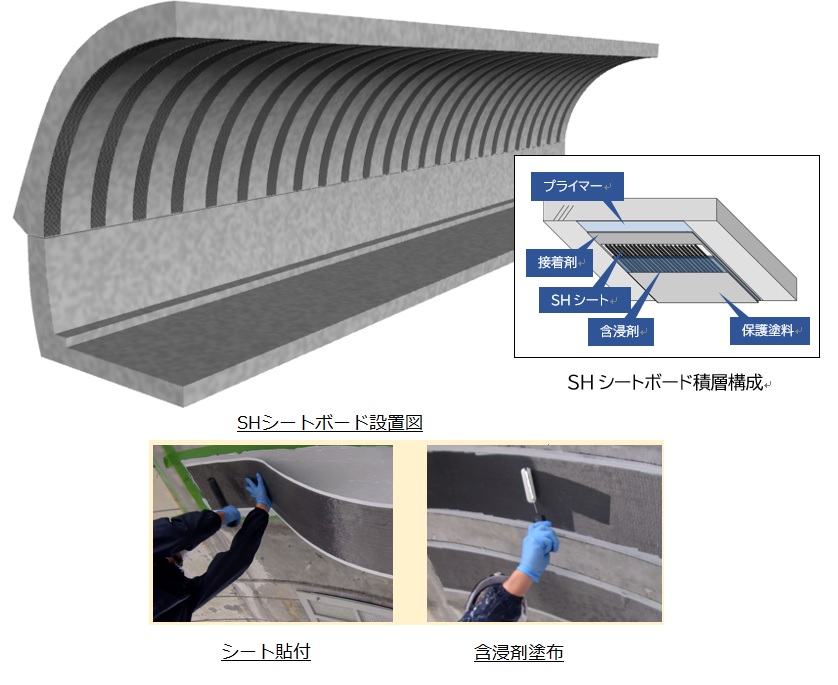

SHシートボード工法の概要
-

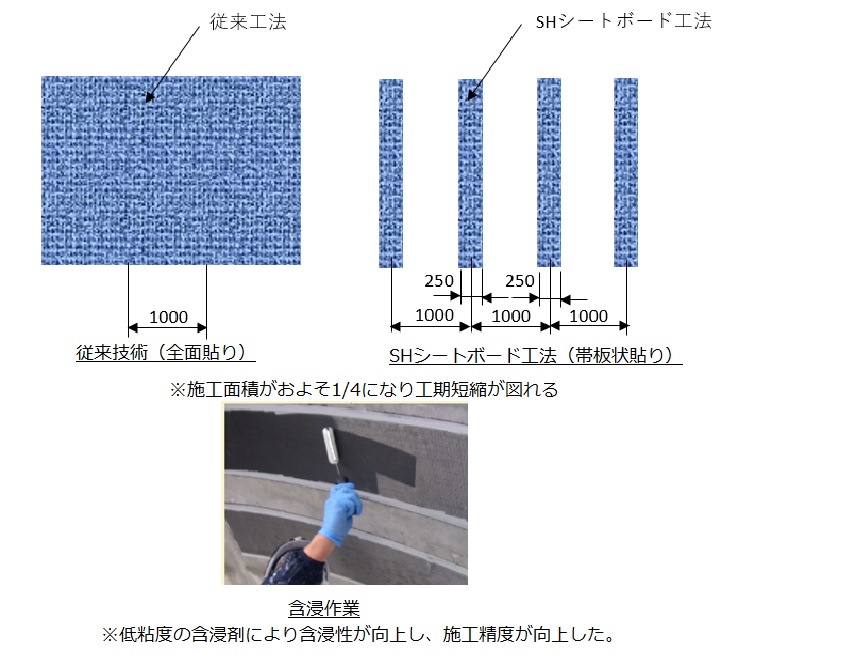

SHシートボード工法の効果
NETIS登録番号：KT-230046-A
概要
高目付な炭素繊維シートにセパレータを縫製した特殊積層繊維シートを接着剤で帯板状に接着後、含浸材を塗布してＦＲＰ化させ補強する工法
従来技術
炭素繊維シートを全面に2層貼りの連続繊維シート補強工
新規性
・炭素繊維シートの目付を200～300g/㎡から高目付（最大2400g/㎡）に変えた。
・炭素繊維シート単体からセパレータ（不織布＋フィルム）を縫製した。
・２層全面貼りから１層で帯板状貼りに変えた。
・炭素繊維シート単体からセパレータ（不織布＋フィルム）を縫製した。
・２層全面貼りから１層で帯板状貼りに変えた。
期待される効果
・高目付（最大2400g/㎡）に変えたことにより、１層で帯板状に設置できるので施工面積がおよそ1/4になり、経済性が向上する。
・セパレータ（不織布＋フィルム）を縫製したことにより、接着樹脂と含浸樹脂に分別し、2層全面貼りから１層で帯板状貼りにすることができるので、工程短縮が図れる。
・１層で帯板状貼りに変えたことにより、交通規制回数が低減できるので、周辺環境への影響の低減が図れる。
・セパレータ（不織布＋フィルム）を縫製したことにより、接着樹脂と含浸樹脂に分別し、2層全面貼りから１層で帯板状貼りにすることができるので、工程短縮が図れる。
・１層で帯板状貼りに変えたことにより、交通規制回数が低減できるので、周辺環境への影響の低減が図れる。
適用条件
① 自然条件
・気温5℃以上
・湿度85％以下
② 現場条件
・作業スペース3.5m×10m程度必要
・通行止めあるいは1車線通行規制が必要
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・特になし
・気温5℃以上
・湿度85％以下
② 現場条件
・作業スペース3.5m×10m程度必要
・通行止めあるいは1車線通行規制が必要
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・特になし
活用効果
- 経済性
- 向上（35.12％）
- 品質
- 同程度
- 施工性
- 同程度
- 工程
- 短縮（58.17％）
- 安全性
- 同程度
- 周辺環境
- 向上
施工事例・施工実績
施工手順
カタログ
