はく落対策「ガイナメッシュ工法」
2026/07/08 更新-

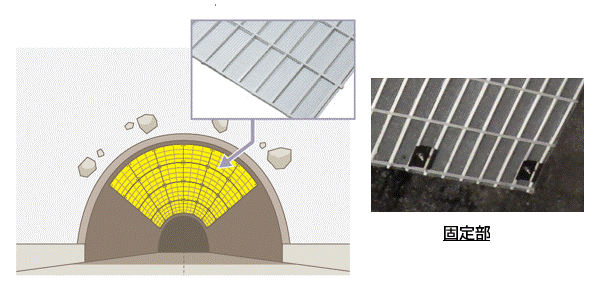

ガイナメッシュ工法 設置図
-

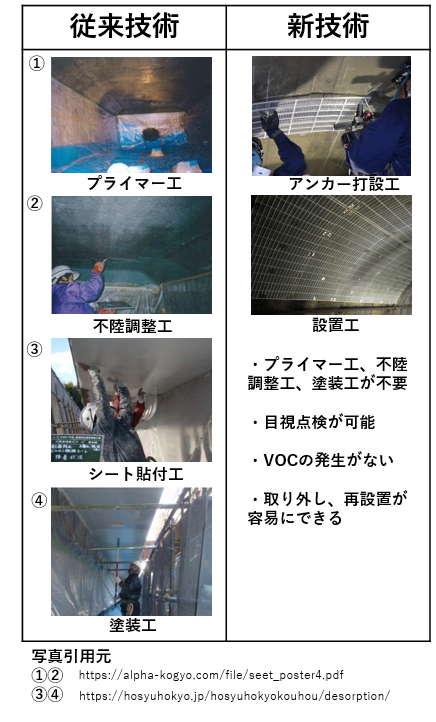

ガイナメッシュ工法 効果写真
NETIS登録番号：KK-240048-A
概要
GFRP製フレームで補強したアルカリ樹脂コーティング高強度アラミド繊維メッシュをコンクリートアンカーと金具でトンネル内面に固定するはく落対策工法。
従来技術
連続繊維シート工法
新規性
・連続繊維シートを樹脂で固着するのではなく、コンクリートアンカーと金具で取り付けるようにした。
・現場塗装による保護層ではなく、アクリル樹脂コーティングを保護層にした。
・シート状ではなく、メッシュ状にした。
・現場塗装による保護層ではなく、アクリル樹脂コーティングを保護層にした。
・シート状ではなく、メッシュ状にした。
期待される効果
・コンクリートアンカーと金具で固定することにより、プライマー工、不陸調整工が不要になり、工程短縮とコスト縮減が図れる。
・アクリル樹脂コーティングを保護層にすることにより、現場塗装が不要になり、工程短縮とコスト縮減が図れる。
・アクリル樹脂コーティングを保護層にすることにより、現場塗装が不要になり、工程短縮とコスト縮減が図れる。
適用条件
① 自然条件
なし
② 現場条件
・作業スペース3.5ｍ×10ｍ程度必要
・通行止めもしくは1車線通行規制が必要
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・特になし
なし
② 現場条件
・作業スペース3.5ｍ×10ｍ程度必要
・通行止めもしくは1車線通行規制が必要
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・特になし
活用効果
- 経済性
- 向上（25.18％）
- 品質
- 同程度
- 施工性
- 同程度
- 工程
- 短縮（50％）
- 安全性
- 同程度
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 公
- 5件
施工手順
カタログ
会社情報
- 会社名
- （株）ケー・エフ・シー
- TEL
- 03-6402-8250
- 企業情報
- 公式サイト
