スラブキラー
2026/05/28 更新-

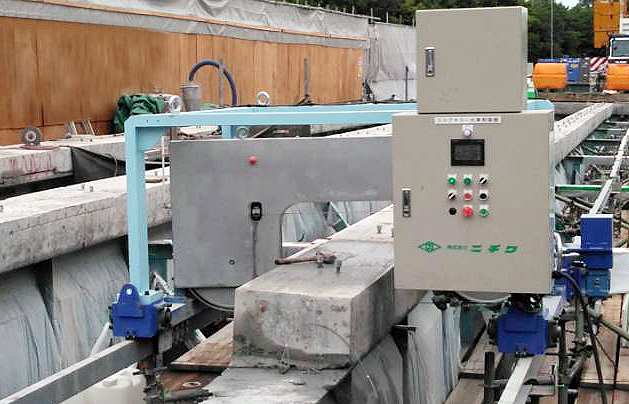

躯体上走行切断中
-

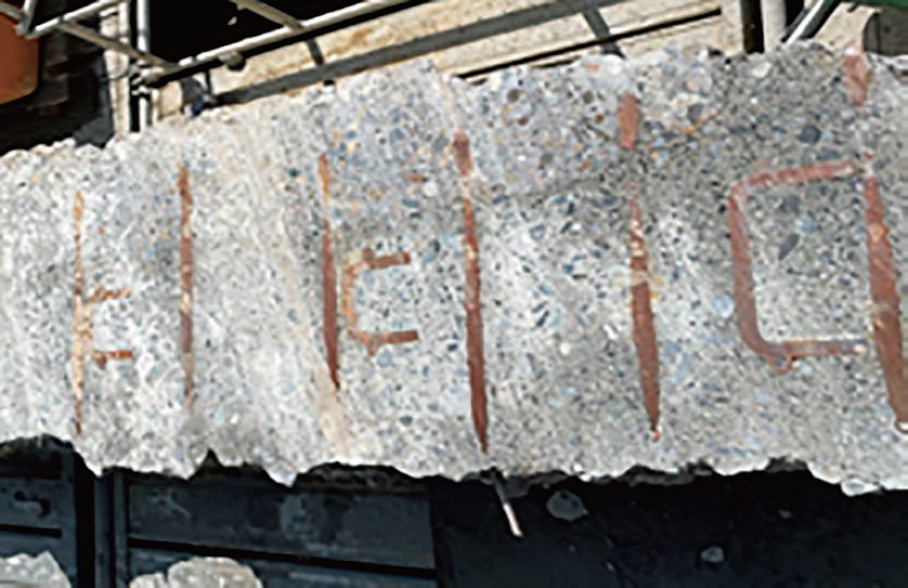

床版及び馬蹄ジベル切断後
-

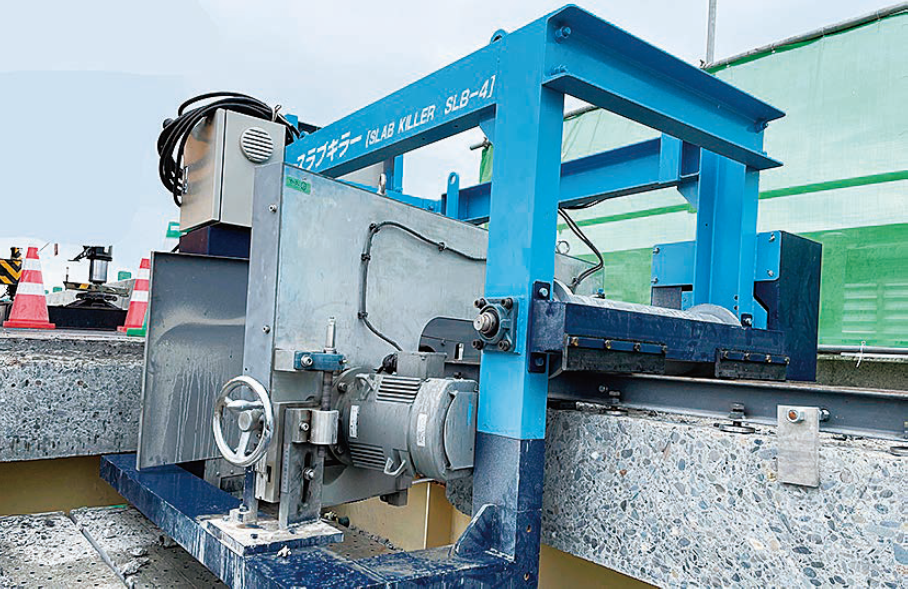

施工例（富山）
-

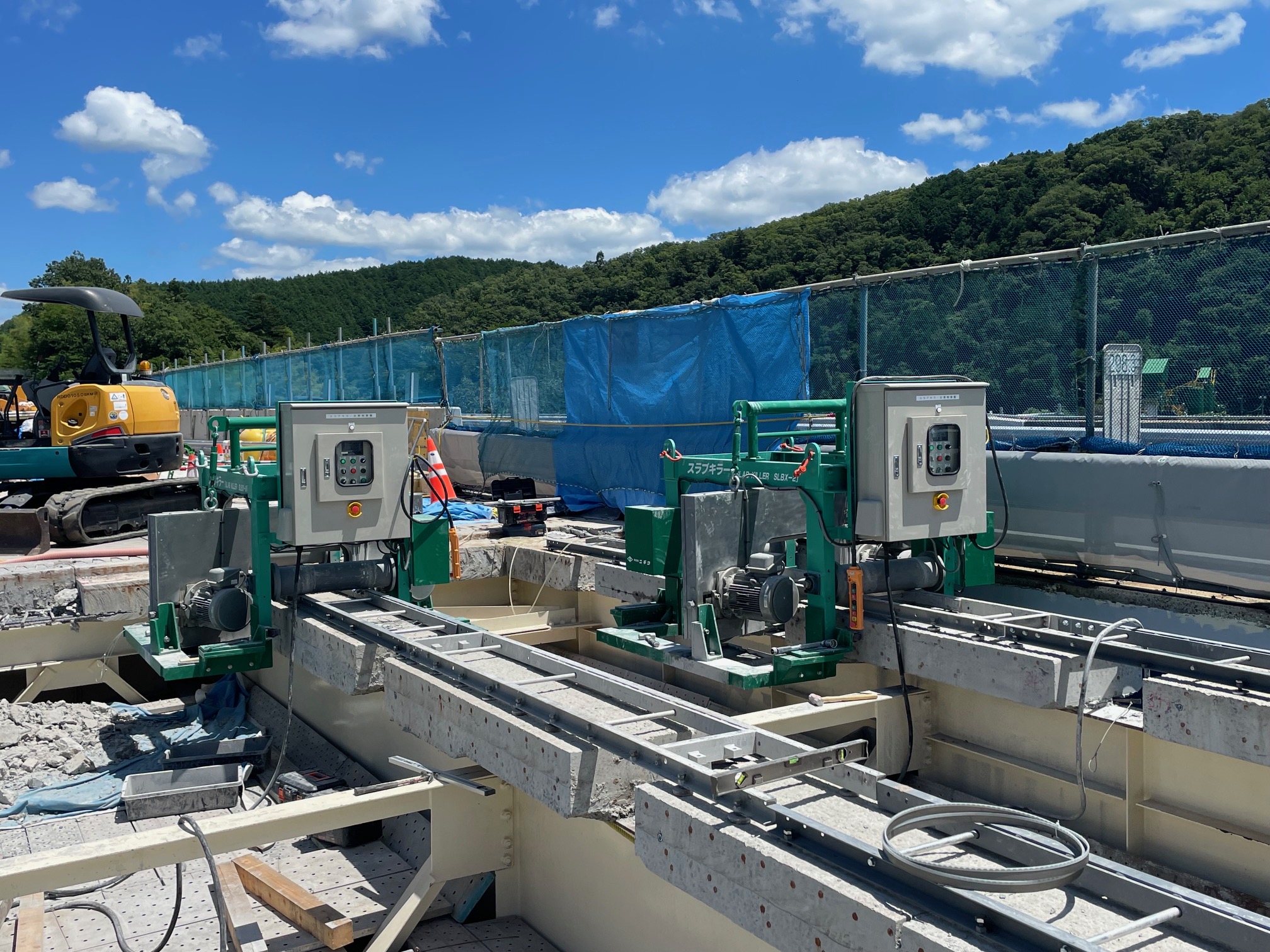

施工例（江の川）
-

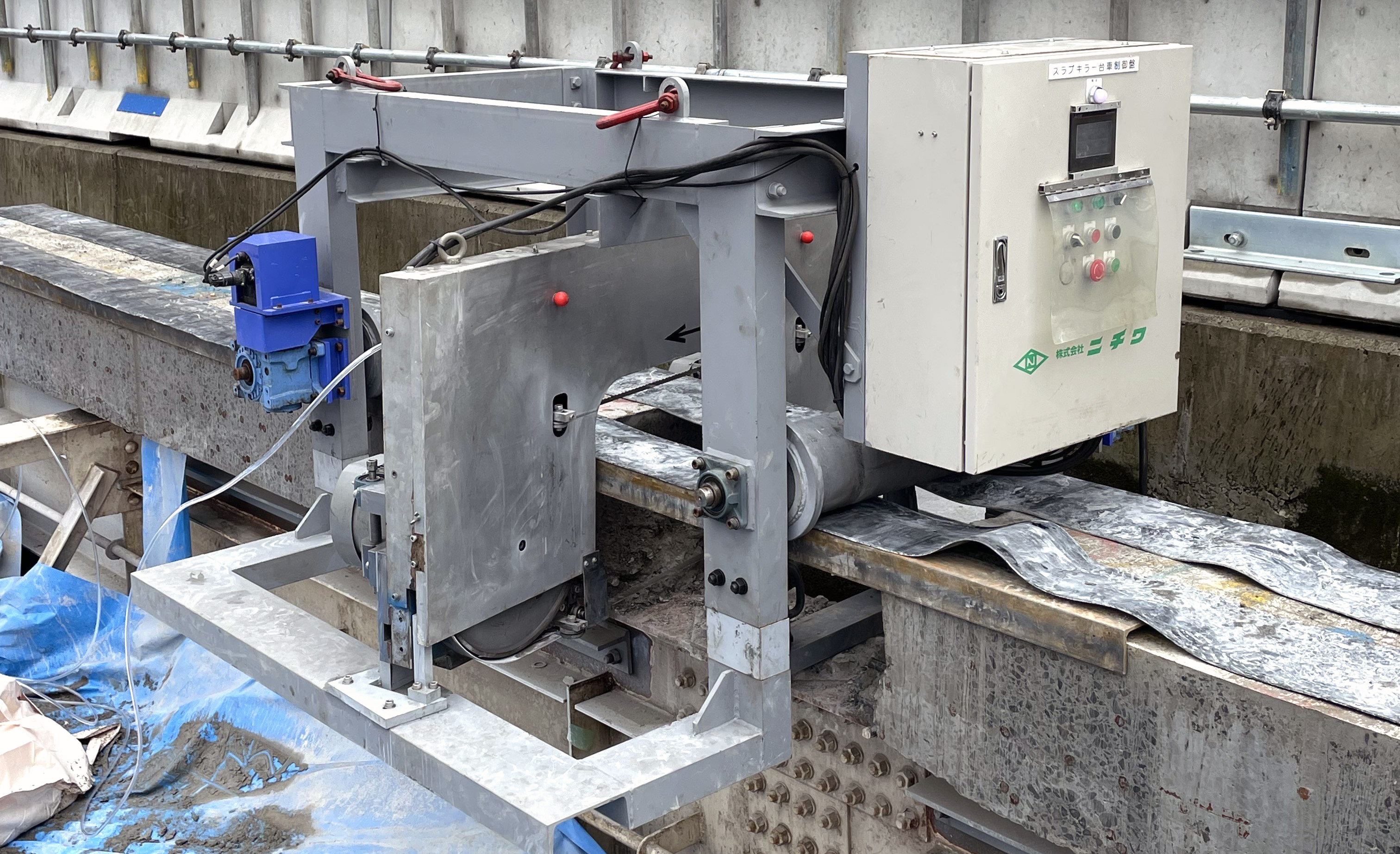

スラブキラー躯体走行
NETIS登録番号：KT-210052-A
概要
スラブキラーはバンドソーを用いた自走式の切断装置によって既設橋梁のコンクリート床版を主桁上で水平に切断する技術。またスラブキラーは、コンクリート床版と主桁の境界をバンドソーで水平に自動推進切断する。スラブキラーは、既設コンクリートスラブをジベルごと切断可能な為、手間がかかる主桁上の床版撤去作業をラクに行うことが可能。

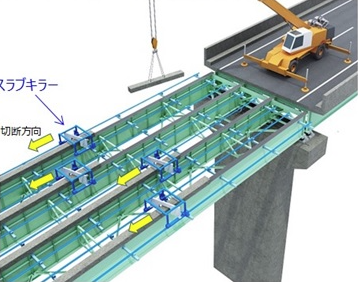

スラブキラーは、①コントロールパネル付本体 ②ガイドレール ③専用バンドソーで構成されており、非常にシンプルである。主桁横にガイドレールを設置し、その上を本体が自動進行する。
＜床版撤去作業時間の短縮＞
スラブキラーは、その切断推進を完全にオートメーション化することに成功しており、それにより従来技術と比較して作業時間の短縮を実現。切断中は機械は自動で進行するので切断状況・安全状況の管理等が容易で作業全体の効率を向上させる。
＜安全・省力化・経済性向上＞
スラブキラーでは、使用する刃物(バンドソー)を切断装置本体内部に収めた構造に加えて、万が一バンドソーが破断した際に外に飛び出さないように防護カバーを装備しており、安全に作業可能。自動切断により機械の取り回しが容易になるため、省力化に加え経済性の向上にも貢献。バンドソーは従来技術よりも切断面積が小さいため、粉塵の発生も抑制でき、現場や周辺環境への影響低下を図ることが可能。
＜適用箇所＞
・ 橋梁の解体工事
・劣化損傷したコンクリート床版の更新工事
＜適用範囲＞
①適用可能な範囲
・撤去する主桁上コンクリート床版幅550mm以下。ハンチを含む床版厚400mm以下。
②特に効果の高い適用範囲
・コンクリート床版を有する合成桁橋
③適用できない範囲
・撤去する主桁上コンクリート床版幅550mmを超える。ハンチを含む床版厚400mmを超える。
＜適用条件＞
①自然条件
・降雨、降雪、強風時には使用しない。
②現場条件
・装置の幅は約2.5mあることから、主桁ウェブ芯の主桁間隔が約1.3m以上は必要となる。
・電源(200V)が必要となる。供給電源がない場合には発動電源機(200V 3相 10KVA)が必要となる。
③技術提供可能地域
・技術提供可能地域に制限はなし。

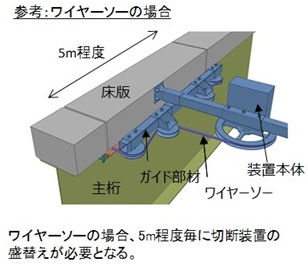

従来技術
新規性
ハンドソー使用により、低抵抗で速い切断速度を実現した。
期待される効果
・バンドソーを用いた自走式の自動切断装置に変えたことにより、切断時の操作が容易となり、省人化が可能になるため、経済性と施工性の向上が図れる。
・バンドソーを切断装置本体に納めた構造に変えたことにより、防護設備が不要となるため、施工性の向上が図れる。
・薄いバンドソーに変えたことにより、切断時に生じる粉塵が減少するため、周辺環境への影響抑制が図れる。
適用条件
● 劣化損傷したコンクリート床版の更新工事
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 同程度
- 周辺環境
- 向上
