モデルノスルー（異型フォーム対応）
2025/11/14 更新-

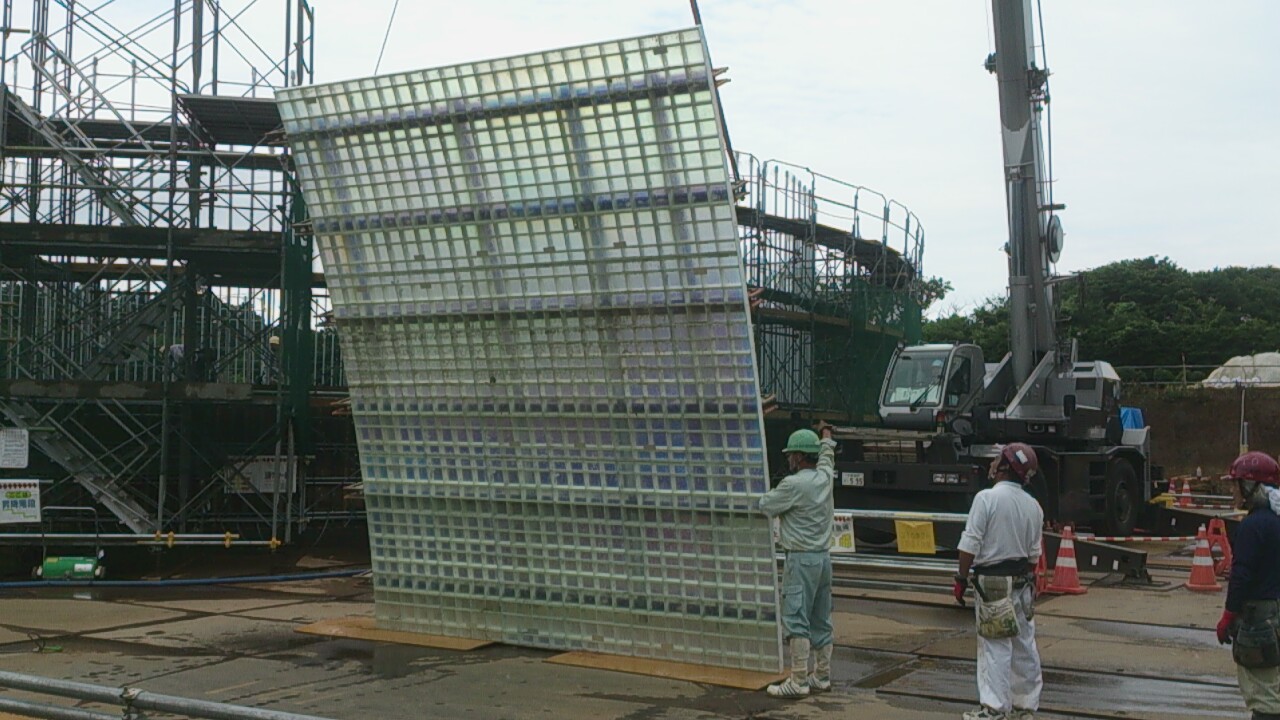

製品外観
-

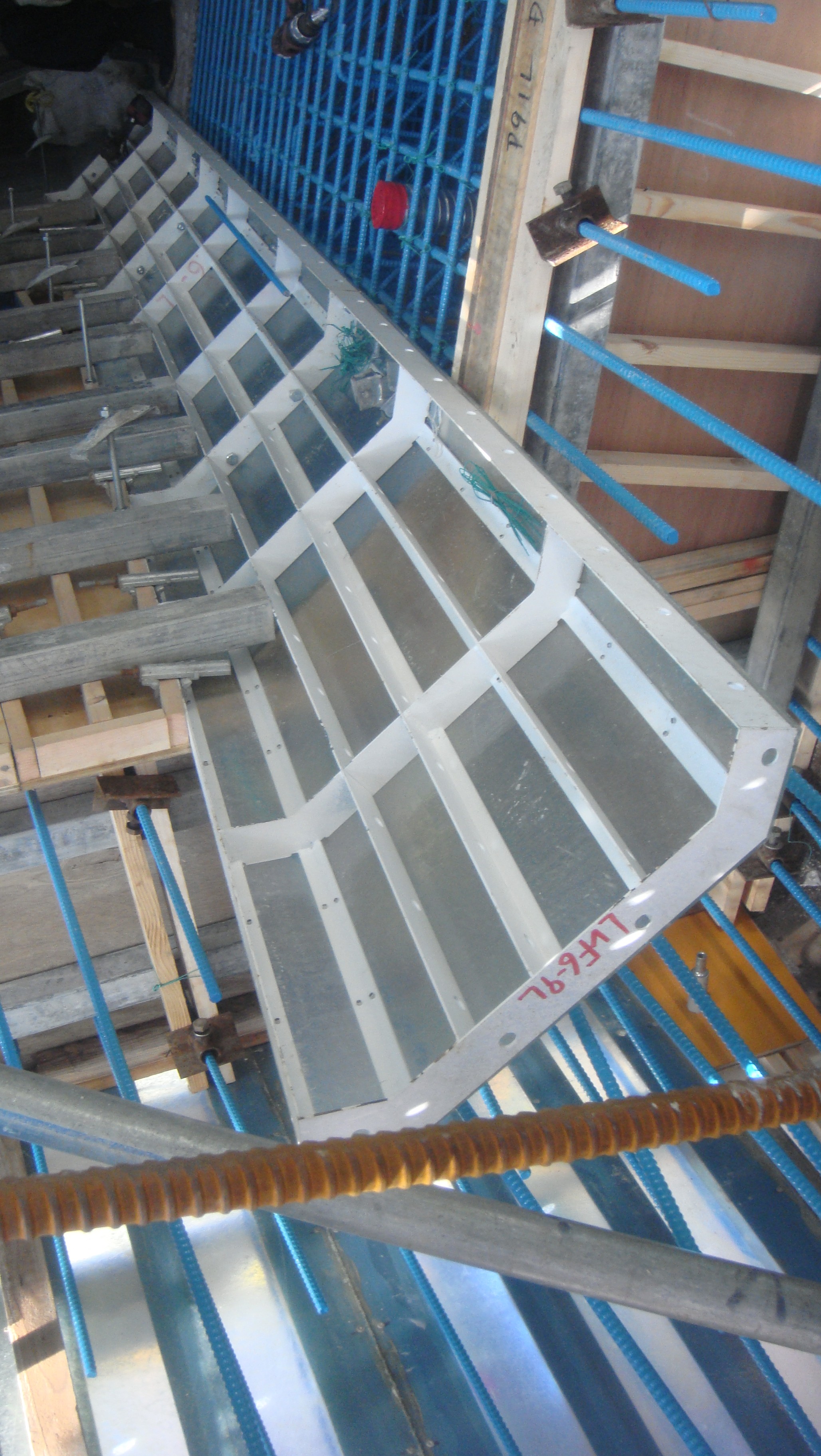

橋梁上部工（ハンチ部）への適用事例
NETIS登録番号：QS-170035-A
概要
特殊形状のコンクリート型枠について、面板に半透明のFRP樹脂を使用し形状を自由設計にすることで、特殊形状部のコンクリートの打設状況の目視確認を可能とする技術
従来技術
特殊形状の鋼製型枠
新規性
・面板を鋼板や合板から半透明のFRP樹脂に変更した。
・製品を全て受注生産品とし、型枠使用箇所に合わせた設計・製造を可能とした。
・製品を全て受注生産品とし、型枠使用箇所に合わせた設計・製造を可能とした。
期待される効果
・面板を半透明のFRP樹脂に変えたことにより、コンクリート打設状況を目視確認できるため、ジャンカ発生の防止などによるコンクリート打設時の品質向上が期待できる。
・面板を半透明のFRP樹脂に変えたことにより、型枠建て込み後も明るい作業環境を確保できるため、安全性の向上が期待できる。
・面板を半透明のFRP樹脂に変えたことにより、剥離性が向上するため、転用可能回数の増加が期待できる。
・面板を半透明のFRP樹脂に変えたことにより、面板の錆による品質低下がなくなる。
・受注生産品に変えたことにより、様々な形状のコーナー型枠やR型枠の使用箇所への適用が可能となる。
・面板を半透明のFRP樹脂に変えたことにより、型枠建て込み後も明るい作業環境を確保できるため、安全性の向上が期待できる。
・面板を半透明のFRP樹脂に変えたことにより、剥離性が向上するため、転用可能回数の増加が期待できる。
・面板を半透明のFRP樹脂に変えたことにより、面板の錆による品質低下がなくなる。
・受注生産品に変えたことにより、様々な形状のコーナー型枠やR型枠の使用箇所への適用が可能となる。
適用条件
①自然条件
・コンクリートの打設温度域とする
②現場条件
・製品寸法以上の保管スペースが必要
③技術提供可能地域
・全国
④関係法令等
・特になし
・コンクリートの打設温度域とする
②現場条件
・製品寸法以上の保管スペースが必要
③技術提供可能地域
・全国
④関係法令等
・特になし
活用効果
- 経済性
- 低下
- 品質
- 向上
- 施工性
- 同程度
- 工程
- 同程度
- 安全性
- 向上
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 2件
- 公
- 1件
