キャリア積載型地中レーダシステム
2026/08/07 更新-

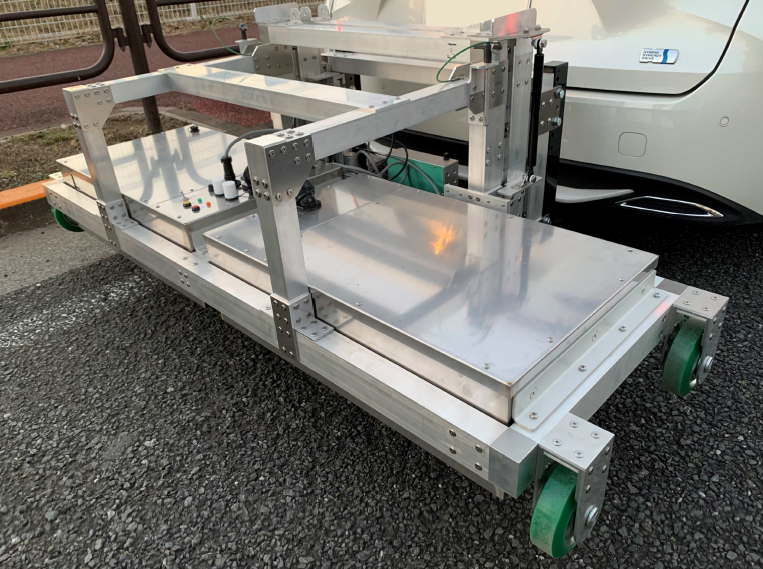

キャリア積載型地中レーダシステム①
-

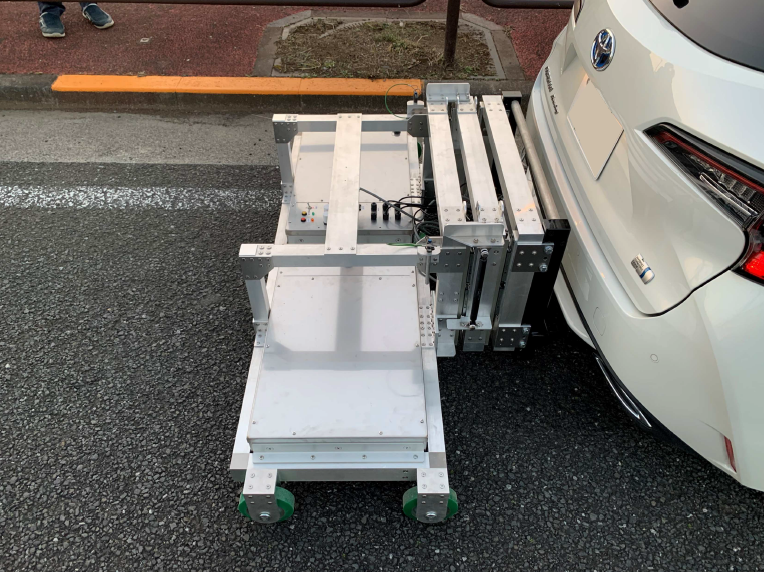

キャリア積載型地中レーダシステム②
-
キャリア積載型地中レーダシステム③
-

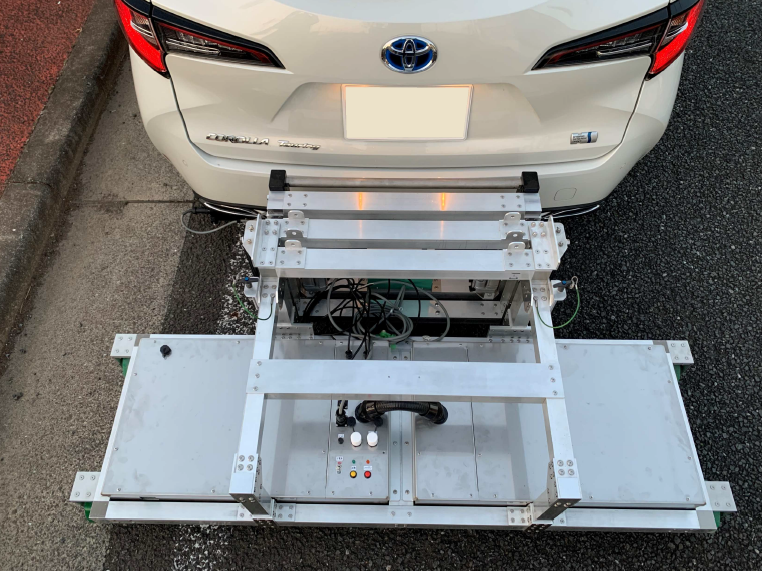

キャリア積載型地中レーダシステム④
-
キャリア積載型地中レーダシステム 概要
NETIS登録番号：申請準備中
概要
「キャリア積載型地中レーダシステム」は、パトロール用の一般車両でレーダ装置を牽引し、走行しながら路面下の空洞などを探査できるシステムである。

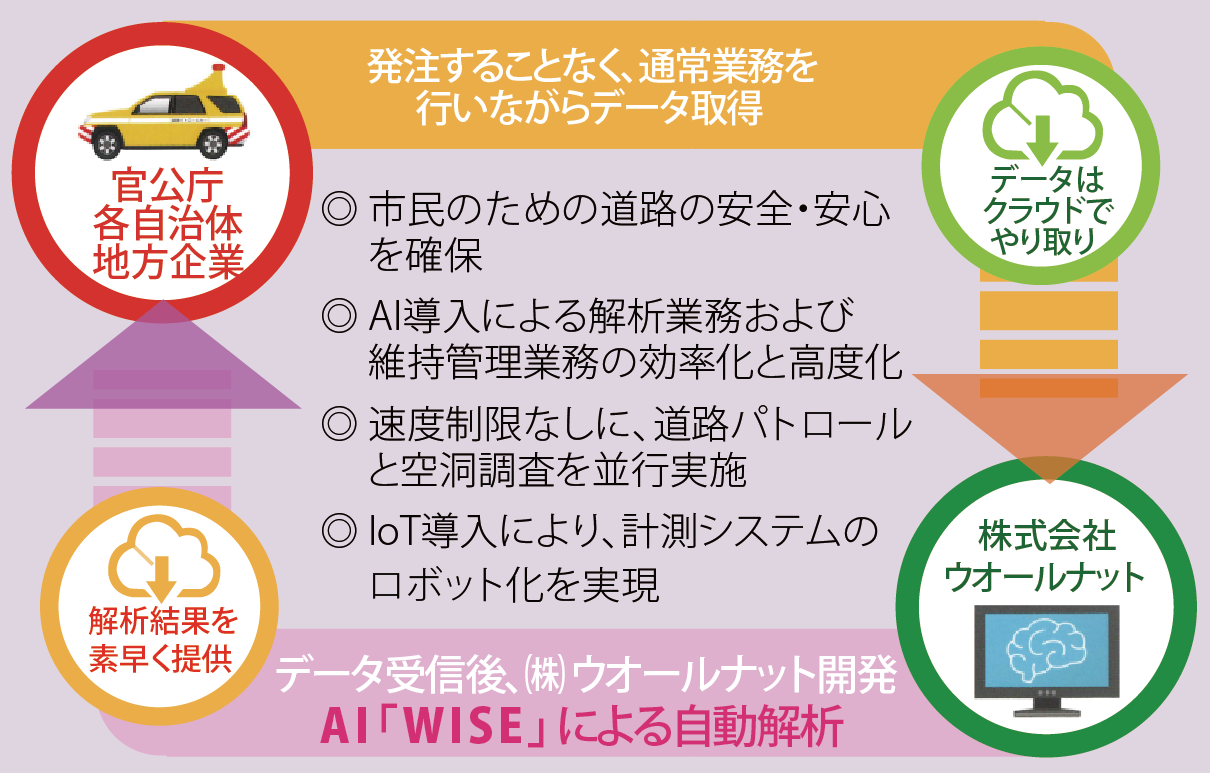

当技術での路面の調査・解析の流れは以下の通りである。
・レーダ装置で路面をスキャンする。
・スキャンされたデータは、車内のPCにWi-Fiで転送され保存される。
・保存されたデータはウオールナット社データセンター（クラウドサーバー）へ送信される。
・転送されたデータはAI解析ソフト「WISE」※で自動解析され、膨大なスキャンデータの中から、空洞特有の反応を高速かつ高精度に抽出する。
※WISE（Workable Intelligent Skillful Expert）とは、(地独)東京都立産業技術研究センタ ーと(株)ウオールナット、計測エンジニアリングシステム(株)により共同開発されたもので、熟練技術者の「眼」をデジタル化したAI解析システムである。
従来技術
空洞探査車を用いた路面下空洞調査における目視抽出
⇒路面下空洞探査車を用いて調査を実施していた。専用の道路維持作業車としての届出が必要となる。また専門技術者も必要。
⇒路面下空洞探査車を用いて調査を実施していた。専用の道路維持作業車としての届出が必要となる。また専門技術者も必要。
公的評価番号等
KK-260020-A
新規性
1. 官公庁・インフラ事業者が所有する道路パトロールカー（一般車両）に取り付けできる牽引式のレーダ装置を開発した。
2. 装置でスキャンしたデータを車中のPCに取込み、データセンター（クラウドサーバー）へ転送、空洞の有無を解析し、結果報告提供するようにした。
3. 路面下データの中から空洞箇所を抽出する作業を、熟練技術者の「眼」をデジタル化したAI解析システム「WISE」で行えるようにした。
2. 装置でスキャンしたデータを車中のPCに取込み、データセンター（クラウドサーバー）へ転送、空洞の有無を解析し、結果報告提供するようにした。
3. 路面下データの中から空洞箇所を抽出する作業を、熟練技術者の「眼」をデジタル化したAI解析システム「WISE」で行えるようにした。
期待される効果
1. 一般車両に装置を取り付けできるので、専用車両が不要になり、通常パトロール業務と同時に空洞探査もできるようになった。
2. データ取込み・転送・結果報告の流れの中で、専業者との対面作業が不要になり、現地調査員の労務費についても節約できるようになった。
3. AI解析システム「WISE」により、熟練技術者がいなくても自動解析することができるようになった。
2. データ取込み・転送・結果報告の流れの中で、専業者との対面作業が不要になり、現地調査員の労務費についても節約できるようになった。
3. AI解析システム「WISE」により、熟練技術者がいなくても自動解析することができるようになった。
適用条件
【適用箇所】
1. 路面下空洞調査
2. 河川護岸及び海岸護岸の空洞調査
3. 港湾の空洞調査
【適用条件】
1. 自然条件
降雨時・降雪時（豪雨・豪雪を含む）は調査不可
2. 現場条件
路面等に多量の流水・滞水・降雪・凍結氷がある場所は調査不可
3. 技術提供可能地域
技術提供可能地域については制限なし
4. 関連法令等
電波法:発行年(昭和25年5月2日法律第百三十一号)、発行元:総務省
【適用範囲】
1. 適用可能な範囲
⑴ コンクリートの骨材に磁性体が含まれていない場合
⑵ 鉄板防護など、磁性体が測定表面に施されていない場合
⑶ 測定対象箇所表面に流水や留水がない場合
⑷ 測定対象が水中にない場合
2. 特に効果の高い適用範囲
埋設管など複雑に密集するところで面的に探査出来るので高い適用範囲を示す
3. 適用できない範囲
⑴ コンクリートの骨材に磁性体が含まれている場合
⑵ 鉄板防護など、磁性体が測定表面に施されている場合
⑶ 測定対象箇所表面に流水や留水がある場合
⑷ 測定対象が水中にある場合
1. 路面下空洞調査
2. 河川護岸及び海岸護岸の空洞調査
3. 港湾の空洞調査
【適用条件】
1. 自然条件
降雨時・降雪時（豪雨・豪雪を含む）は調査不可
2. 現場条件
路面等に多量の流水・滞水・降雪・凍結氷がある場所は調査不可
3. 技術提供可能地域
技術提供可能地域については制限なし
4. 関連法令等
電波法:発行年(昭和25年5月2日法律第百三十一号)、発行元:総務省
【適用範囲】
1. 適用可能な範囲
⑴ コンクリートの骨材に磁性体が含まれていない場合
⑵ 鉄板防護など、磁性体が測定表面に施されていない場合
⑶ 測定対象箇所表面に流水や留水がない場合
⑷ 測定対象が水中にない場合
2. 特に効果の高い適用範囲
埋設管など複雑に密集するところで面的に探査出来るので高い適用範囲を示す
3. 適用できない範囲
⑴ コンクリートの骨材に磁性体が含まれている場合
⑵ 鉄板防護など、磁性体が測定表面に施されている場合
⑶ 測定対象箇所表面に流水や留水がある場合
⑷ 測定対象が水中にある場合
施工事例・施工実績
工事採用実績
- 公
- 1
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
