トンネル裏込注入工法「MAI440システム」
2026/07/08 更新-

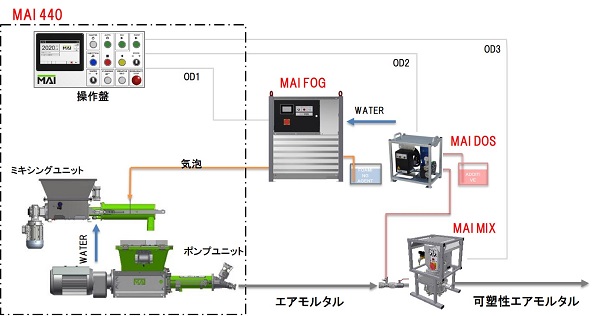

裏込注入システム概要図
-

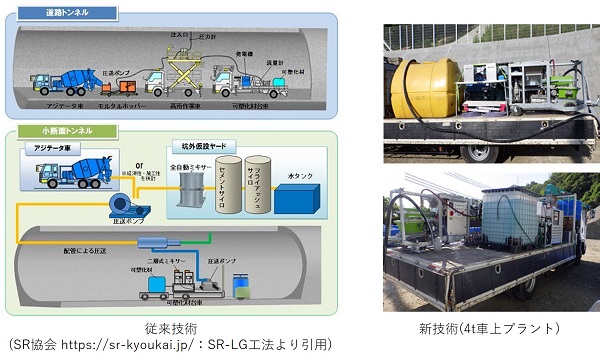

設置プラント比較
NETIS登録番号：KK-240040-A
概要
トンネルの覆工コンクリートと地山の間に発生した空隙にエアモルタルまたは可塑性エアモルタルを付属装置連動式ポンプで圧送し、充填する工法。
従来技術
トンネル裏込注入工（可塑性エアモルタル）
新規性
・プラントで製造されるモルタルを圧送するのではなく、粉体プレミックスモルタル(20kg/袋)を現場で混練できるようにした。
・プラント設置や長距離圧送ではなく、付属装置連動式ポンプですぐに注入できるようにした
・個別のポンプ、発泡装置、添加剤装置、攪拌装置をそれぞれ使用していたが、これらの装置を連動させ、一体的に稼働できるようにした
・従来技術には無かった安全センサーをポンプ(MAI440)に装着した
・プラント設置や長距離圧送ではなく、付属装置連動式ポンプですぐに注入できるようにした
・個別のポンプ、発泡装置、添加剤装置、攪拌装置をそれぞれ使用していたが、これらの装置を連動させ、一体的に稼働できるようにした
・従来技術には無かった安全センサーをポンプ(MAI440)に装着した
期待される効果
・生コン工場やプラントを使用しないため材料の運搬や出荷人員を削減でき、経済性が向上する
・大掛かりなプラント設備や配管設置等を必要としないため、設備設置工が不要となり、人件費の削減および施工量100m3未満の工事では工期短縮が図れる
・従来技術は使用機械ごとに人員配置を必要としたが、新技術では作動ボタンのON-OFFで全ての機械が連動運転するため熟練技術を必要とせず、施工性が向上する
・ミキサー回転部などの危険個所のカバーが開くと安全センサーが働き、ポンプが自動停止する設定になっており、作業員に対する安全性が向上する
・大掛かりなプラント設備や配管設置等を必要としないため、設備設置工が不要となり、人件費の削減および施工量100m3未満の工事では工期短縮が図れる
・従来技術は使用機械ごとに人員配置を必要としたが、新技術では作動ボタンのON-OFFで全ての機械が連動運転するため熟練技術を必要とせず、施工性が向上する
・ミキサー回転部などの危険個所のカバーが開くと安全センサーが働き、ポンプが自動停止する設定になっており、作業員に対する安全性が向上する
適用条件
① 自然条件
・特になし
② 現場条件
・機材設置スペース：10m2以上
・車上プラントの場合：4t車
・全面通行止めもしくは片側通行規制での施工(水路トンネルでは交通規制なし)
③ 技術提供可能地域
・技術提供可能地域については制限なし
④ 関連法令等
・特になし
・特になし
② 現場条件
・機材設置スペース：10m2以上
・車上プラントの場合：4t車
・全面通行止めもしくは片側通行規制での施工(水路トンネルでは交通規制なし)
③ 技術提供可能地域
・技術提供可能地域については制限なし
④ 関連法令等
・特になし
活用効果
- 経済性
- 向上（8.76％）
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 同程度（0％）
- 安全性
- 向上
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 1件
- 公
- 2件
- 民
- 1件
