KGP受圧板
2026/07/09 更新-

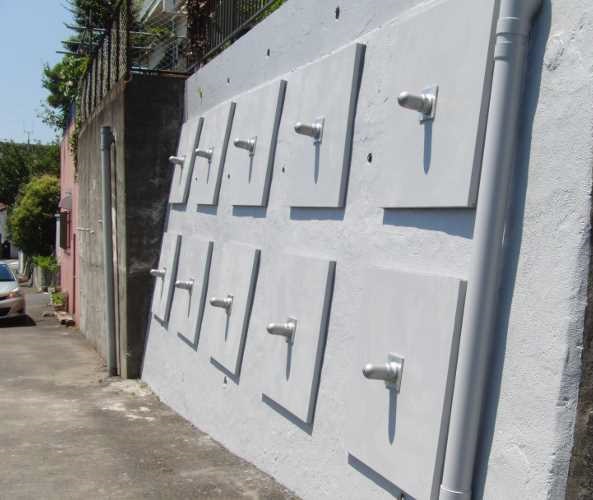

設置状況
-

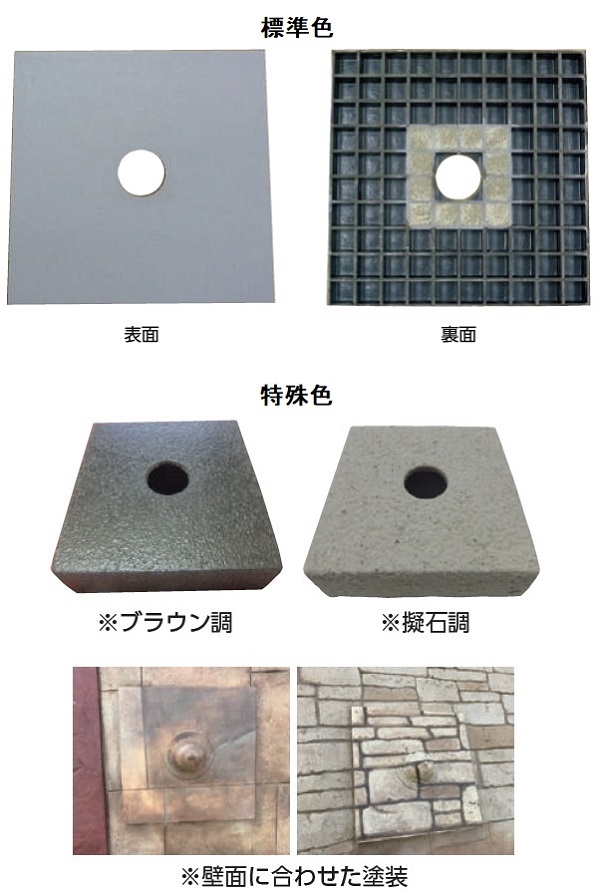

色調
NETIS登録番号：CG-220018-A
概要
地山補強の際の新設の法面補強だけでなく、既存擁壁、法枠の補強に使用するロックボルト受圧板の技術。
従来技術
吹付法枠工法等で対応していた
新規性
ロックボルトの受圧構造物として、従来の現場打ち吹付法枠から工場二次製品のFRP製の受圧板とした。
期待される効果
・従来の現場打ち吹付法枠から、工場二次製品の使用により現場作業が減少、簡易になるため、工程の短縮が期待できる。
・受圧構造物を現場製作から二次製品使用とすることで、安定した品質が確保できる。また、品質・出来形管理項目が減少する。
・二次製品を使用することで、吹付プラント設備運転が不要で、法面での危険な作業が減少するため、安全性が向上する。
・二次製品を使用することで、過酷な法面作業が減少、簡易になるため、施工性が向上する。
・自由な配色、表面処理が可能なため、周辺の景観との調和が期待できる。
・受圧構造物を現場製作から二次製品使用とすることで、安定した品質が確保できる。また、品質・出来形管理項目が減少する。
・二次製品を使用することで、吹付プラント設備運転が不要で、法面での危険な作業が減少するため、安全性が向上する。
・二次製品を使用することで、過酷な法面作業が減少、簡易になるため、施工性が向上する。
・自由な配色、表面処理が可能なため、周辺の景観との調和が期待できる。
適用条件
① 自然条件
・特になし。
② 現場条件
・不陸調整不要又は不陸調整が可能な現場。
・資材吊り上げ、削孔に使用する重機の搬入・作業スペースが必要である。(重機作業時のスペース5mx6m程度が必要)
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・不陸調整不要又は不陸調整が可能な現場。
・資材吊り上げ、削孔に使用する重機の搬入・作業スペースが必要である。(重機作業時のスペース5mx6m程度が必要)
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
活用効果
- 経済性
- 向上（4.02％）
- 品質
- 向上
- 施工性
- 向上
- 工程
- 短縮（22.27％）
- 安全性
- 向上
- 周辺環境
- 向上
施工事例・施工実績
工事採用実績
- 国
- 10件
- 公
- 76件
- 民
- 46件
