橋梁用 天板プレート一体型ステンレス排水装置（TS-PL_PIPE）
2026/07/06 更新-

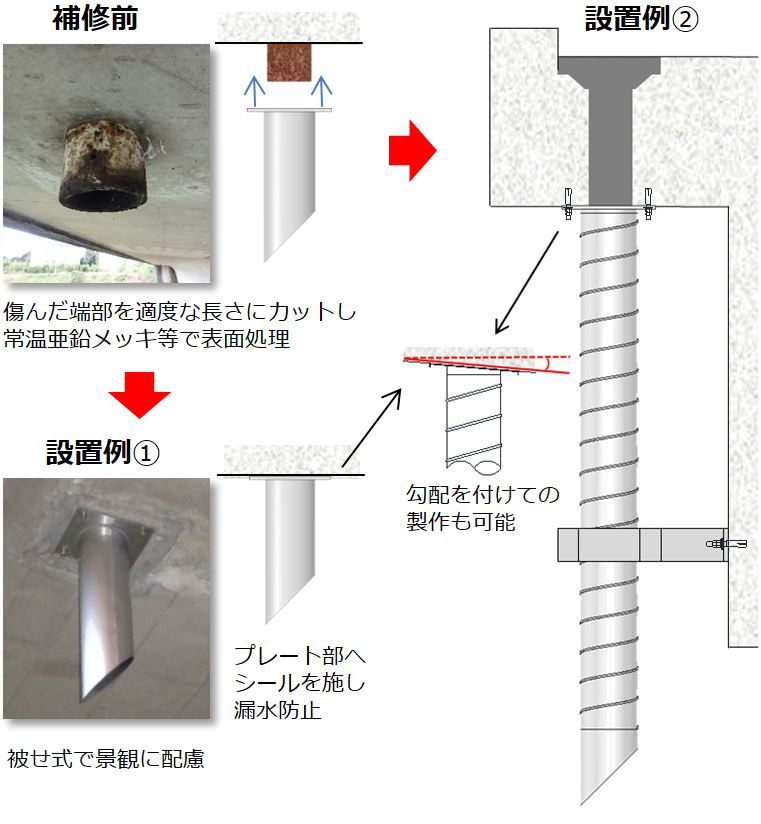

設置方法イメーズ図
-

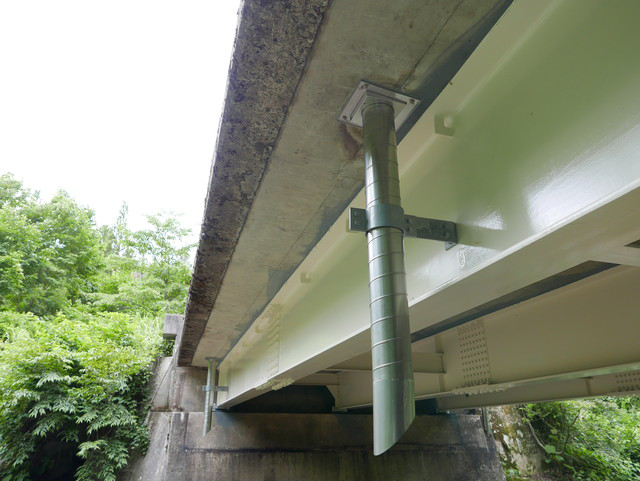

スパイラル直管仕様写真例
-

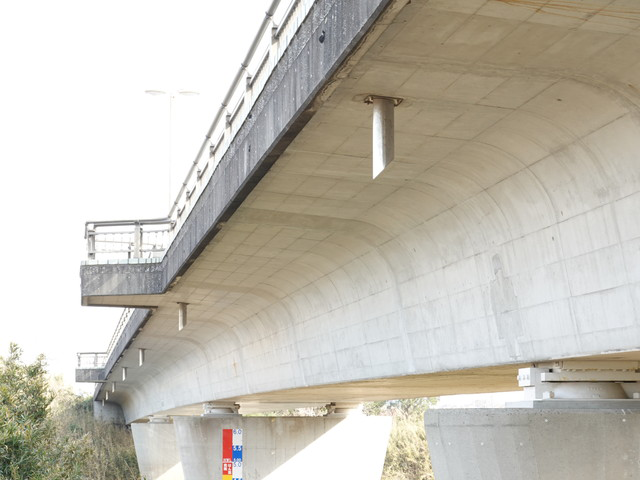

加工管仕様写真例
NETIS登録番号：CB-190003-A
特徴
全周曲加工を施した天板プレートと軽量排水管を一体とした（一部仕様は曲加工なし）。
薄型ステンレス鋼を加工し製作することで可能とした。
・張出下面等を伝う水の水切りが可能
・支持金具の削減（短長の場合は不要）が可能
・腐食等、傷んだ桝口に対し被せ式となり景観向上
・天板部へシールを塗布し下面を伝う水の漏水防止
・ステンレス鋼（SUS304）で耐候性に優れ長寿命
・天板部を薄型（標準仕様 t=2）全周曲加工で強度と軽量化を両立
・排水管部を含め薄型軽量で施工性、安全性に優れる
・張出し下面へコンクリートアンカーで取付金具を削減可能
・アンカー用孔を長孔とし鉄筋回避
・軽量低コストのスパイラル仕様をはじめ加工管（曲）仕様、角管仕様等の豊富なバリエーションにより様々な現場に対応可能
薄型ステンレス鋼を加工し製作することで可能とした。
・張出下面等を伝う水の水切りが可能
・支持金具の削減（短長の場合は不要）が可能
・腐食等、傷んだ桝口に対し被せ式となり景観向上
・天板部へシールを塗布し下面を伝う水の漏水防止
・ステンレス鋼（SUS304）で耐候性に優れ長寿命
・天板部を薄型（標準仕様 t=2）全周曲加工で強度と軽量化を両立
・排水管部を含め薄型軽量で施工性、安全性に優れる
・張出し下面へコンクリートアンカーで取付金具を削減可能
・アンカー用孔を長孔とし鉄筋回避
・軽量低コストのスパイラル仕様をはじめ加工管（曲）仕様、角管仕様等の豊富なバリエーションにより様々な現場に対応可能
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工事例・施工実績
角管仕様例 (スラブホロー桁下）
天板部異形 レジューサー管仕様例
丸管仕様例（桁下）
他管種（塩ビ管）接続例
横向き仕様例（地覆）
天板部異形（L型形状）、曲管仕様例
スパイラル直管仕様例
角曲管仕様例
工事採用実績
- 国
- 25
- 県
- 852
