橋梁用 TSあとからフレキ TS-FTL
2026/06/29 更新-

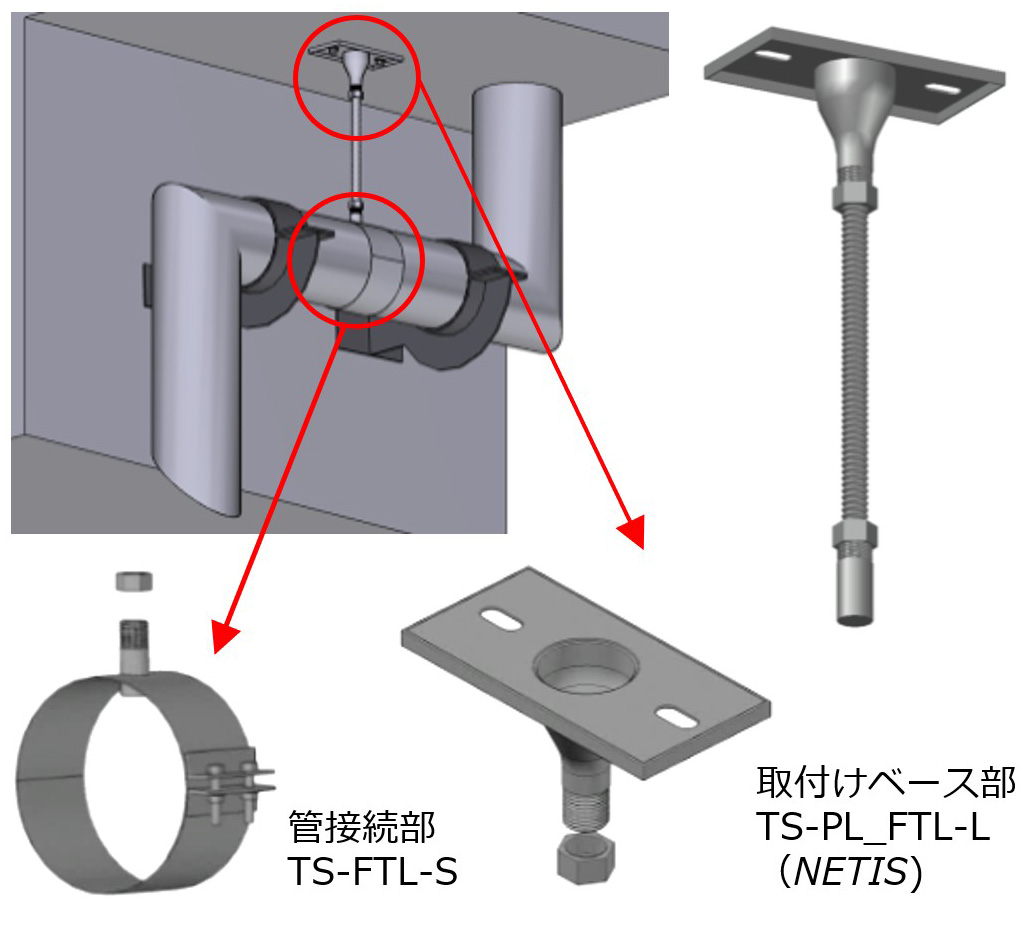

イメージ図①
-

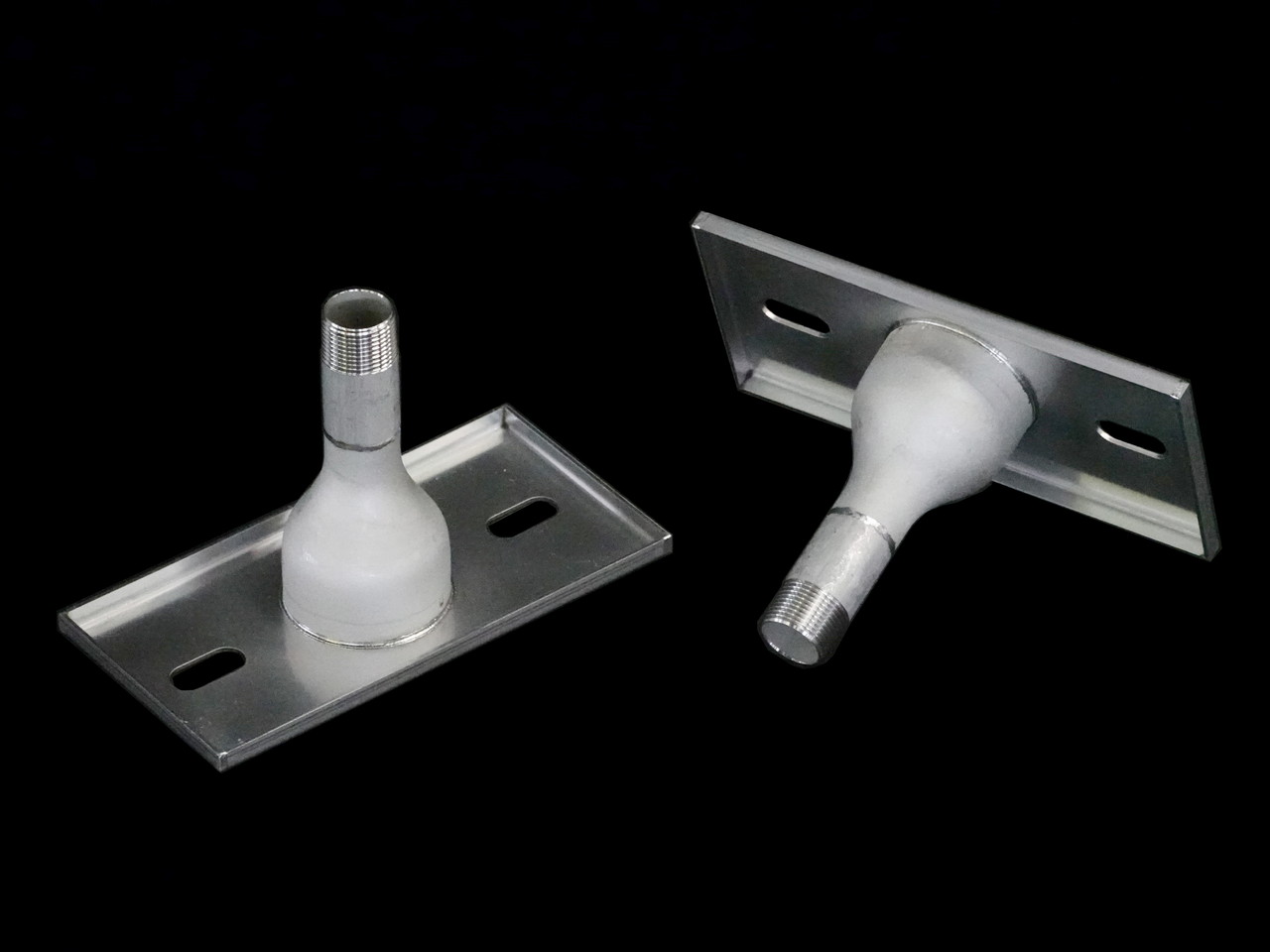

TSあとからフレキ 取付ベース部 「TS-FTL-L」
-

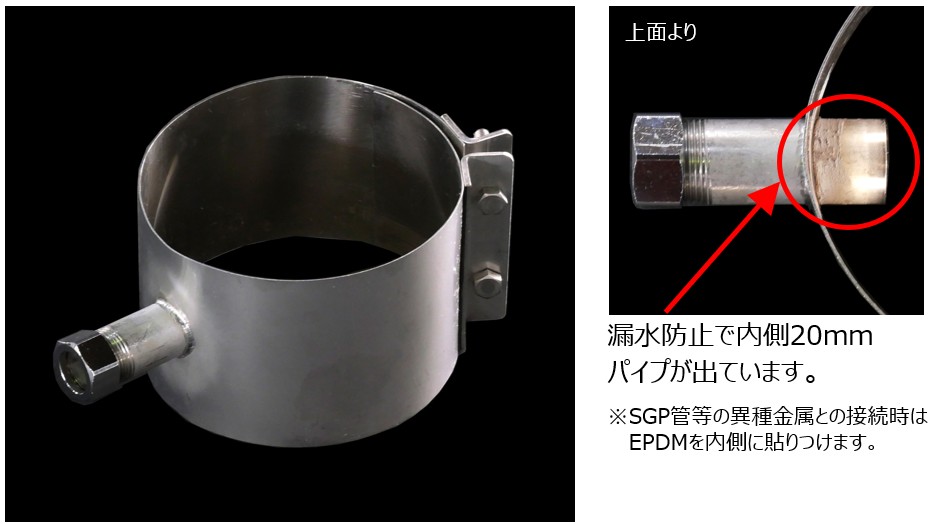

TSあとからフレキ 管接続部 「TS-FTL-S」
-

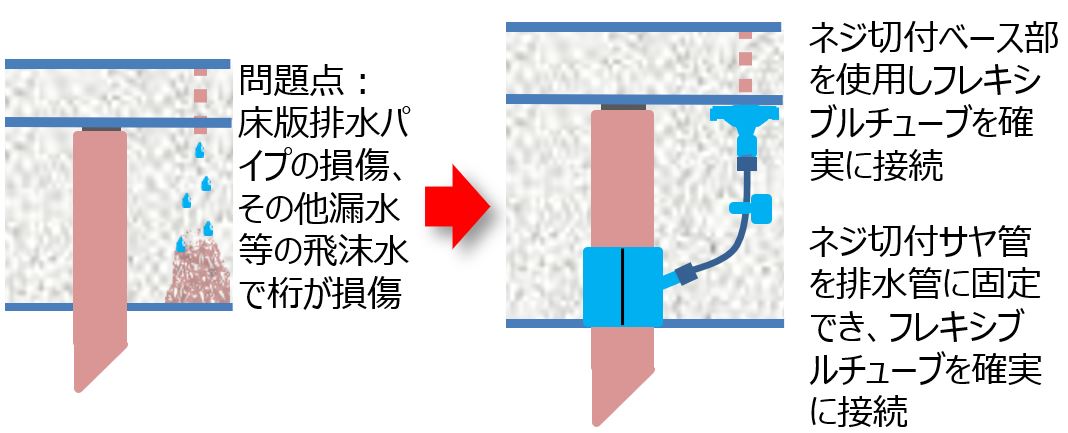

イメージ図②
-

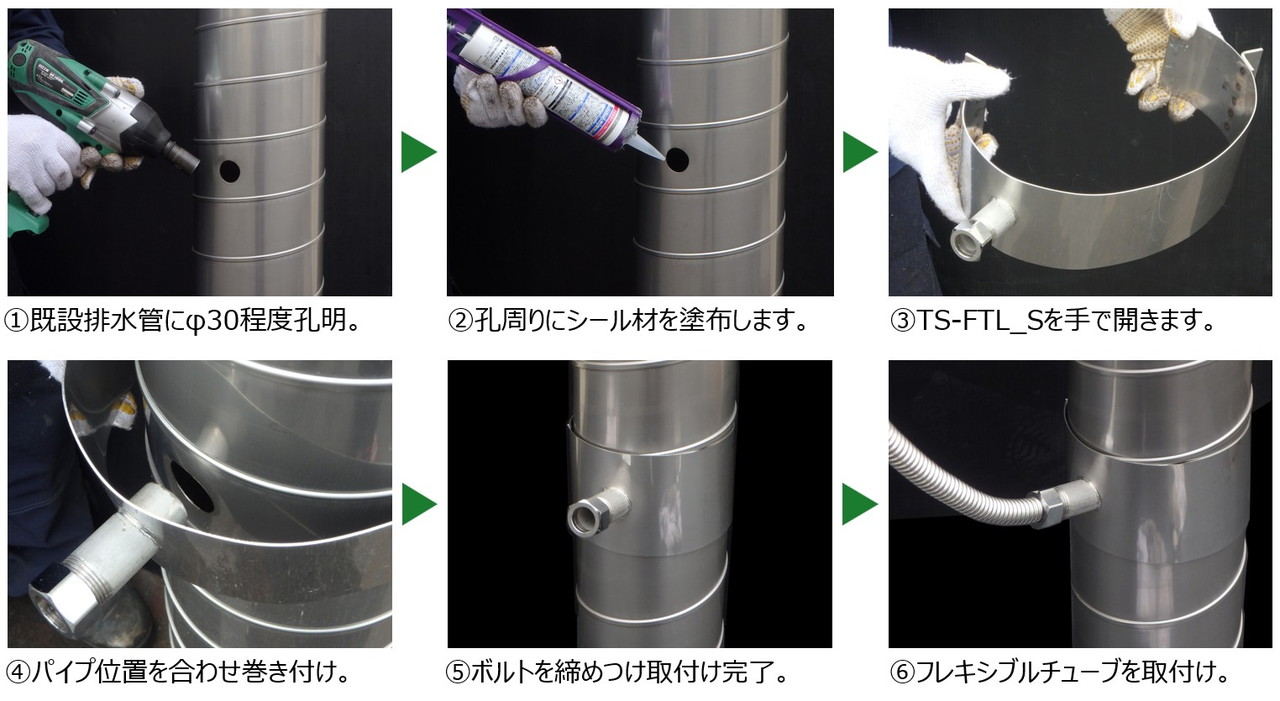

管接続部 「TS-FTL-S」 施工手順
特徴
・TSあとからフレキ 取付ベース部 「TS-FTL-L」
張出下面等にアンカーで固定し、フレキシブルチューブを袋ナットで取付可能。
被せ式のため、比較的手軽に補修可能。
・TSあとからフレキ 管接続部 「TS-FTL-S」
排水管を孔明し、巻き付けることで現地溶接不要でフレキシブルチューブのさや管を取付可能。
補修のみならず、新設橋工事の横引排水管に使用することでさや管位置の現地調整が可能。
どちらも管径や現場状況に合わせての作図・製作が可能。
詳細仕様、事例は公式サイトにて公開中。
張出下面等にアンカーで固定し、フレキシブルチューブを袋ナットで取付可能。
被せ式のため、比較的手軽に補修可能。
・TSあとからフレキ 管接続部 「TS-FTL-S」
排水管を孔明し、巻き付けることで現地溶接不要でフレキシブルチューブのさや管を取付可能。
補修のみならず、新設橋工事の横引排水管に使用することでさや管位置の現地調整が可能。
どちらも管径や現場状況に合わせての作図・製作が可能。
詳細仕様、事例は公式サイトにて公開中。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工事例・施工実績
取付ベース部 「TS-FTL-L」 例①
取付ベース部 「TS-FTL-L」 例②
取付ベース部 「TS-FTL-L」 例③
TSあとからフレキ 管接続部 「TS-FTL-S」 例①
TSあとからフレキ 管接続部 「TS-FTL-S」 例②
TSあとからフレキ 管接続部 「TS-FTL-S」 例③
カタログ
