カットオフジョイント
2026/02/02 更新-

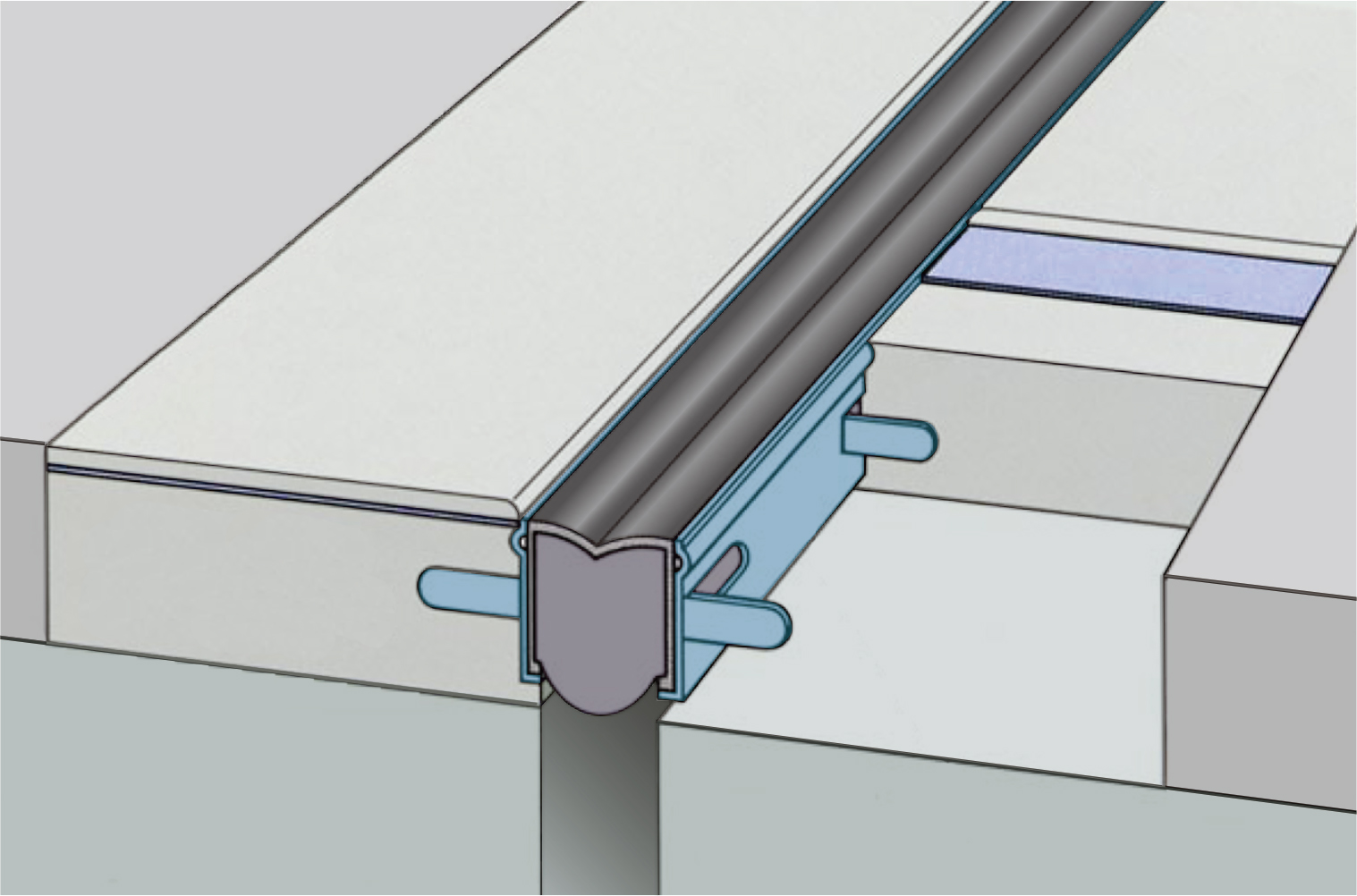

製品単体
-

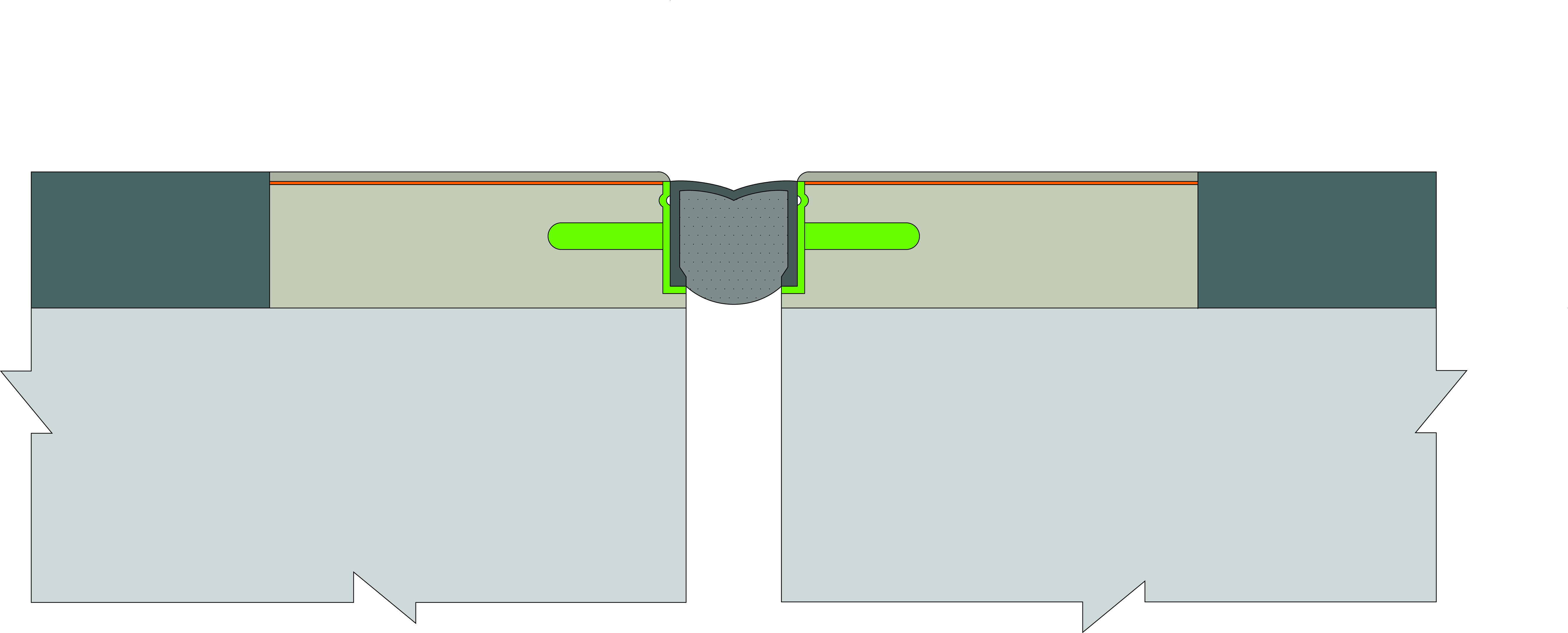

製品断面図
-

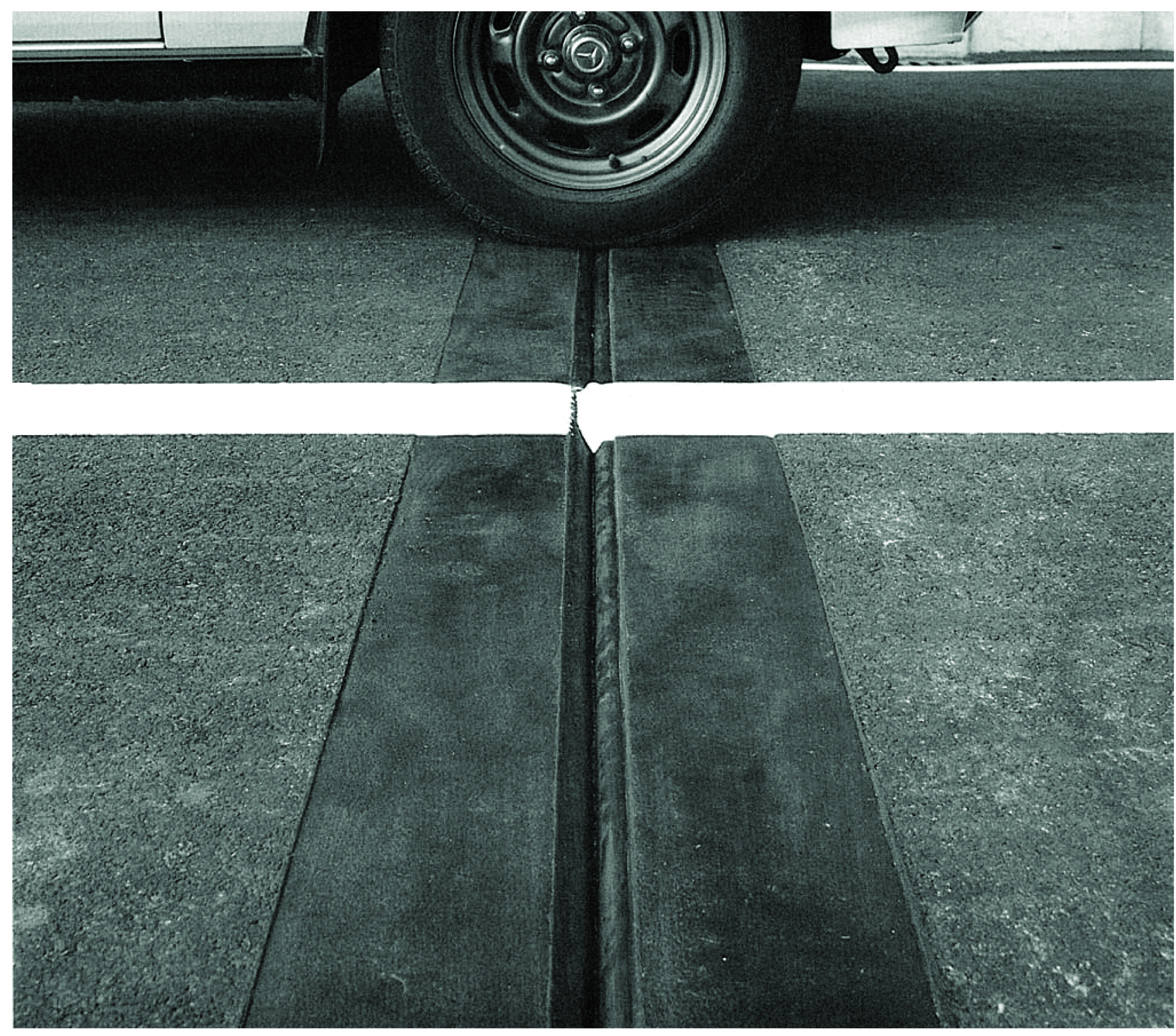

施工後イメージ
概要
｢カットオフジョイント｣は、突合せ式の後付け形式のゴム製伸縮装置である。本装置は非常にシンプルな構造で、舗装厚内に設置することができる。
■ 留意事項
対応可能斜角については、お問い合わせください。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| A-1 | 4.0 | +10／-10 | +10／-10 | 30.0 | 30.0 | 0.0 | ||||
| A-2 | 4.0 | +15／-15 | +15／-15 | 45.0 | 50.0 | 0.0 | ||||
| A-3 | 5.0 | +22.5／-22.5 | +22.5／-22.5 | 52.5 | 65.0 | 0.0 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・舗装厚内に設置可能な突合せ型ゴム製伸縮装置で、既設床版にアンカーを取らず、エポキシ樹脂で接着・一体化する。
- 耐久性
- ・樹脂モルタルとCFRPで補強された構造であり、耐久性が高い。
- 走行性
- ・舗装厚内に設置される構造であり、樹脂モルタルを使用することから段差が生じにくく、滑らかな走行性を実現する。
- 止水性
- ・伸縮装置のシールゴムとコーナー金具にポリブタジエン樹脂系接着剤を塗布することから、止水性を有するものである。
- 環境性（騒音）
- ・舗装厚内に設置される伸縮装置であり、露出部が少なく、騒音は小さい。
・ゴム製部材の柔軟性により振動も緩和され、周辺環境への影響が少ない。
・簡素な構造で廃材も少なく、環境負荷の低減に寄与する。
- 施工性
- ・軽量かつ簡素な構造であり、舗装厚内に設置可能なため、既設床版を傷めず施工できる。
・軽量で人力施工が可能であり、型枠設置や樹脂モルタル打設も容易である。
- 維持管理性
- ・ゴム部は独立構造であるため、劣化時には部分交換が可能であり、快適な走行環境を維持することができる。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
