ヒノスチールジョイント（SWタイプ）
2025/12/03 更新-

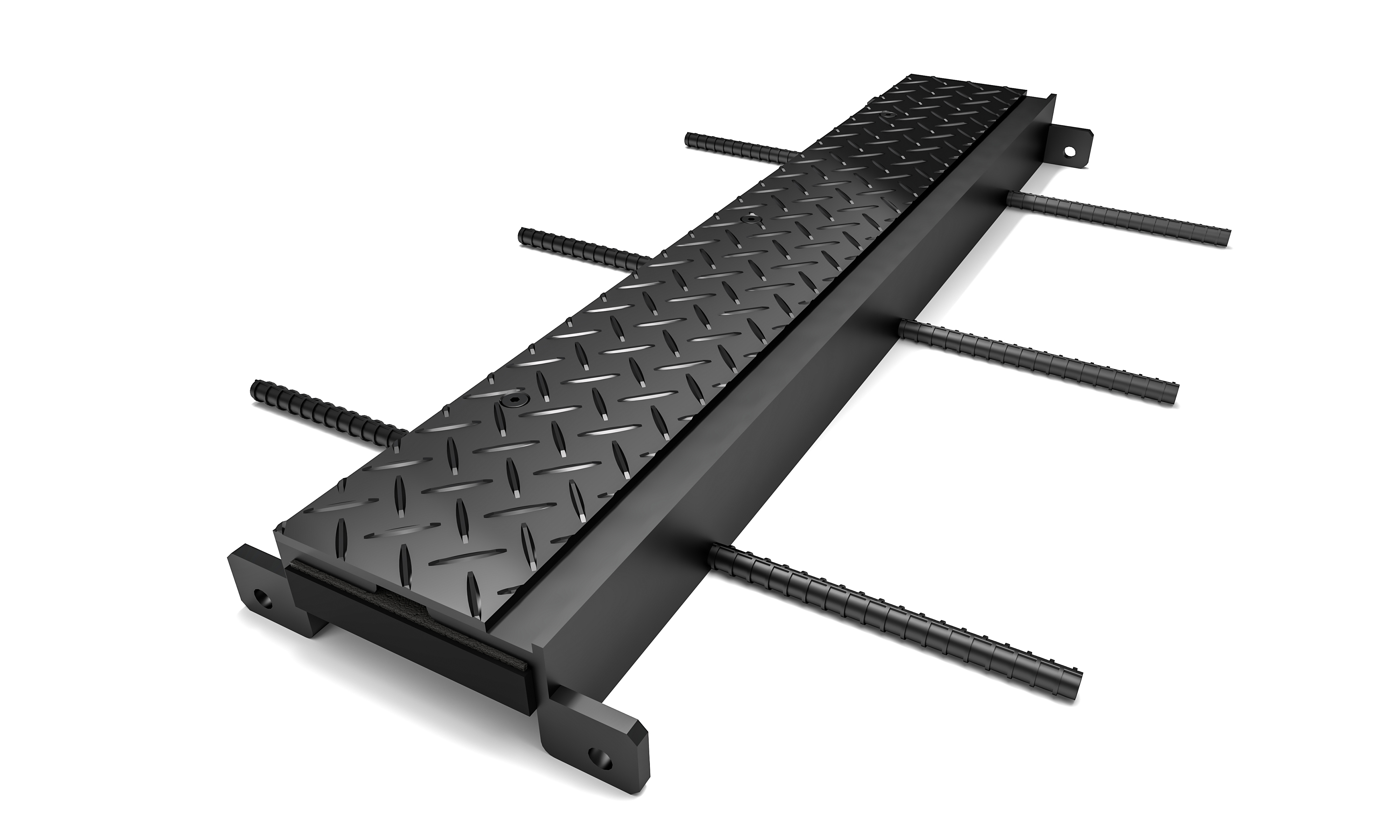

製品単体
-

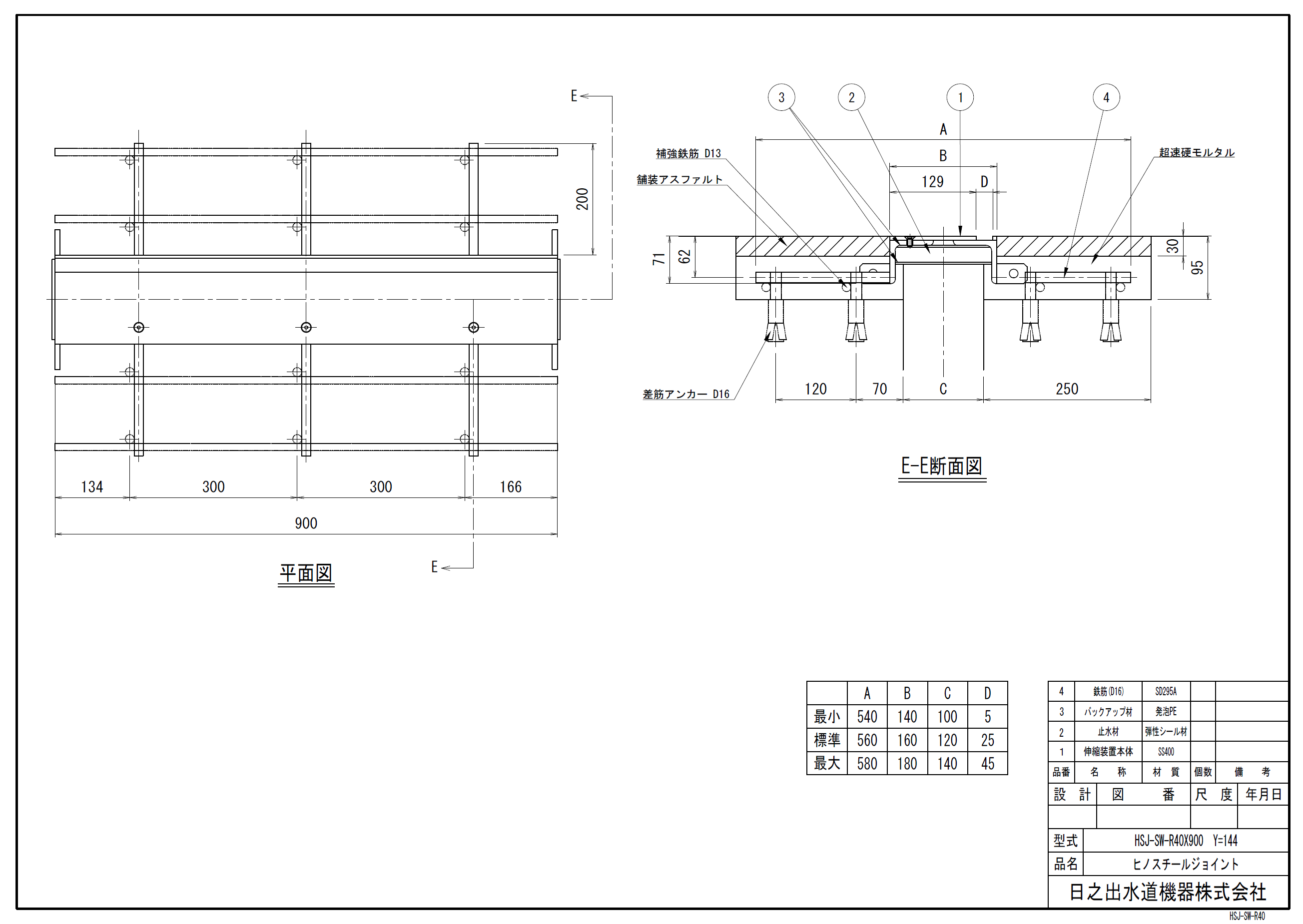

製品断面図
-

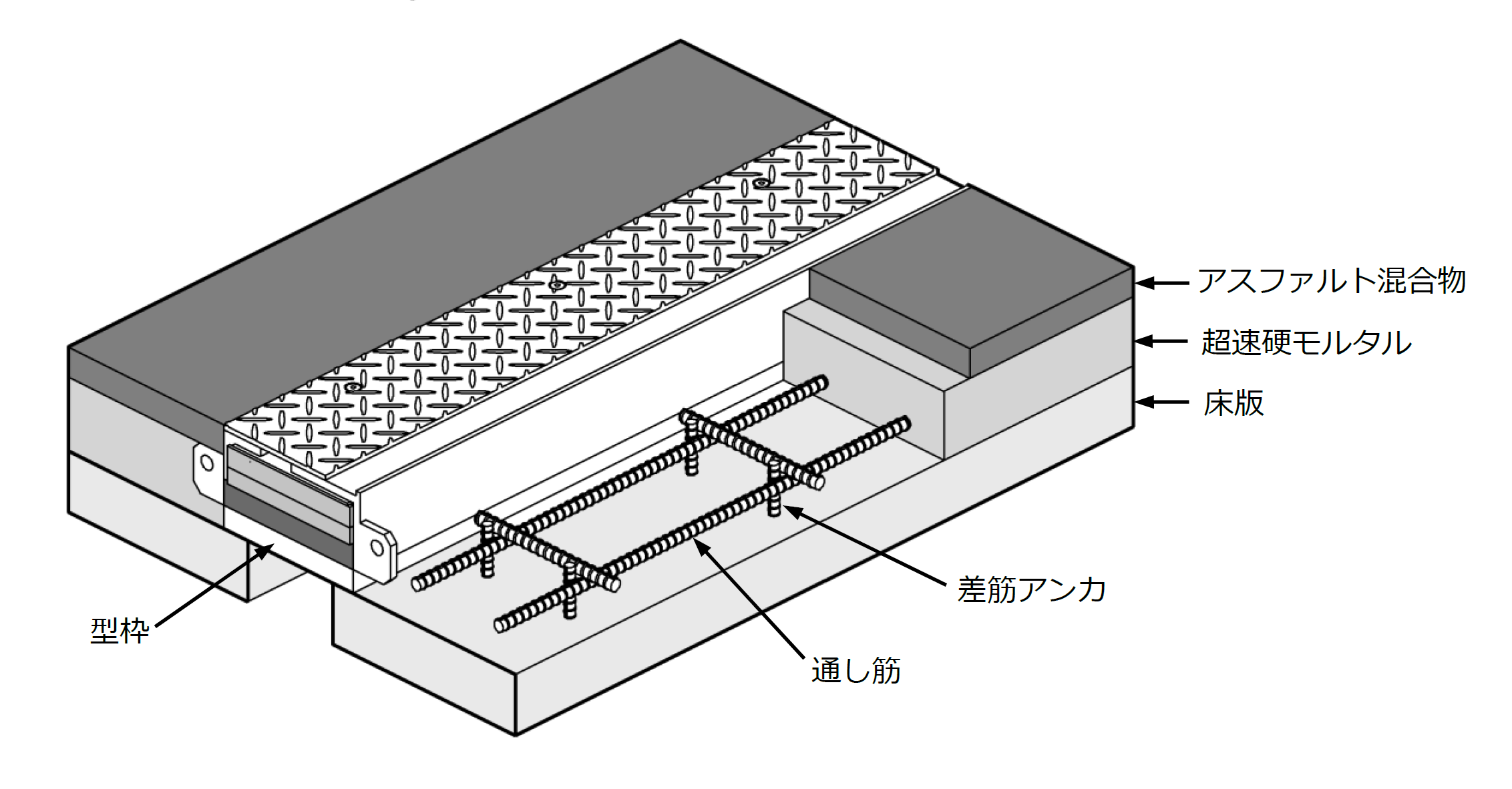

施工後イメージ
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| HSJ-SW-R40 | 50.6 | +20／-20 | +20／-20 | +34／-25 | +25／-25 | 120.0 | 140.0 | 0.0 | 1203014915 | P182 |
| HSJ-SW-R80 | 78.3 | +40／-40 | +40／-40 | +50／-45 | +45／-45 | 160.0 | 200.0 | 0.0 | 1203014920 | P182 |
- 準拠している仕様
- NEXCO 首都高速道路 阪神高速道路 福岡北九州高速道路 名古屋高速道路 東北地方整備局 北海道開発局 石川県
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・鋼製荷重支持型伸縮装置。
・基礎部は超速硬モルタル、表層はアスファルト舗装やカラータイルで仕上げる。
- 耐久性
- ・鋼製で必要な強さ有することを確認。
- 走行性
- ・伸縮装置本体の表面の縞鋼板により、歩行者のすべりやつまづきに配慮。
- 止水性
- ・NEXCO止水試験（試験法438）にて30年相当の水密性を確認。
- 推定耐用年数（参考値）
- 30年相当（参考値）
照査期間（30年相当）の試験を行い、製品に破損、性能上の不具合等が発生しない耐久性を確認している。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
