3S-Vジョイント（歩道用）
2026/02/02 更新
画像情報無し
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| 3S-20V | 37.8 | +10／-10 | +10／-21 | 65.0 | 75.0 | 0.0 | 1203012120 | P181 | ||
| 3S-30V | 39.3 | +15／-15 | +15／-26 | 70.0 | 85.0 | 0.0 | 1203012125 | P181 | ||
| 3S-40V | 40.8 | +20／-20 | +20／-30 | 85.0 | 105.0 | 0.0 | P181 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用

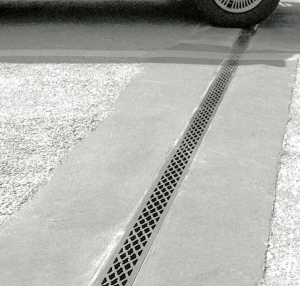

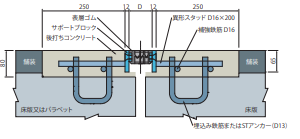

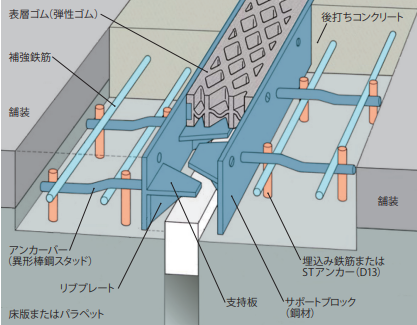

- 構造性
- ・突合せ型のゴム製伸縮装置である。
・断面が小さく、既設床版への影響が少ないため、PC桁にも適用可能である。
- 耐久性
- ・荷重支持型のゴム構造と支持板の組み合わせにより、堅牢な構造である。
・断面が小さく、応力集中を抑える設計となっており、耐久性が高い。
- 走行性
- ・断面が小さく段差が生じにくい構造であるため、走行性は良い。
・ゴム構造により振動を緩和し、車両通過時の騒音も低減される。
- 止水性
- ・高性能ゴム材と支持板の一体構造により、止水性を有する。
・ゴム部が荷重を支持しつつ密着性を保つことで、変形にも対応し、漏水を防止する。
・止水性能の推定耐用年数は30年程度と見込んでいる（参考値）。
- 環境性（騒音）
- ・小断面かつゴム製構造であるため、車両通過時の騒音や振動を抑制し、周辺環境への影響が少ない装置である。
・廃材の発生も抑えられることから、環境負荷の低減に寄与する。
- 施工性
- ・小断面かつ簡素な構造であるため、施工の省力化が可能である。
・アンカーバー形式を採用しており、比較的軽量で人力による運搬・設置が容易である。
・既設床版への影響が少なく、PC桁にも適用可能な施工性を有する。
- 推定耐用年数（参考値）
- 30年程度（参考値）
社内試験（NEXCO試験法438に準拠した止水性能試験）により、標準的な使用条件下における止水性能の推定耐用年数は30年程度と見込んでいる。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
